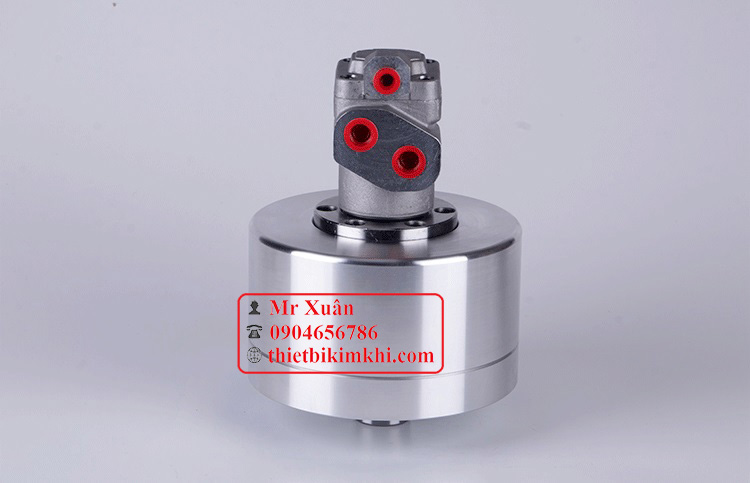

Xy lanh mâm cặp thủy lực là một cơ cấu trong bộ mâm cặp thủy lực máy tiện CNC. Một bộ mâm cặp thủy lực trên máy tiện CNC gồm 3 bộ phận chính.
- Mâm cặp thủy lực
- Xy lanh quay thủy lực
- Trạm nguồn thủy lực
Trong đó xy lanh mâm cặp thủy lực hay còn gọi là xy lanh quay thủy lực là cơ cấu truyền chuyển động giúp đóng mở mâm cặp thủy lực thông qua dầu cung cấp từ trạm nguồn thủy lực được điều khiển bởi các valve lên xy lanh quay và truyền qua ống truyền lực từ xy lanh tới mâm cặp. Xy lanh quay có nhiều dạng như xy lanh mâm cặp thủy lực trục đặc, xy lanh mâm cặp thủy lực trục rỗng, xy lanh mâm cặp thủy lực lỗ trục chính lớn, xy lanh mâm cặp dạng khí Lựa chọn xy lanh mâm cặp thủy lực

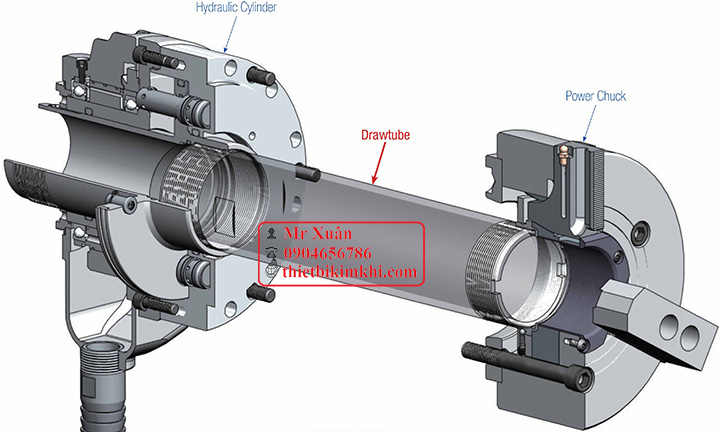

Xy lanh mâm cặp thủy lực kết nối với mâm cặp tạo thông qua thanh truyền và sẽ quay cùng với mâm cặp do vậy khi lựa chọn cần lưu ý phù hợp với mâm cặp.
- Thông thường các hãng sản xuất mâm cặp thủy lực sẽ sản xuất cả xy lanh đi kèm, khi đó chỉ cần nhìn vào bảng thông số kỹ thuật sẽ thấy loại xy lanh phù hợp với mâm cặp.
- Còn trường hợp muốn chọn xy lanh mâm cặp khác hoặc là cần mua để thay thế sửa chữa hoặc hãng mâm cặp không cung cấp xy lanh ta cần dựa vào các thông số kỹ thuật của thiết bị liên quan đến các thông số hành trình, kích thước piston, tốc độ quay của mâm cặp khi sử dụng và loại xy lanh nhất là các mâm cặp cần cấp phôi qua lỗ trục chính thì cần chọn loại xy lanh mâm cặp thủy lực loại trục rỗng.
Xy lanh mâm cặp được sử dụng kết hợp với mâm cặp trên máy tiện thường, máy tiện CNC, trung tâm gia công bốn trục, trung tâm gia công năm trục, máy khắc laser, thiết bị hàn với các dòng mâm cặp đặc, mâm cặp trục rỗng loại 2 chấu hoặc 3 chấu
Xy lanh mâm cặp thủy lực giúp quá trình đóng mở mâm cặp nhanh, chính xác cao, an toàn và tin cậy, kinh tế và thiết thực, tuổi thọ lâu dài và nâng cao hiệu quả sản xuất.
Khi chế tạo nhà sản xuất đảm bảo các yếu tô.
Chất lượng tuyệt vời với vật liệu cao cấp và các tiêu chuẩn kỹ thuật đáp ứng các tiêu chuẩn công nghiệp.

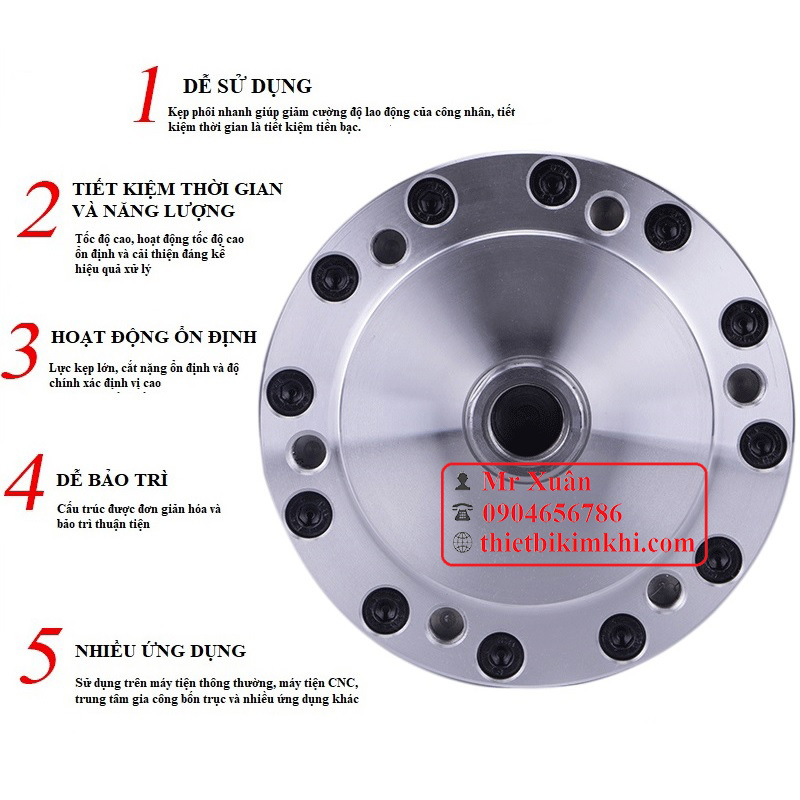

Thông số kỹ thuật đầy đủ với nhiều kiểu dáng giúp bạn không gặp khó khăn khi lựa chọnThuận tiện sử dụng và bền, dễ sử dụng, dễ nắm bắt và bảo trì 5 ưu điểm chính của xy lanh quay thủy lực
1. Dễ sử dụng
Kẹp phôi nhanh giúp giảm cường độ lao động của công nhân, tiết kiệm thời gian là tiết kiệm tiền bạc
2. Tiết kiệm thời gian và năng lượng
Tốc độ cao, hoạt động tốc độ cao ổn định và cải thiện đáng kể hiệu quả xử lý
3. Hoạt động ổn định
Lực kẹp lớn, cắt nặng ổn định và độ chính xác định vị cao
4. Dễ bảo trì
Cấu trúc được đơn giản hóa và bảo trì thuận tiện
5. Nhiều ứng dụng
Sử dụng trên máy tiện thông thường, máy tiện CNC, trung tâm gia công bốn trục và nhiều ứng dụng khác
Về cấu tạo

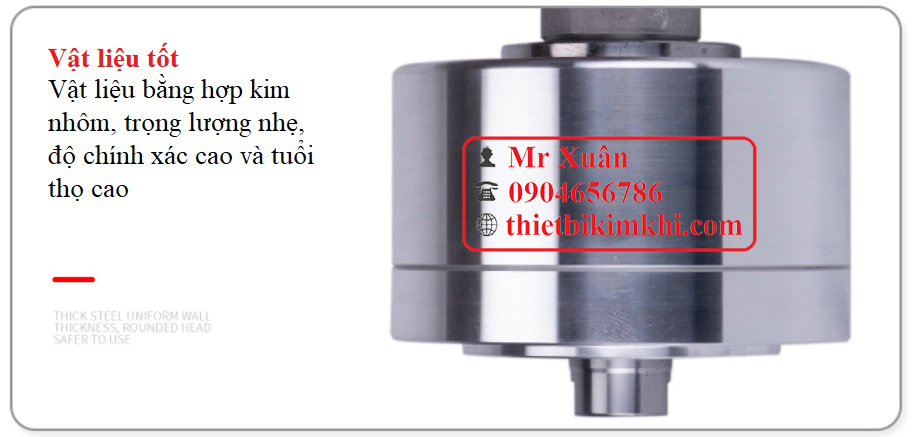

Vật liệu tốt:
Vật liệu bằng hợp kim nhôm, trọng lượng nhẹ, độ chính xác cao và tuổi thọ cao

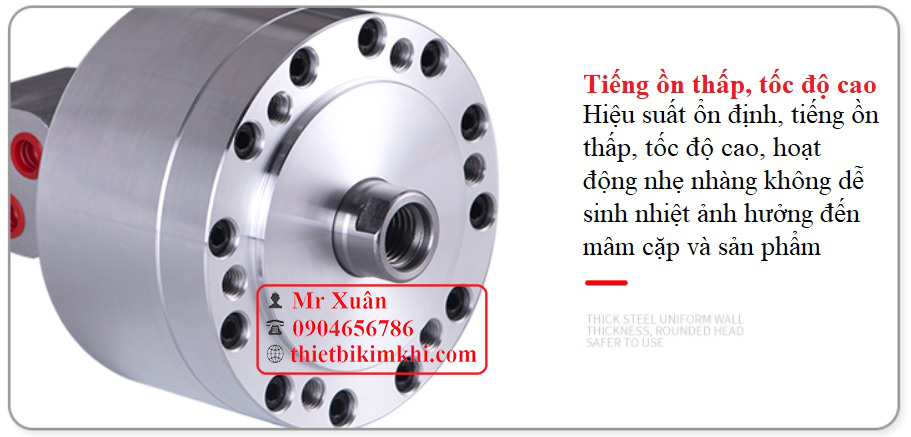

Tiếng ồn thấp, tốc độ cao:
Hiệu suất ổn định, tiếng ồn thấp, tốc độ cao, hoạt động nhẹ nhàng không dễ sinh nhiệt ảnh hưởng đến mâm cặp và sản phẩm

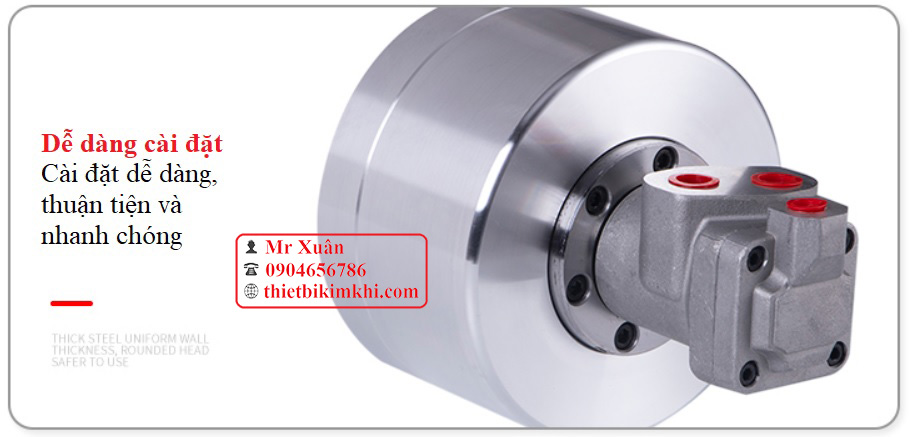

Dễ dàng cài đặt:
Cài đặt dễ dàng, thuận tiện và nhanh chóng

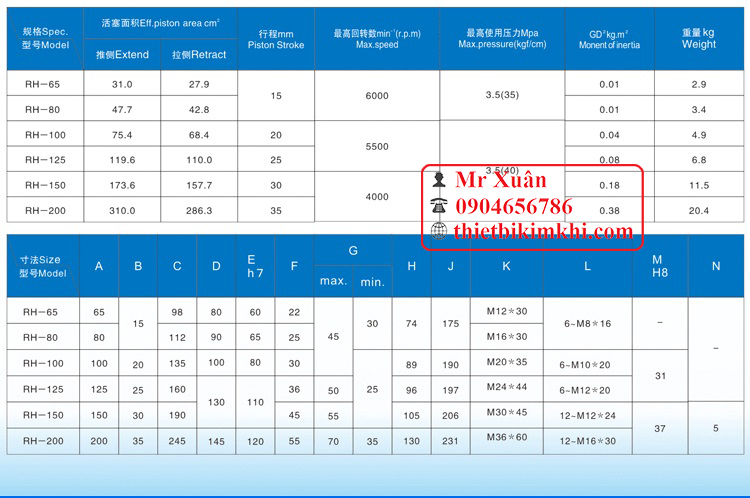

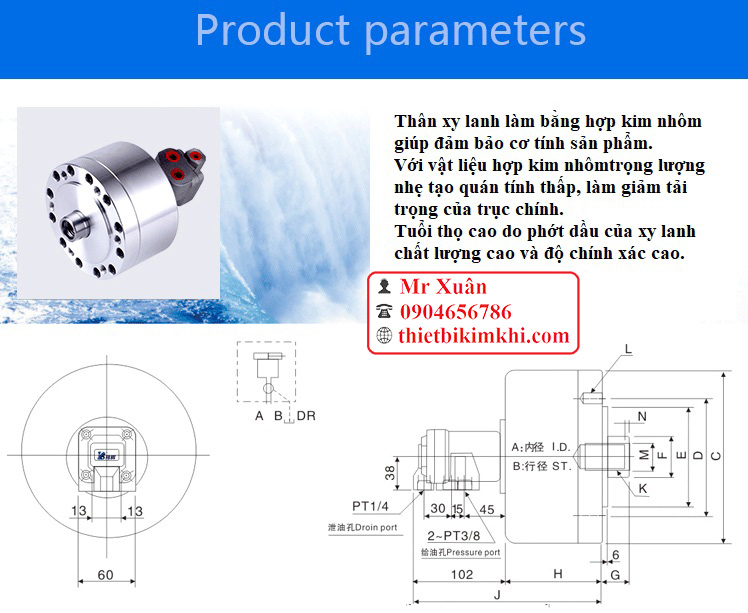

Các thông số kỹ thuật

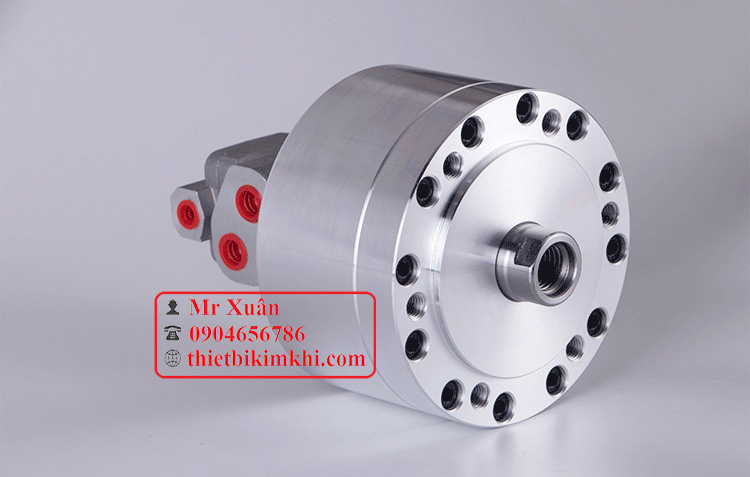

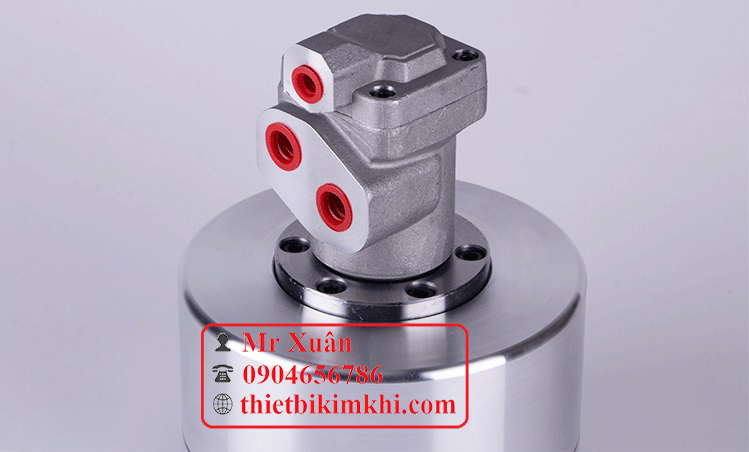

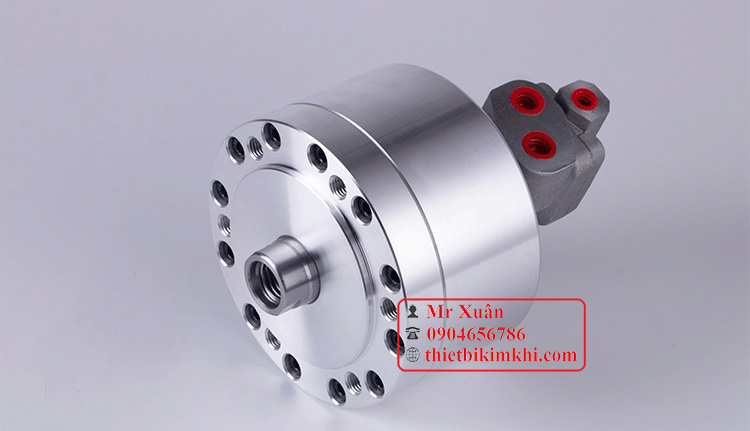

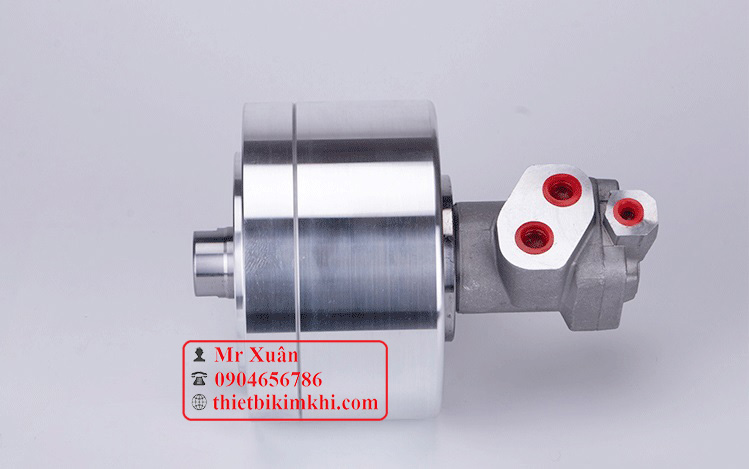

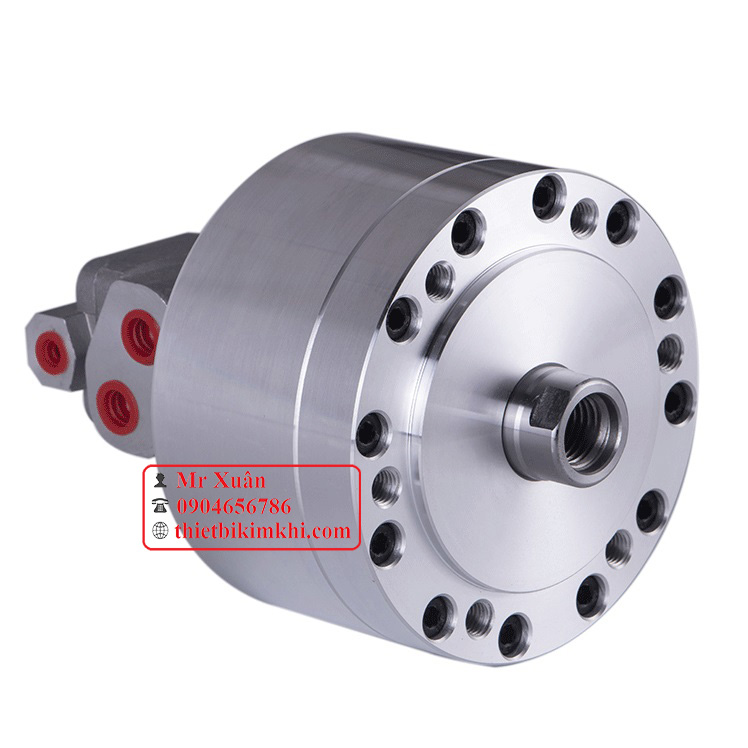

Hình ảnh chi tiết khác của xy lanh quay
Các loại xy lanh mâm cặp máy tiện CNC
Xy lanh mâm cặp thủy lực trục đặc hay còn gọi là Rotary hydraulic cylinder kiểu non-thru-hole hãng Auto-grip model RH-65, RH-80, RH-100, RH-125, RH-200 hay xy lanh trục đặc hãng Auto strong model MS105, MS125, MS150, MS200 hoặc hãng Chandox là L0815, L1020, L1225, L1530, L2035 và loại có valve chống văng là L1020R, L1225R, L1530R, L2035R hay dòng xy lanh quay mâm cặp tương ứng của Trung Quốc là SY-65 SY-80, SY-100, SY-125, SY-150, SY-200
Xy lanh khí cho mâm cặp máy tiện hay còn gọi là xy lanh khí đóng mở mâm cặp model RA-100, RA-130, RA-170, RA-220, RA-270
Xy lanh mâm cặp thủy lực trục rỗng cho mâm cặp trục rỗng hãng Auto-grip model TK-A533, TK-A646, TK-A853, TK-A1075 hay xy lanh trục rỗng hãng Auto Strong M0928, M1036, M1038, M1236, M1246, M1546, M1552, MK1246, MK1452 hoặc hãng Chandox là P0928, P1036, P1246, P1552, P1875, P1878
Bảng giá xy lanh mâm cặp thủy lực
Việc lựa chọn xy lanh mâm cặp thủy lực phụ thuộc vào nhu cầu sử dụng với sản phẩm cần gia công mà ở đây là tương thích với mâm cặp thủy lực
Bảng giá của xy lanh mâm cặp thủy lực Trung Quốc và giá xy lanh mâm cặp thủy lực Đài Loan cũng có sự khác biệt khá lớn. Như một dòng xy lanh mâm cặp của Trung Quốc vào khoảng 5 triệu thì xy lanh mâm cặp của Đài Loan là 14 triệu và có hãng rơi vào hơn 20 triệu. Cũng như xy lanh mâm cặp, giá mâm cặp Đài Loan và Trung Quốc cũng có sự khác nhau khi ta lựa chọn một bộ mâm cặp thủy lực cho máy tiện CNC.
