Bàn hút chân không đa điểm

Hay còn có các tên gọi khác là bàn hút chân không đa điểm, bàn hút chân không nhiều buồng, bàn hút chân không không cần gioăng, bàn hút chân không máy CNC, bàn hút chân không đa buồng, bàn hút chân không gia công dạng lỗ thủng, bàn hút chân không CNC, bàn hút chân không giữ phôi máy phay CNC

Bàn hút chân không là gì?

Bàn hút chân không là bàn gá kẹp chi tiết mà lưc kẹp chi tiết là lực hút chân không, hút chặt chi tiết xuống bàn máy. Lực hút chân không có thể là do bơm hút chân không hoặc chỉ cần xưởng có nguồn khí nén sẽ có bộ đảo chiều tạo ra lực hút chân không. Thường ứng dụng kẹp chặt các chi tiết:

- Chi tiết dạng phẳng dạng tấm không có vị trí gá kẹp hay gá kẹp vướng dao khi gia công.

- Các dạng vật liệu phi kim hay kim loại không có từ tính như nhựa, đồng, nhôm, …

Các loại bàn hút chân không?

Chia theo chủng loại

- Bàn hút chân không dùng gioăng cao su

- Bàn hút chân không không dùng gioăng cao su

Chia theo kích thước

- Bàn hút chân không kích thước: 200x200mm, 200x300mm, 200x400mm, 300x300mm, 300x400mm, 300x500mm, 300x600mm, 300x800mm, 400x400mm, 400x500mm, 400x600mm, 400x800mm, 500x500mm, 500x600mm, 500x800mm, 500x1000mm, 600x600mm, 600x800mm, 600x1000mm, 1000x1000mm.

Trên bài này ta sẽ đi sâu vào phân tích bàn hút chân không không dùng gioăng cao su, dòng bàn hút chân không nhiều buồng.

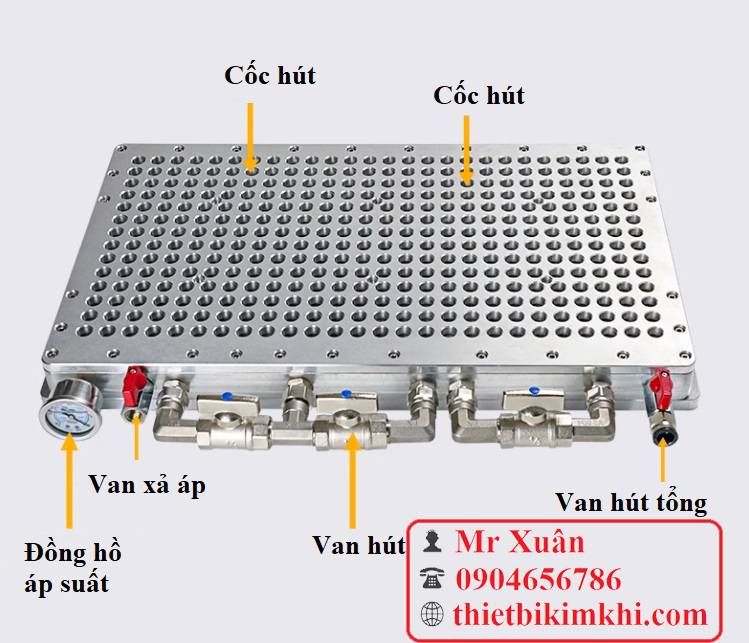

Cấu tạo bàn hút chân không

Bàn kẹp chân không có thể kết nối với bơm chân không hoặc máy nén khí đều có thể hoạt động tốt. Tự động duy trì áp suất khi cắt không khí.

Khuyến nghị kích thước của phôi không nhỏ hơn 100x100mm.

Không cần gioăng cao su, kẹp chặt nhanh và hút mạnh.

Đặt sản phẩm theo ý muốn, ấn nhẹ sản phẩm để bật công tắc, các lỗ không sử dụng sẽ tự động đóng lại.

Có thể gia công các tấm không từ tính.

- Tấm nhôm

- Tấm đồng

- Tấm thép không gỉ

- Nhựa bakelite

- Cũng như các loại vật liệu nhẹ và nặng như gốm sứ, than chì, PVC,… và các vật liệu khác.

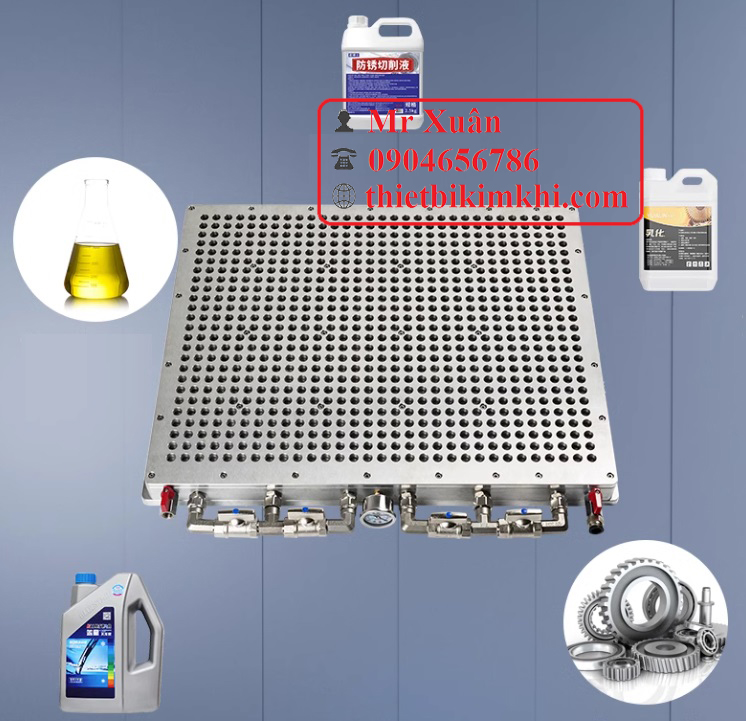

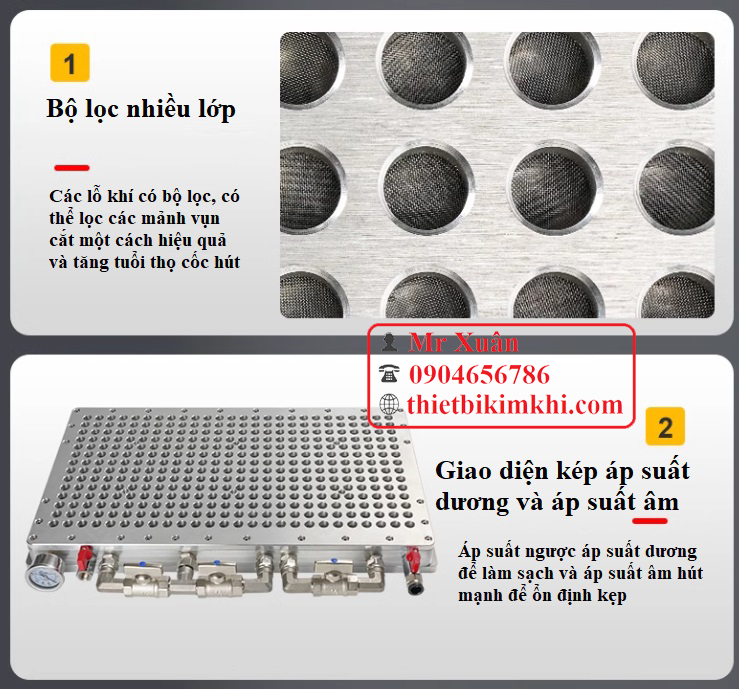

Cốc hút nhận dạng thông minh các vùng các hút, tự thích ứng và tự động đóng mà không cần gioăng. Có thể sử dụng chất lỏng cắt, nhũ tương, chất làm mát, dầu cắt, … để xử lý phôi

Thông tin về sản phẩm.

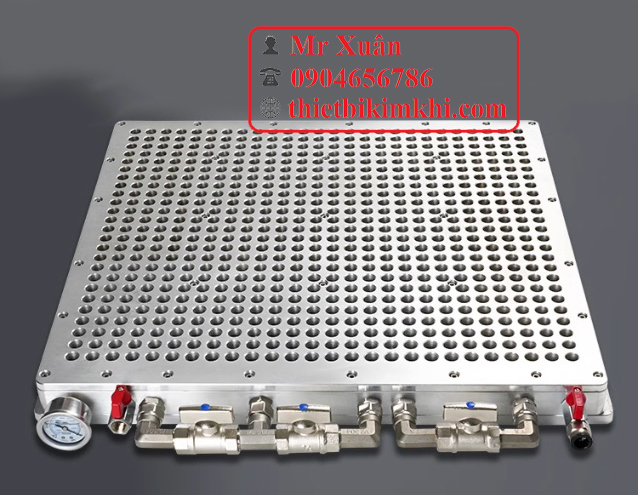

Nhiều buồng chân không có chức năng duy trì áp suất. Mỗi lỗ hút độc lập với nhau. Một công tắc điều khiển một buồng khí.

Có thể sử dụng dung dịch làm việc: dung dịch cắt gọt

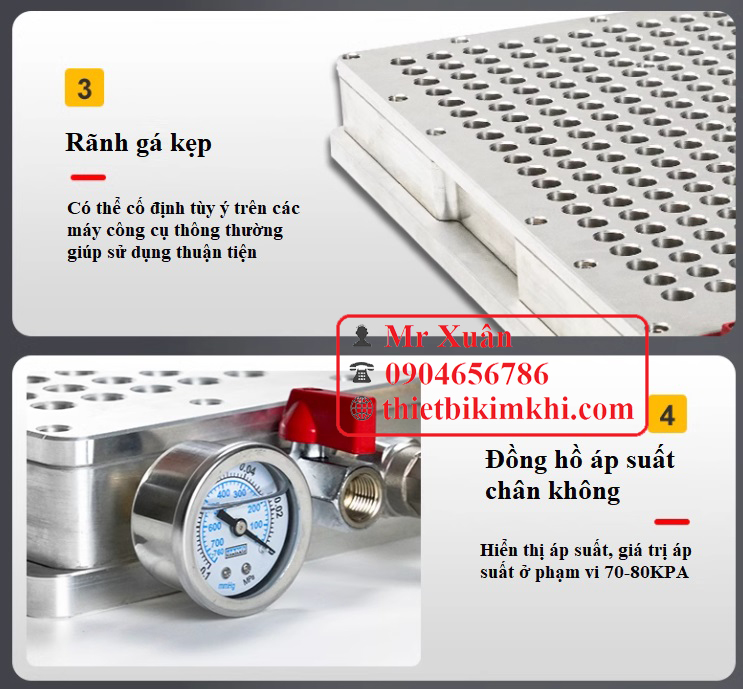

Áp suất làm việc khuyến nghị thấp hơn 75KP

Phạm vi kẹp tối thiểu: 100x100mm, độ dày khuyến nghị lớn hơn 3mm để tránh biến dạng. Khuyến nghị sử dụng với các phôi 3-25mm.

Thời gian dữ áp suất hơn 20 phút sau khi bơm chân không dừng.

Tính năng của sản phẩm

Lực hút mạnh mẽ: lực hút tối đa theo lý thuyết là 945kg

Có thể khoan các lỗ trên sản phẩm, không lo về rò rỉ không khí.

Không cần bơm chân không, có thể sử dụng máy nén khí.

Dễ dàng lắp đặt, không cần gioăng cao su, chỉ cần cắm khí.

Giới thiệu các kích cỡ và hình ảnh sản phẩm.

Bàn hút chân không 300x200mm có 135 cốc hút

Bàn hút chân không 300x300mm có 210 cốc hút

Bàn hút chân không 400x300mm có 280 cốc hút

Bàn hút chân không 500x300mm có 364 cốc hút

Bàn hút chân không 500x400 mm có 520 cốc hút

Bàn hút chân không 500x500 mm có 650 cốc hút

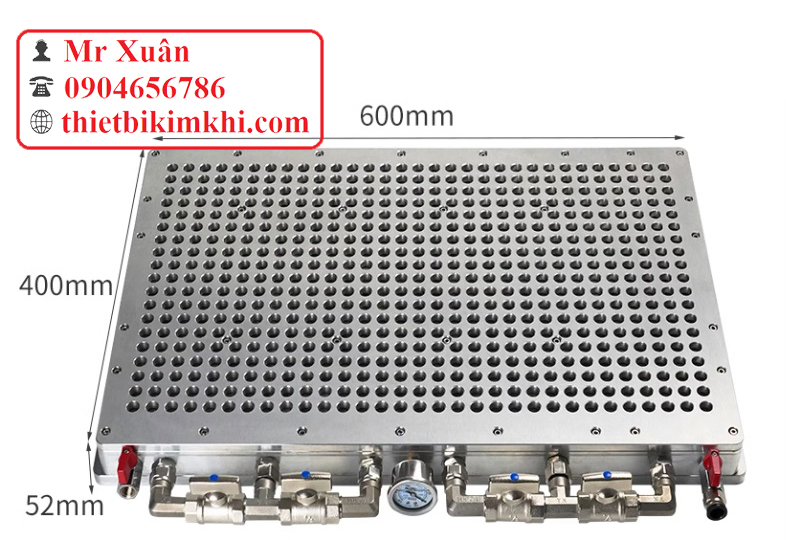

Bàn hút chân không 600x400 mm có 589 cốc hút

Bàn hút chân không 600x500 mm có 775 cốc hút

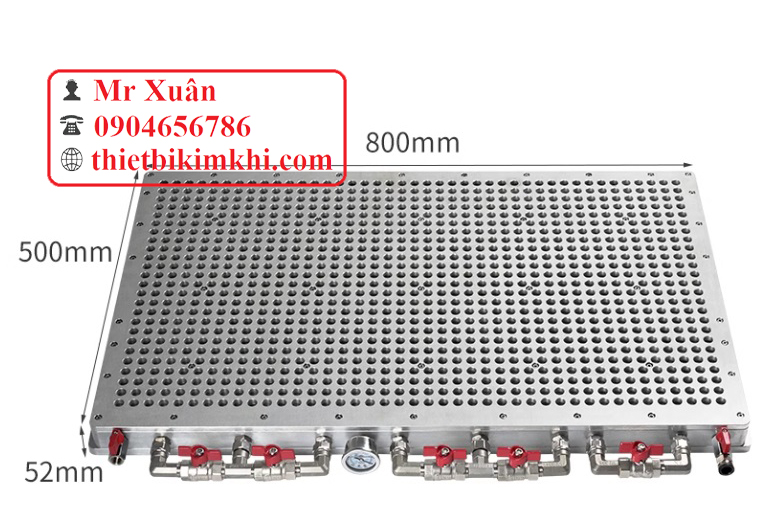

Bàn hút chân không 800x500 mm có 1050 cốc hút
