Mũi chống tâm quay

Mũi chống tâm còn được gọi với các tên khác là mũi tâm quay, mũi tâm động, đầu chống tâm, mũi chống tâm máy tiện, mũi chống tâm xoay máy tiện, chống tâm côn số 4, đầu chống tâm MT5, ..

Mũi chống tâm là gì?

Là cơ cấu thường được dùng để đỡ chi tiết phổ biến trên máy tiện, máy mài và đồ gá nhằm đảm bao chi tiết dạng trục nằm ngang tâm của máy trong quá trình gia công. Phần chuôi côn thường cắm vào ụ động của máy và phần đầu nhọn (đầu tâm) cắm vào tâm dọc trục chi tiết cần gia công.

Các loại mũi chống tâm.

Theo cấu tạo: Mũi tâm quay và mũi tâm chết (tâm tĩnh).

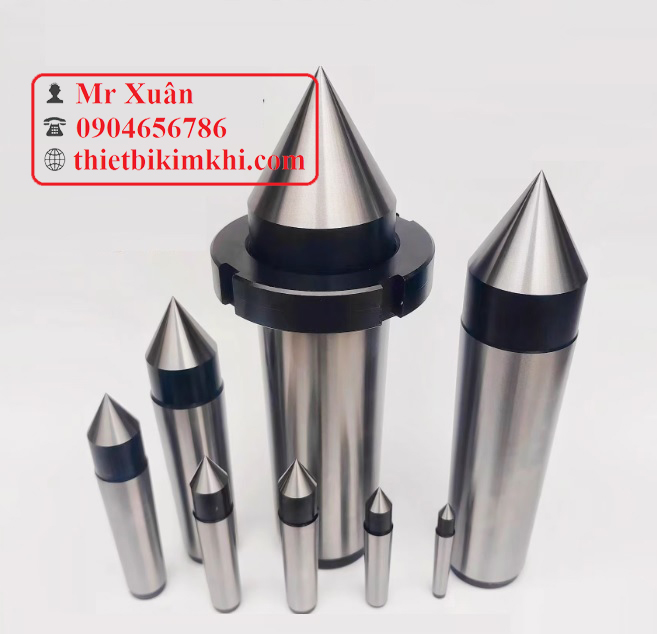

Mũi tâm tĩnh

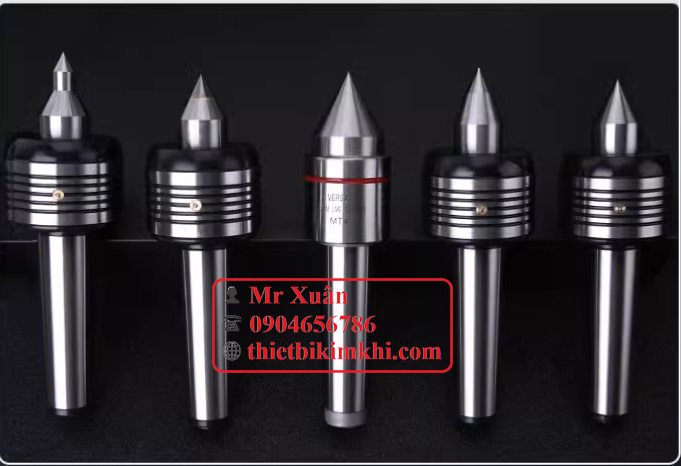

Đầu tâm quay

Theo kích thước: mũi tâm MT2, MT3, MT4, MT5, MT6.

Ở đây ta sẽ đi sâu vào đầu chống tâm xoay

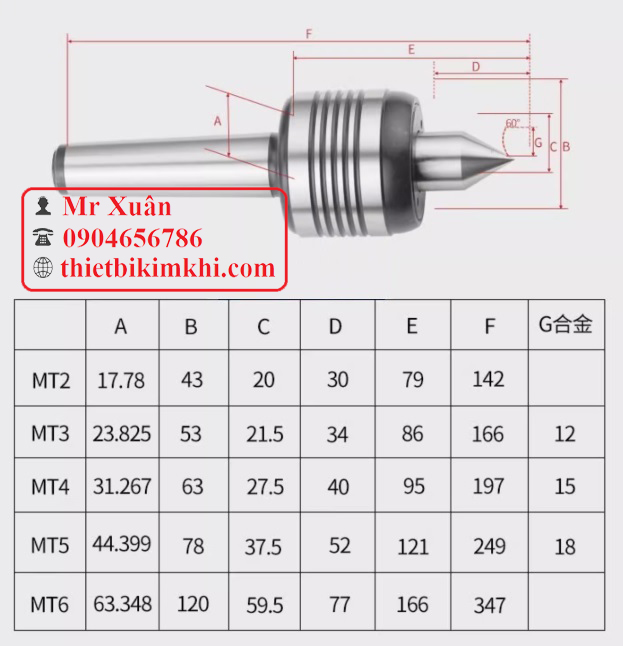

Làm sao biết mũi chống tâm đang dùng là chuôi côn nào

Để xác định xem chống tâm đang dùng là loại côn nào ta cần kiểm tra kích thước đường kính phần to nhất của chuôi.

Mũi chống tâm quay MT2 có đường kính phần lớn nhất của chuôi là 17.78mm

Mũi chống tâm quay MT3 có đường kính phần lớn nhất của chuôi là 23.825mm

Mũi chống tâm quay MT4 có đường kính phần lớn nhất của chuôi là 31.276mm

Mũi chống tâm quay MT5 có đường kính phần lớn nhất của chuôi là 44.399mm

Mũi chống tâm quay MT6 có đường kính phần lớn nhất của chuôi là 63.348mm

Gồm các loại mũi chống tâm đầu thường và đầu hợp kim với góc ở đỉnh là 60 độ.

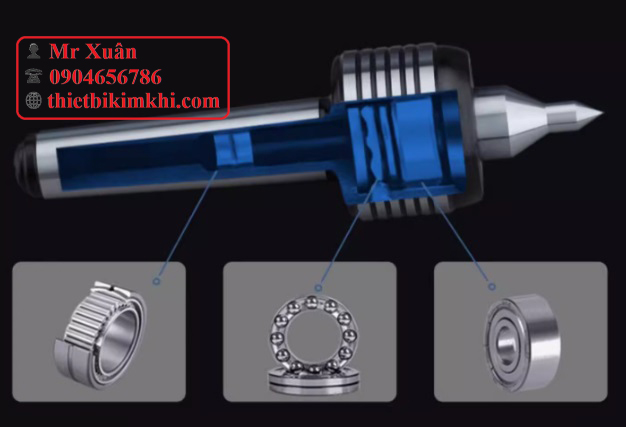

Cấu tạo mũi chống tâm máy mài.

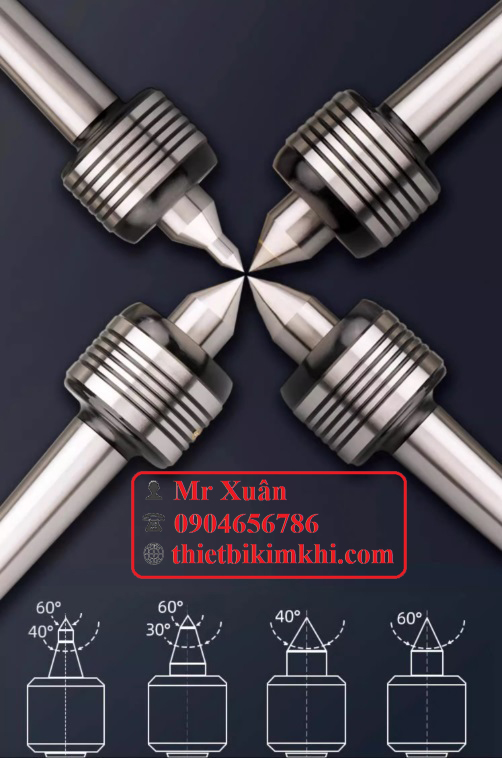

Góc của đầu mũi chống tâm máy tiện

Gồm các dạng đầu khác nhau và góc côn khác nhau như 40 độ hoặc 60 độ, trong đó 60 độ là được sử dụng nhiều.

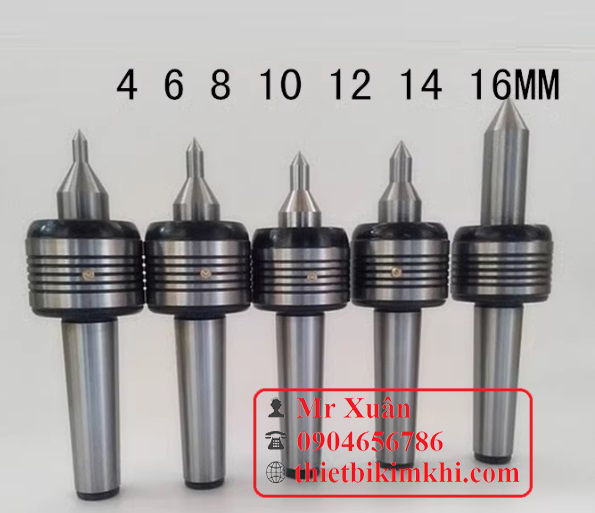

Mũi tâm quay có đường kính phần mũi khác nhau.

Đầu mũi chống tâm cũng chia ra làm loại đầu thường và đầu carbide

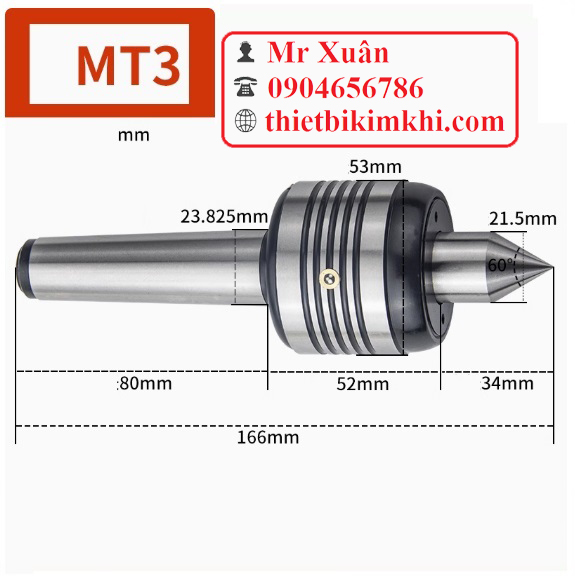

Chống tâm MT3

Chống tâm MT3 đầu hợp kim

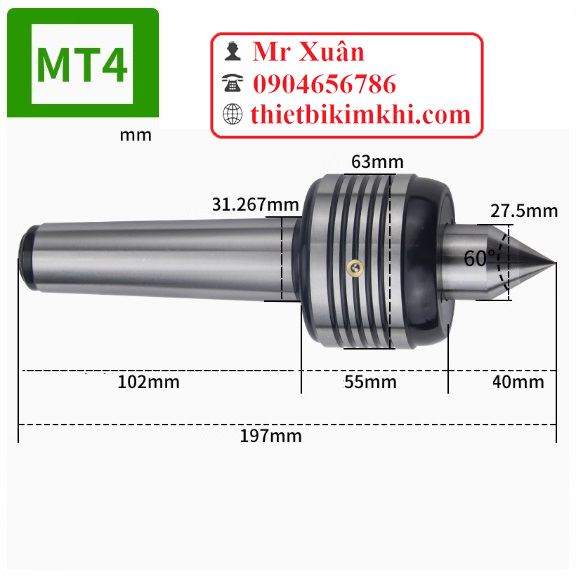

Mũi tâm MT4

Tâm quay MT4 hợp kim

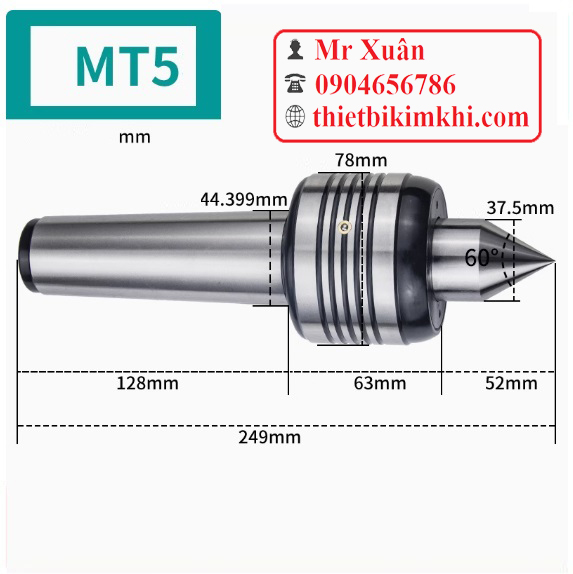

Chống tâm côn số 5

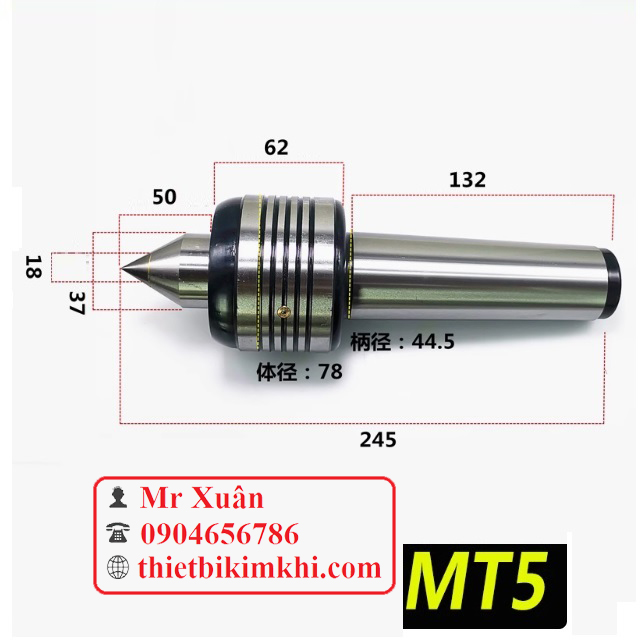

Mũi tâm động MT5 hợp kim

Mũi chống tâm MT6 cho tải nặng nên chia làm nhiều loại khác nhau.

- Chống tâm MT6 tải nặng 3 tấn

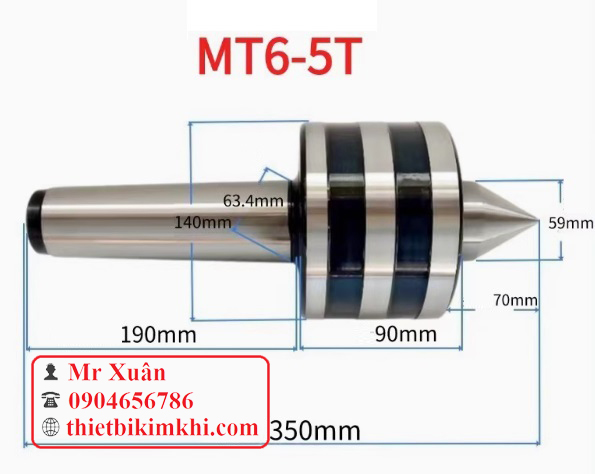

- Tâm quay MT6  tải nặng 5 tấn.

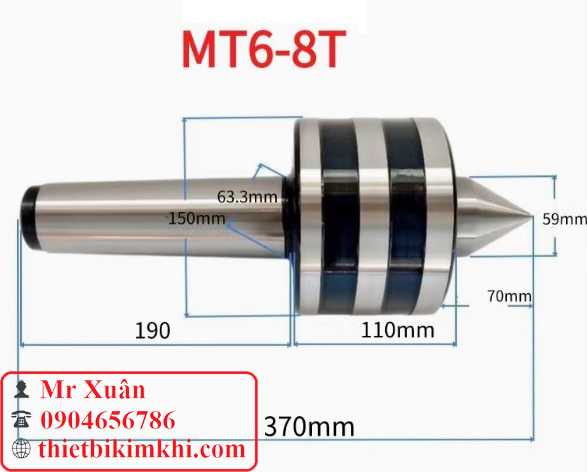

- Chống tâm  MT6 máy tiện tải nặng 8 tấn.

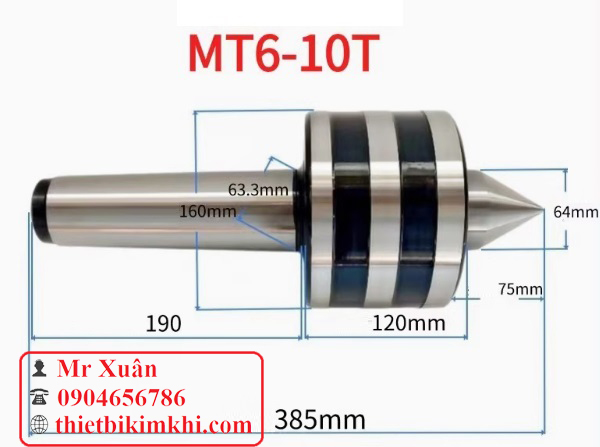

Mũi tâm động MT6 chịu  tải 10 tấn

Mũi tâm quay MT6 chịu tải 15 tấn

Đầu chống tâm quay MT6 tải 20 tấn.
