Mâm cặp thủy lực máy tiện CNC
Mâm cặp thủy lực là gì?
Mâm cặp thủy lực là mâm cặp tạo ra lực kẹp và hoạt động của má kẹp thông qua cơ cấu pittong thủy lực. Mâm cặp thủy lực trong máy tiện thì cơ cấu pittong thủy lực chính là đường truyền từ xy lanh quay, thông qua việc đóng mở các valve ở trạm nguồn thủy lực.

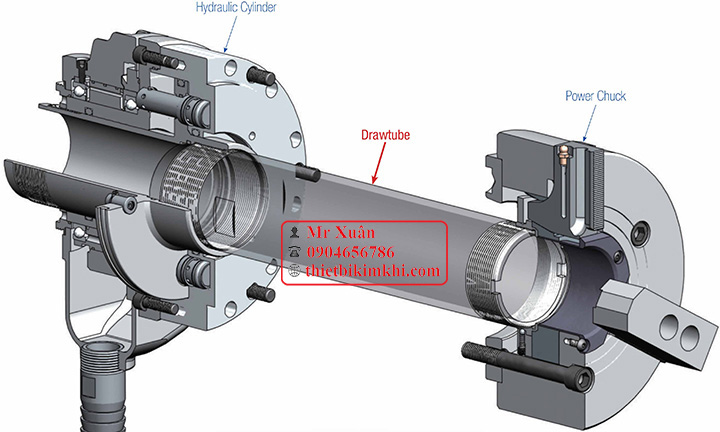

Cấu tạo một bộ mâm cặp thủy lực trên máy tiện thường gồm 3 bộ phần chính
- Mâm cặp thủy lực
- Xy lanh quay thủy lực
- Trạm nguồn thủy lực
Ứng dụng của mâm cặp thủy lực
Mâm cặp được sử dụng bởi máy tiện thường, máy tiện CNC, trung tâm gia công bốn trục, trung tâm gia công năm trục, máy khắc laser, thiết bị hàn với các dòng mâm cặp đặc, mâm cặp trục rỗng loại 2 chấu hoặc 3 chấu
Mâm cặp thủy lực dễ dàng lắp đặt, lực kẹp lớn
Mâm cặp thủy lực giúp quá trình đóng mở mâm cặp nhanh, chính xác cao, an toàn và tin cậy, kinh tế và thiết thực, tuổi thọ lâu dài và nâng cao hiệu quả sản xuất.
Khi chế tạo nhà sản xuất đảm bảo các yếu tô.
Chất lượng tuyệt vời với vật liệu cao cấp và đáp ứng các tiêu chuẩn công nghiệp.
Thông số kỹ thuật đầy đủ với nhiều kiểu dáng giúp bạn không gặp khó khăn khi lựa chọn
Thuận tiện sử dụng và bền, dễ sử dụng, dễ nắm bắt và bảo trì

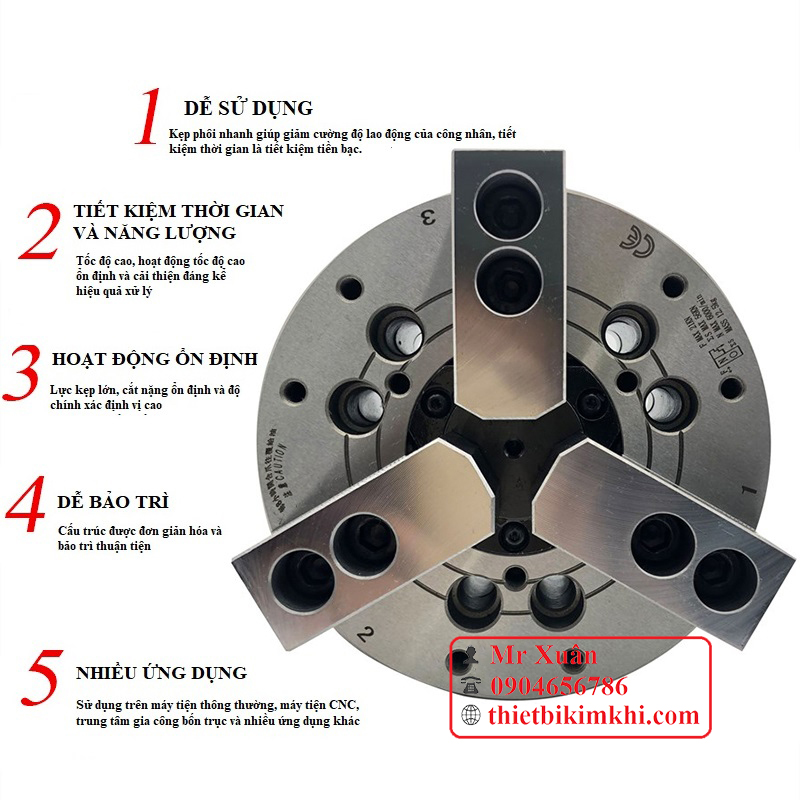

5 ưu điểm chính của mâm cặp thủy lực
1. Dễ sử dụng
Kẹp phôi nhanh giúp giảm cường độ lao động của công nhân, tiết kiệm thời gian là tiết kiệm tiền bạc
2. Tiết kiệm thời gian và năng lượng
Tốc độ cao, hoạt động tốc độ cao ổn định và cải thiện đáng kể hiệu quả xử lý
3. Hoạt động ổn định
Lực kẹp lớn, cắt nặng ổn định và độ chính xác định vị cao
4. Dễ bảo trì
Cấu trúc được đơn giản hóa và bảo trì thuận tiện
5. Nhiều ứng dụng
Sử dụng trên máy tiện thông thường, máy tiện CNC, trung tâm gia công bốn trục và nhiều ứng dụng khác
Về cấu tạo
Toàn bộ thân mâm bằng thép tốt
- Kẹp ổn định, hoạt động nhanh chóng, thích hợp cho các sản xuất hàng loạt
Độ cứng của mâm cao
- Các bề mặt tiếp xúc được xử lý nhiệt, xử lý thấm nitơ đặc biệt, xử lý mài

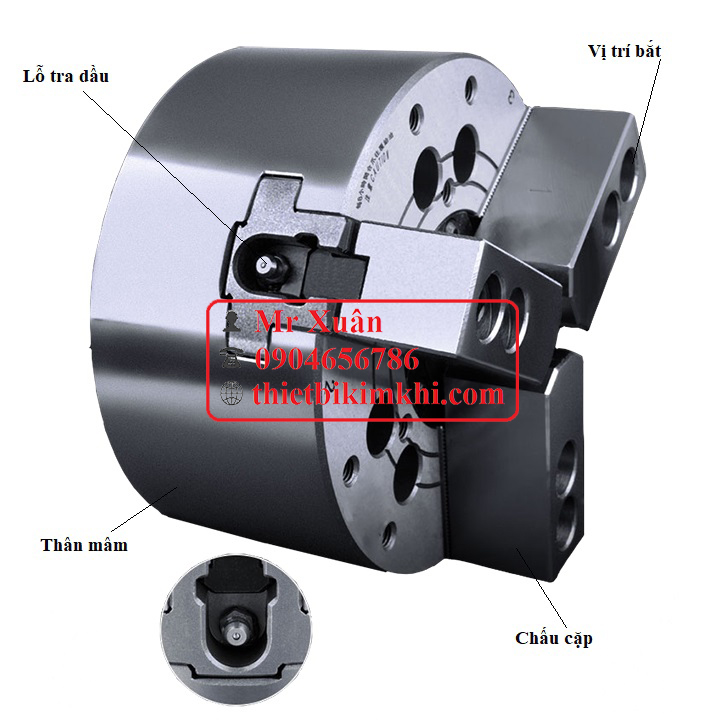

Kết cấu của mâm
- Tại mỗi vị trí chấu cặp có một lỗ dầu bôi trơn đảm bảo hoạt động ổn định lâu dài.
Độ cứng của mâm cao
- Các bề mặt tiếp xúc được xử lý nhiệt, xử lý thấm nitơ đặc biệt, xử lý mài

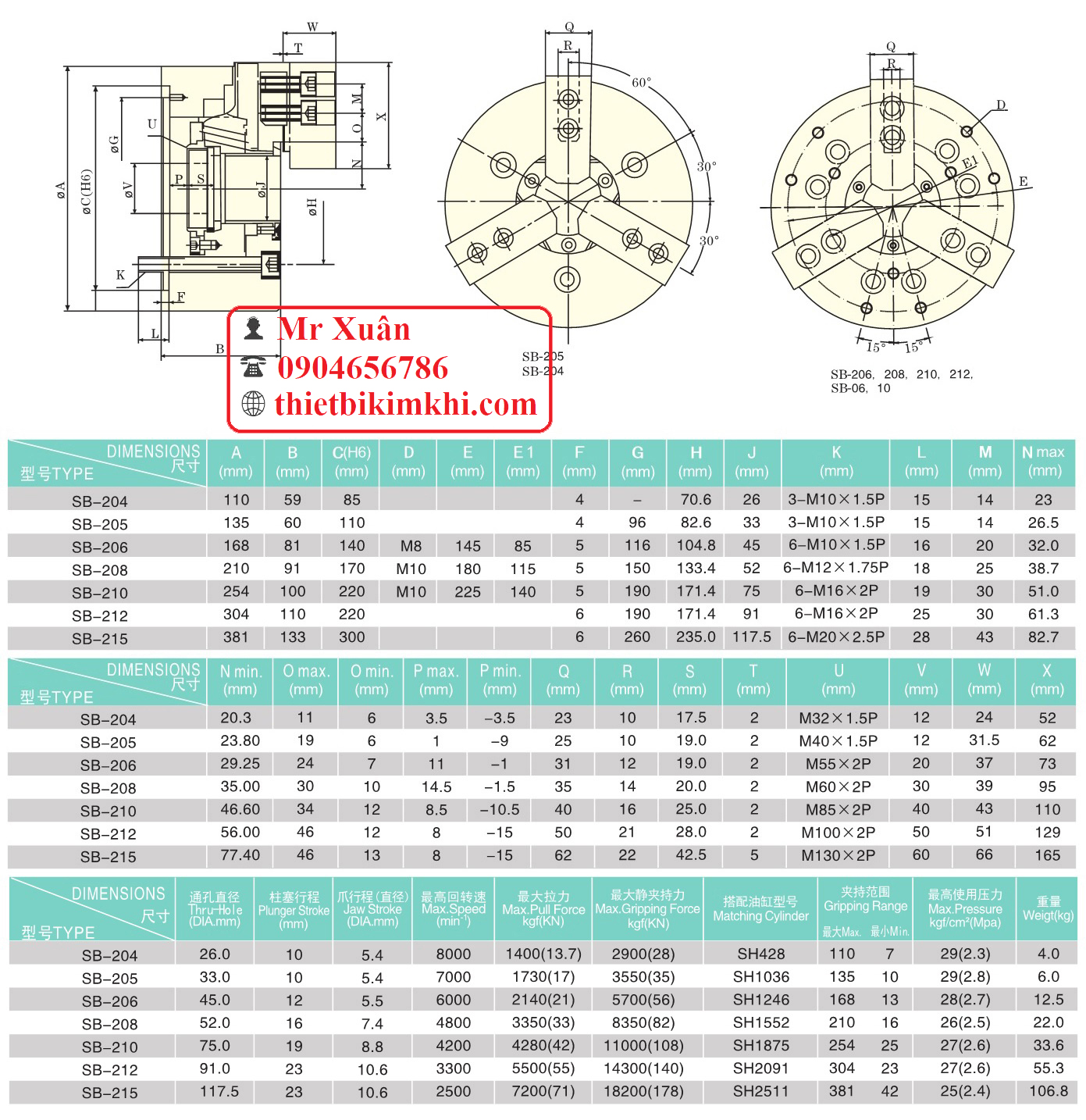

Các thông số kỹ thuật của mâm cặp thủy lực Trung Quốc

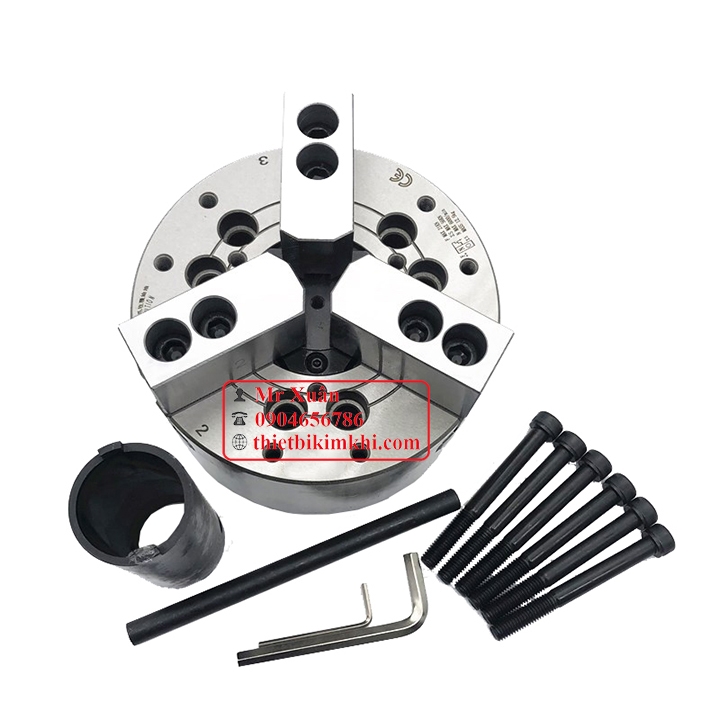

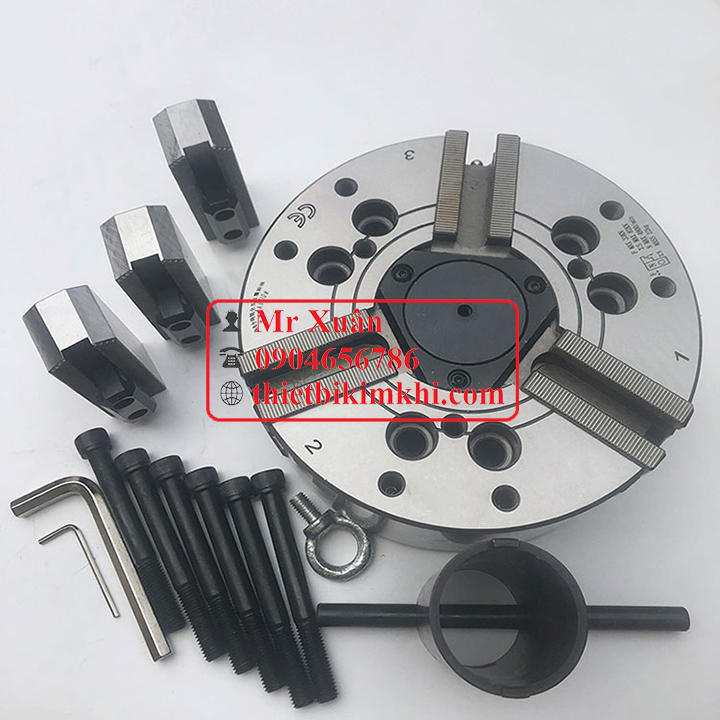

Các phụ kiện của mâm kẹp thủy lực

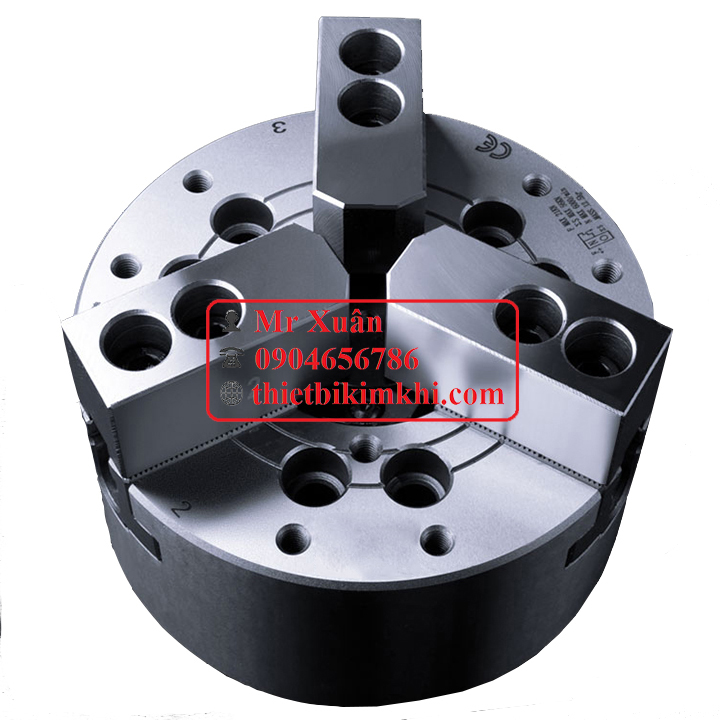

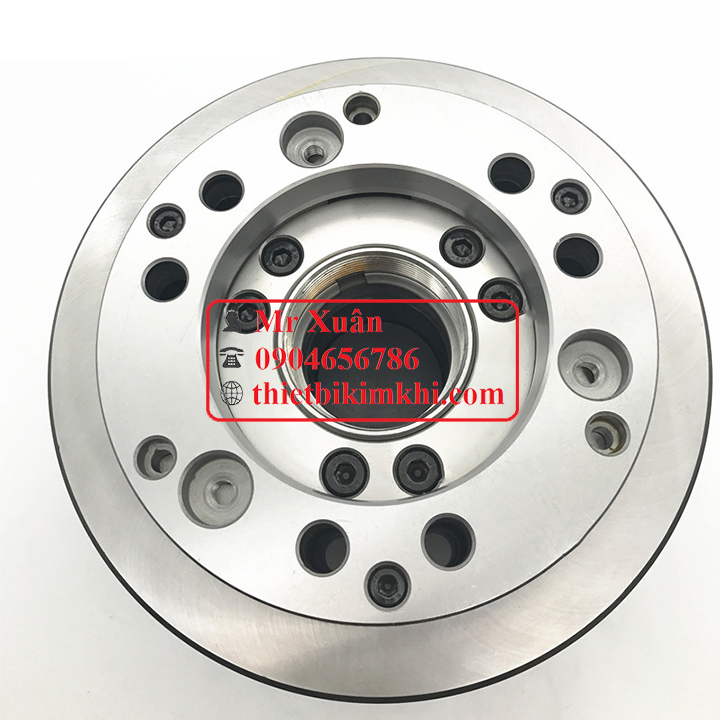

Các loại mâm cặp 3 chấu thủy lực Trung Quốc
Mâm cặp thủy lực 2 chấu, mâm cặp thủy lực 3 chấu, mâm cặp thủy lực 4 chấu, mâm cặp thủy lực 6 chấu
Mâm cặp thủy lực trục rỗng hay còn gọi là mâm cặp thủy lực lỗ thông và mâm cặp thủy lực trục đặc hay mâm cặp thủy lực không có lỗ thông.
Trong đó thông dụng nhất là mâm cặp thủy lực 3 chấu. Mâm cặp thủy lực 3 chấu lại chia thành các kích thước khác nhau theo đường kính của mâm cặp.
Mâm cặp thủy lực 4 inch hay còn gọi là mâm cặp thủy lực 110mm với phạm vi kẹp sản phẩm 7-110mm
Mâm cặp thủy lực 5 inch hay còn gọi là mâm cặp thủy lực 135mm phạm vi kẹp sản phẩm 10-135mm
Mâm cặp thủy lực 6 inch hay còn gọi là mâm cặp thủy lực 168mm phạm vi kẹp sản phẩm 13-168mm
Mâm cặp thủy lực 8 inch hay còn gọi là mâm cặp thủy lực 210mm phạm vi kẹp sản phẩm 16-210mm
Mâm cặp thủy lực 10 inch hay còn gọi là mâm cặp thủy lực 254mm phạm vi kẹp sản phẩm 25-254mm
Mâm cặp thủy lực 12 inch hay còn gọi là mâm cặp thủy lực 304mm phạm vi kẹp sản phẩm 23-304mm
Mâm cặp thủy lực 15 inch hay còn gọi là mâm cặp thủy lực 381mm phạm vi kẹp sản phẩm 42-381mm
Bảng giá mâm cặp thủy lực và lựa chọn mâm cặp thủy lực
Việc lựa chọn mâm cặp thủy lực phụ thuộc vào nhu cầu sử dụng với sản phẩm cần gia công.
Mâm cặp thủy lực với đường kính phù hợp vật cần gia công và máy, thường lựa chọn theo đường kính mâm cặp 4 inch, mâm cặp thủy lực 5 inch, mâm cặp 6 inch, mâm cặp 8 inch, 10 inch, 12 inch hay 15 inch sẽ tương ứng với phạm vi kẹp được ở phần trên.
Mâm cặp thủy lực trục đặc hay mâm cặp thủy lực trục rỗng phụ thuộc vào có cần cấp phôi qua lỗ trục chính của mâm cặp hay không, phôi có dài và đường kính nhỏ để đẩy qua lỗ trục chính hay không . Nếu cần cấp phôi qua lỗ trục chính của máy tiện thì cần lựa chọn mâm cặp thủy lực trục rỗng, bản thân mâm cặp thủy lực trục rỗng cũng có loại mâm cặp thủy lực lỗ trục bình thường và mâm cặp thủy lực lỗ trục lớn.
Tốc độ mâm cặp hay kết cấu mâm cặp dễ dàng kết nối được với xy lanh quay thì cần lựa chọn phù hợp, thông thường các hãng cũng thường khuyến cáo các loại phù hợp với nhau nếu ta chưa hiểu rõ hoặc chế các kết nối hay gặp trường hợp này là các bạn cần thay thế cho mâm cặp đang dùng bị hỏng.
Bảng giá của mâm cặp thủy lực Trung Quốc và giá mâm cặp thủy lực Đài Loan cũng có sự khác biệt khá lớn. Như một dòng mâm cặp 5 inch Trung Quốc vào khoảng 7.2 triệu thì mâm cặp 5 inch Đài Loan rơi vào khoảng 21 triệu. Cũng như mâm cặp, giá xy lanh quay Đài Loan và Trung Quốc cũng có sự khác nhau khi ta lựa chọn một bộ mâm cặp thủy lực cho máy tiện CNC.
