Dưỡng kiểm ren
Dưỡng kiểm ren là gì?
Dưỡng kiểm ren là dụng cụ đo để kiểm tra ren sau khi chế tạo có đúng tiêu chuẩn hay không đúng tiêu chuẩn.

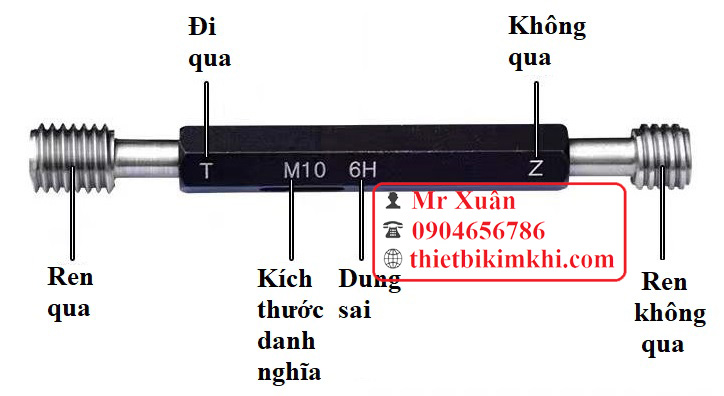

Dưỡng ren thường có 2 đầu Go và NoGo là qua và không qua.

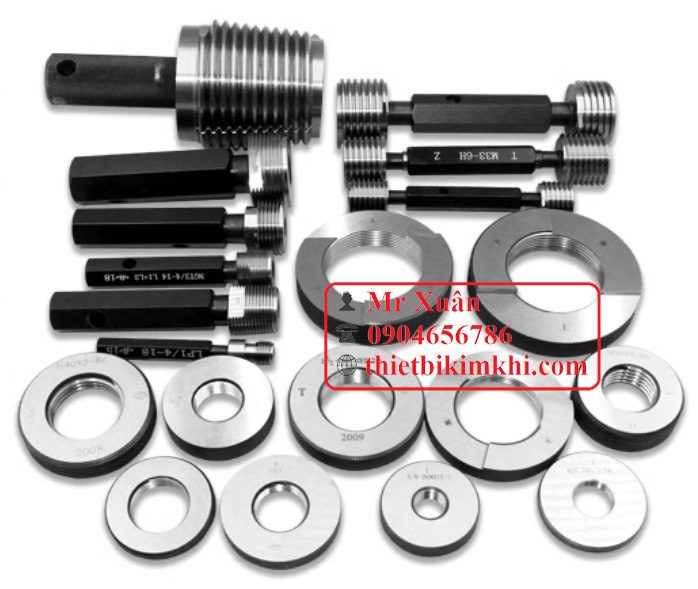

Các loại dưỡng kiểm ren.

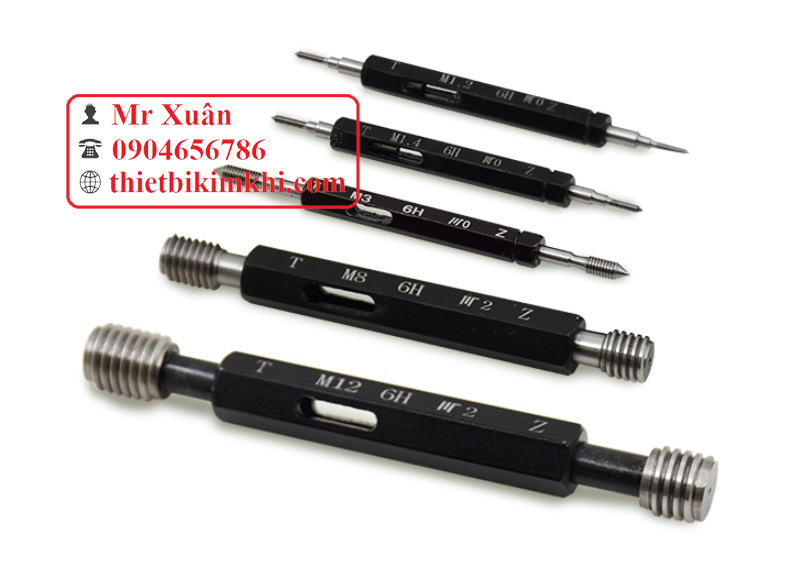

Dưỡng kiểm ren lỗ hay dưỡng kiểm ren trong 6H.

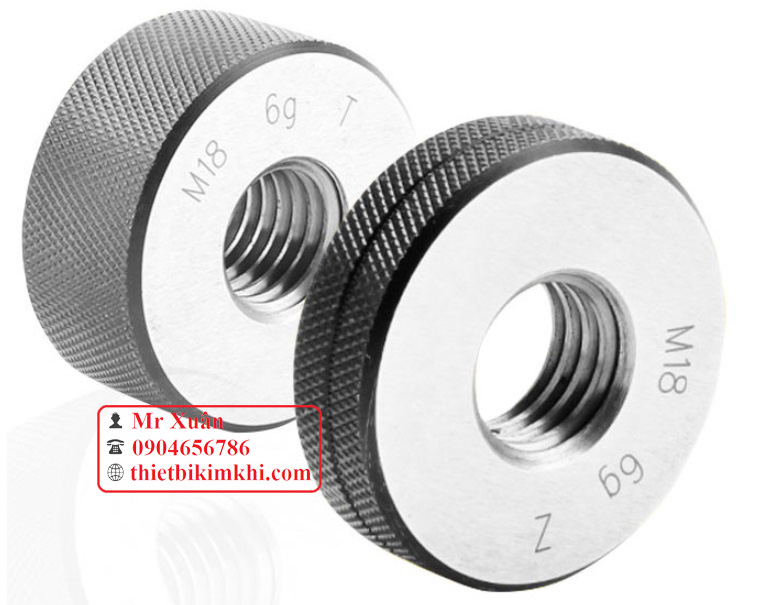

Dưỡng kiểm ren trục hay dưỡng kiểm ren ngoài 6g
Ngoài ra còn chia theo kiểu loại bước ren.

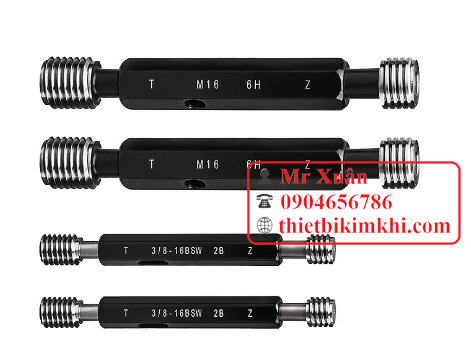

- Dưỡng kiểm ren hệ mét: M1x0.25 6H, M1.2x0.25 6H, M1.4x0.25 6H, M1.6x0.35 6H, M1.76x0.35 6H, M1.8x0.35 6H, M2x0.4 6H, M2.5x0.45 6H, M3x0. 5 6H, M3.5x0.6 6H, M4x0.7 6H, M5x0.8 6H, M6x1 6H, M8x1.25 6H, M10x1.5 6H, M12x1.75 6H, M14x2 6H, M16x2 6H, M18x2.5 6H, M20x2.5 6H, M24x3 6H,
Có 2 dạng ký hiệu là dạng thứ nhất là một đầu T và một đầu Z

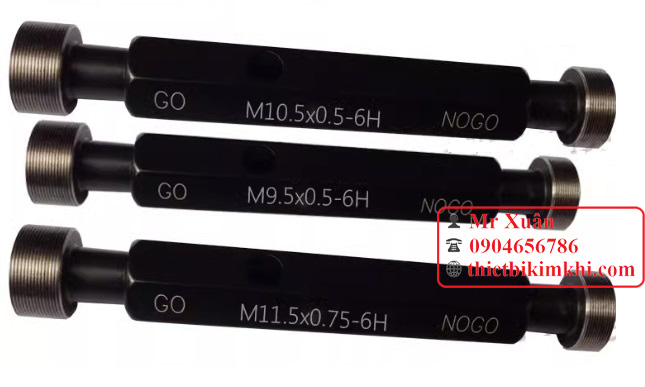

dạng thứ 2 là một đầu GO và một đầu NOGO.
- Dưỡng kiểm ren hệ UNC và UNF là ren theo tiêu chuẩn Mỹ với góc đỉnh ren là 60 độ.
Ren UNC là gì? Ren UNC tên tiếng Anh là Unfied National Coarse Thread là dạng ren thô ứng dụng cho mối ghép có độ bền kéo thấp, tháo lắp dễ dàng sử dụng với các loại vật liệu có độ bền thấp như đồng nhôm, gang, thép ít cacbon.

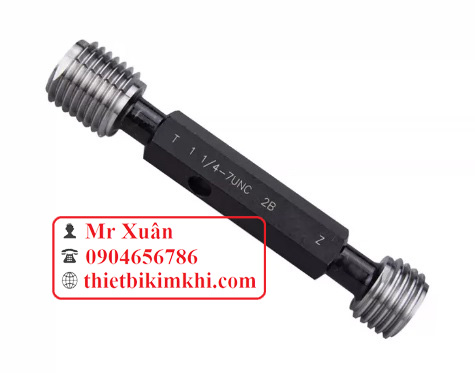

Dưỡng ren hệ UNC: 1-64UNC-2B, 1-72UNC-2B, 2-56UNC-2B, 3-48UNC 2B, 4-40UNC-2B, 5-40UN-2B, 6-32UNC-2B, 8-32UNC-2B, 10-24UNC-2B, 12-24UNC-2B, 1/4-20UNC-2B, 5/16-18UNC-2B, 3/8-16UNC-2B, 7/16-14UNC-2B, ½-13UNC-2B, 9/16-12UNC-2B, 5/8-11UNC-2B, 3/4-10UNC-2B, 7/8-9UNC-2B, 1-8UNC-2B, 1-1/8-7UNC-2B, 1-1/4-7UNC-2B, 1-3/8-6UNC-2B.
Trong đó ký hiệu:1/4-20UNC-2B với 1/4 là đường kính lớn nhất của ren (với ren hệ lỗ thì là chân ren, ren hệ trục là đỉnh ren), 20 là tổng số ren trên một inch tính ra bước ren là 1/20 =0.05” = 1.27mm, 2B là ren lỗ (trục là 2A)
Ren UNF là gì? Ren UNF tên tiếng Anh là Unfied Fine Thread là dạng ren mịn thường ứng dụng cho mối ghép có độ bên cao, thành mỏng.

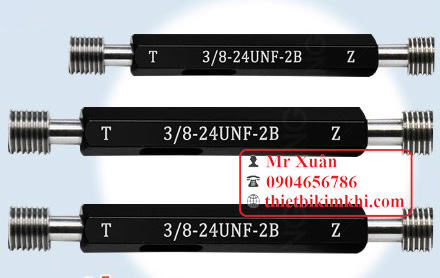

Dưỡng ren hệ UNF: 4-48UNF-2B, 6-40UNF-2B, 8-36UNF-2B, 10-32UNF-2B, 12-28UNF-2B, 1/4-28UNF-2B, 5/16-24UNF-2B, 3/8-24UNF-2B, 7/16-20UNF-2B, 1/2-20UNF-2B, 9/16-18UNF-2B, 3/4-16UNF-2B, 7/8-14UNF-2B, 1-14UNF-2B,
Dưỡng kiểm ren hệ G gồm dưỡng kiểm ren ngoài hay còn gọi là vòng kiểm ren G và dưỡng kiểm ren trong : G1/16, G1/8, G1/4, G3/8, G1/2, G5/8, G3/4, G7/8, G1, G1-1/8, G1-1/4, G1-1/2, G1-3/4, G2, G2-1/2, G3, G4, G5, G6.

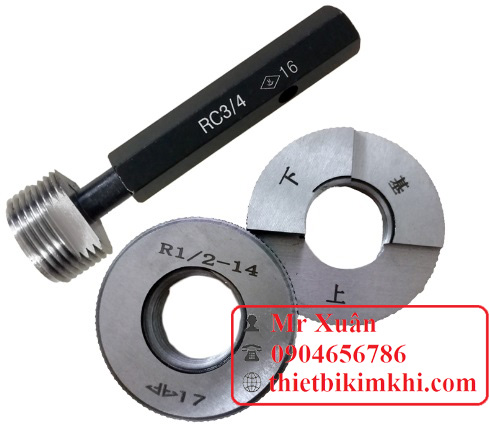

Dưỡng kiểm ren hệ RC gồm trục kiểm ren: RC-1/16-28, RC-1/8-28, RC-1/4-19, RC-3/8-19, RC-1/2-14, RC-3/4-14, RC-1-11, RC-1-1/4-11, RC-1-1/2-11, RC-2-11; vòng kiểm ren RC-1/16-28, RC-1/8-28, RC-1/4-19, RC-3/8-19, RC-1/2-14, RC-3/4-14, RC-1-11, RC-1-1/4-11, RC-1-1/2-11, RC-2-11.
