Dưỡng kiểm ren UNC

Dưỡng kiểm ren là gì?

Dưỡng kiểm ren là dụng cụ đo lường để kiểm tra ren sau khi gia công đạt tiêu chuẩn trong giới hạn cho phép chưa. Dưỡng kiểm ren thường có 2 đầu GO và NOGO với dưỡng kiểm ren ngoài (dưỡng kiểm tra ren trong) và 2 vòng GO và NOGO với dưỡng kiểm ren trong (dưỡng vòng kiểm tra ren ngoài).

Ren UNC là gì?

Đây là viết tắt tiếng anh “Unified National  Coarse Thread” là ren bước thô được sử dụng cho các mối ghép có độ bền kéo thấp và yêu cầu tháo lắp nhanh. Thường sử dụng trên các vật liệu như gang, thép ít cacbon, đồng, nhôm.

Dưỡng kiểm ren UNC có chia làm 2 dòng là dòng dưỡng kiểm tra ren ngoài UNC và dưỡng kiểm tra ren trong UNC

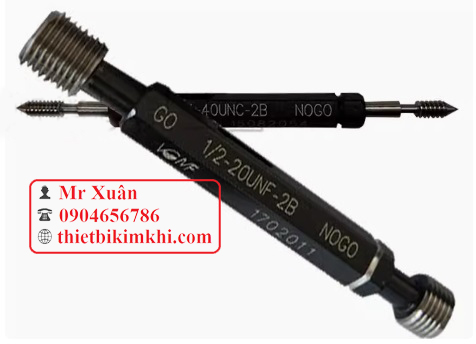

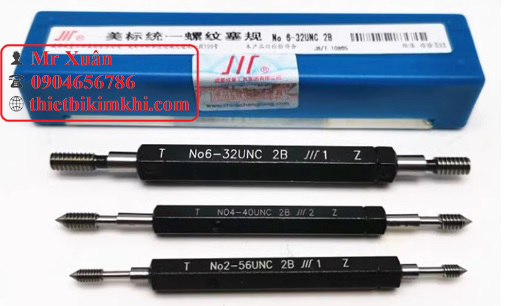

Dưỡng kiểm ren trong UNC hay dưỡng trục kiểm tra ren UNC

Gồm các kích thước 1/4-20UNC 2B, 3/8-16UNC 2B, 5/16-18UNC 2B, 7/16-14UNC 2B, 9/16-12UNC 2B, 1/2-13UNC 2B, 5/8-11UNC 2B, 3/4-10UNC 2B, 7/8-9UNC 2B, 1 inch-8UNC, 2 inch – 8UNC.

Có 2 đầu T và Z tương ứng với GO và NOGO

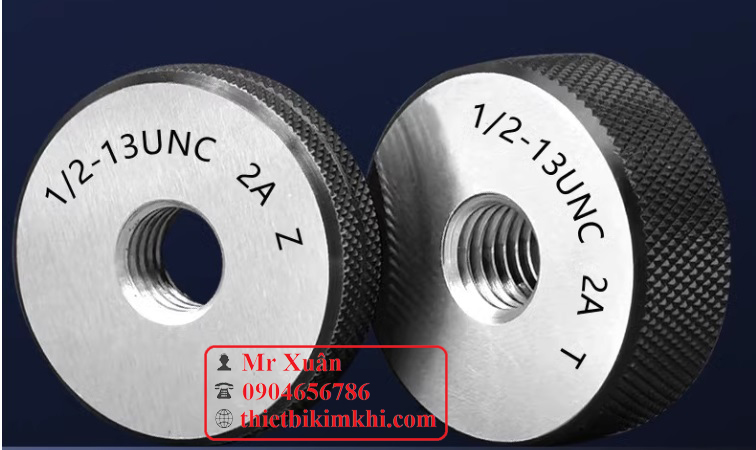

Dưỡng kiểm ren ngoài UNC hay dưỡng vòng kiểm tra ren UNC (H3)

Gồm các kích thước 1/4-20UNC 2A, 3/8-16UNC 2A, 5/16-18UNC 2A, 7/16-14UNC 2A, 9/16-12UNC 2A, 1/2-13UNC 2A, 5/8-11UNC 2A, 3/4-10UNC 2A, 7/8-9UNC 2A

Có 2 vòng kiểm là T và Z tương ứng với GO và NOGO
