BÀN TỪ MÁY MÀI

Bàn từ máy mài hay còn gọi là bàn kẹp từ máy mài, bàn hút từ máy mài, bàn nam châm máy mài, bàn từ máy mài phẳng, bàn hít máy mài, bàn từ cơ máy mài, bàn từ cơ nam châm vĩnh cửu, bàn từ máy cơ khí, bàn từ cho sản phẩm nhỏ, mâm cặp nam châm máy mài, mâm cặp phẳng máy mài, bàn từ mật độ từ dày, bàn từ kẹp phôi bé, bàn từ gá kẹp sản phẩm nhỏ, bàn từ máy EDM, bàn từ máy khoan, mâm cặp từ tính

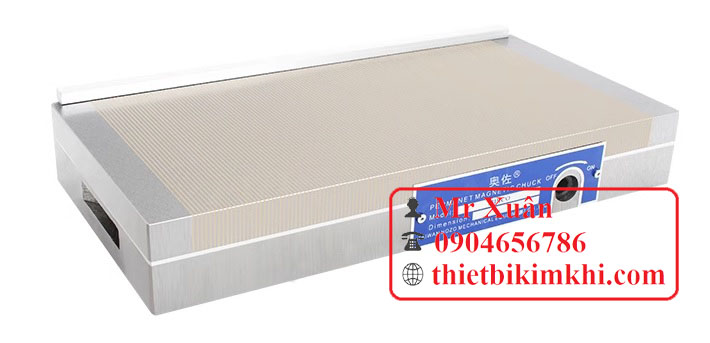

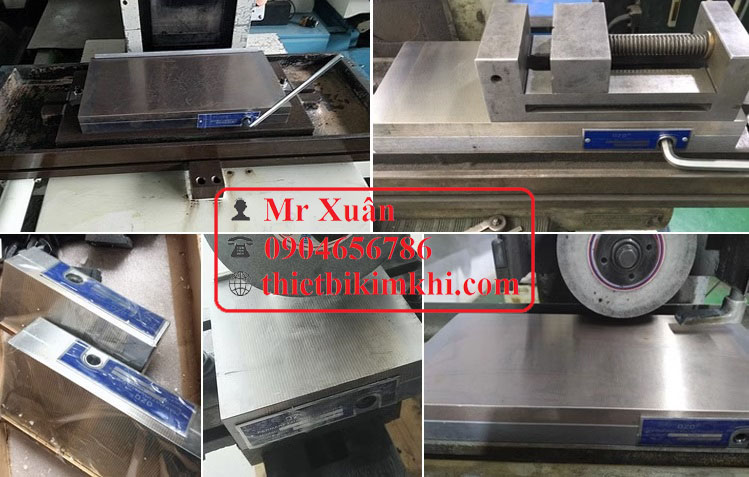

Bàn từ máy mài là gì

Bàn từ máy mài là bàn sử dụng lực hút nam châm để giữ chặt các sản phẩm kim loại hoặc đồ gá kim loại có từ tính trên đó cho gia công mài.

Bàn từ máy mài và bàn từ máy phay khác nhau gì

Giống nhau: cả 2 loại đều sử dụng lực hút từ, có thể sử dụng lẫn cho nhau với một số dòng sản phẩm nhất định.

Khác nhau: bàn từ máy mài có mật độ từ dày hơn so với bàn từ máy phay. Do vậy lực kẹp từ trên bàn từ máy mài lớn hơn và có thể kẹp các sản phẩm mỏng và nhỏ.

Lực hút lớn: ≥ 100N/cm2

Khoảng cách cực từ: 0.5 + 1.5 thanh đồng = 0.5

Bàn từ mật độ từ dày thích hợp cho máy mài, máy cắt dây EDM, máy taro, máy khoan bàn, …khoảng cách cực từ tốt, phân bố lực từ đồng đều và hiệu quả đặc biệt rõ ràng khi gia công phôi mỏng và nhỏ.

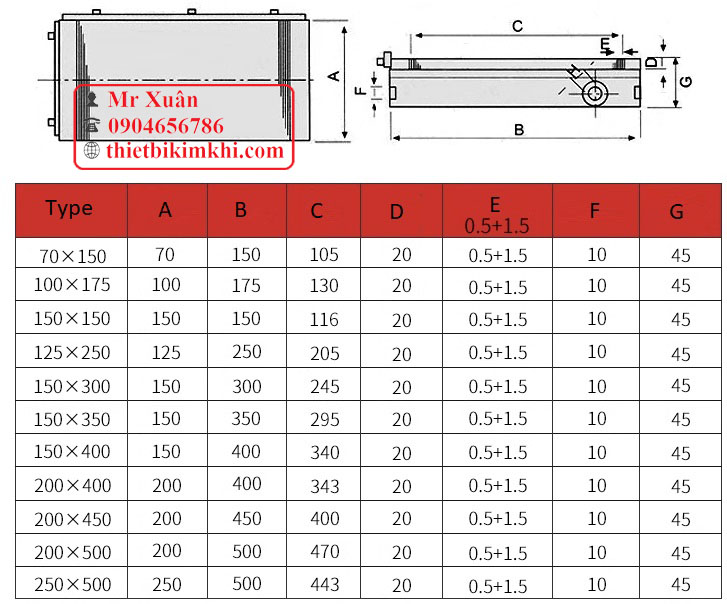

Thông số kỹ thuật của bàn nam châm máy mài

Gồm các kích thước

Bàn từ 70x150mm

Bàn từ 100x175mm

Bàn từ 150x150mm

Bàn từ 125x250mm

Bàn từ 150x300mm

Bàn từ 150x350mm

Bàn từ 150x400mm

Bàn từ 200x400mm

Bàn từ 200x450mm

Bàn từ 200x500mm

Bàn từ 250x500mm

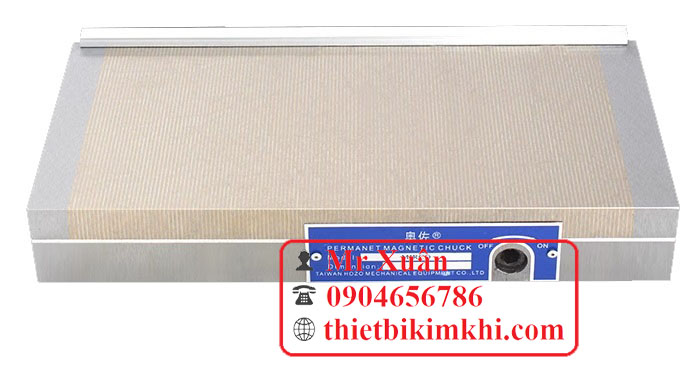

Cấu tạo của mâm cặp từ tính

Được cấu tạo các thanh đồng đỏ mạnh và dày đặc, với cấu tạo các thanh đồng sẽ không làm trầy xước phôi.

Thiết kế mạch từ tính đặc biệt giúp phân bố lực từ rất đồng đều, thép từ tính hiệu suất cao đảm bảo rằng từ tính có thể đạt tới 150N/cm2

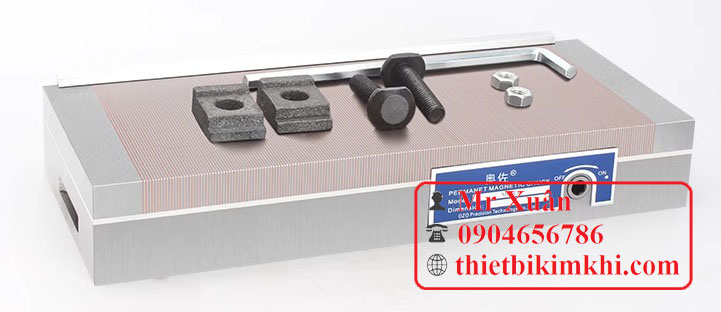

Phạm vi áp dụng của mâm cặp nam châm máy mài.

Nó phù hợp với các sản phẩm yêu cầu độ phẳng, độ chính xác cao như máy khắc, máy tia lửa điện, công cụ máy cắt dây, gia công chính xác. Mặt phẳng mâm nhỏ hơn 5um/100mm

Thuộc loại nam châm vĩnh cửu

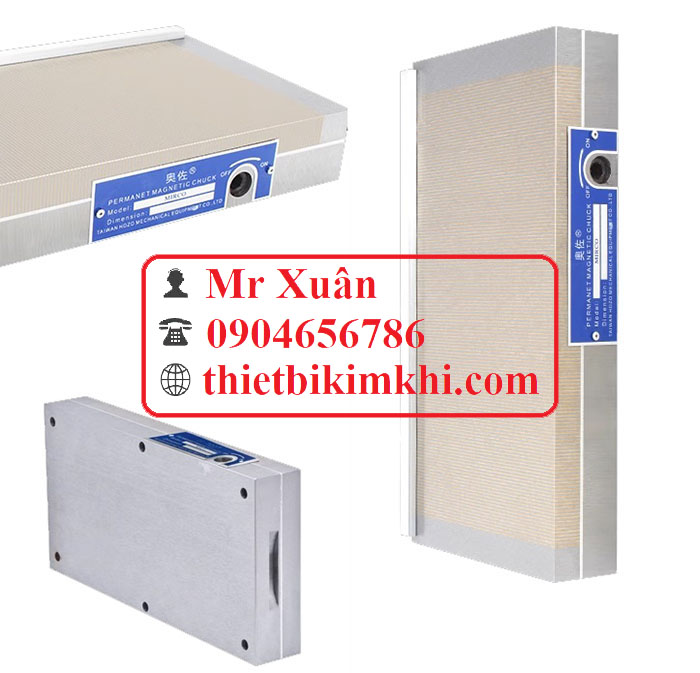

Bàn hít máy mài nhìn theo 3 hướng

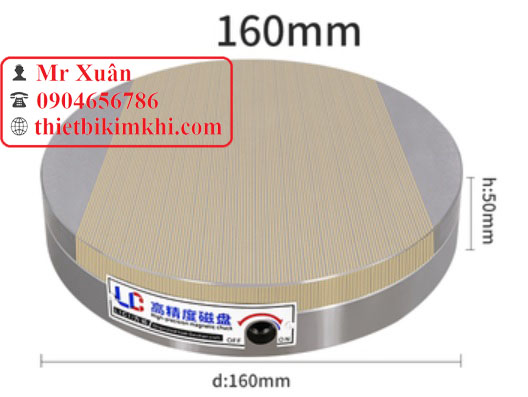

Các loại bàn từ máy mài.

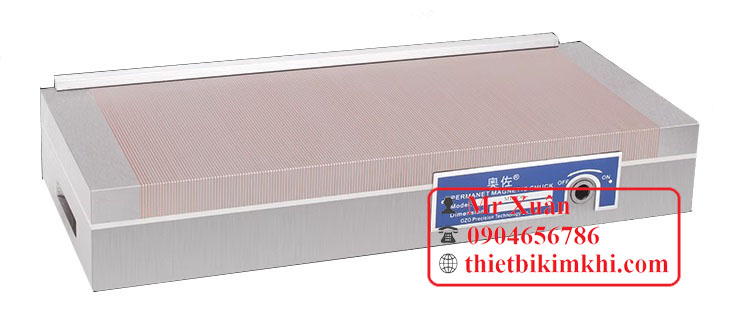

Bàn từ phẳng máy mài

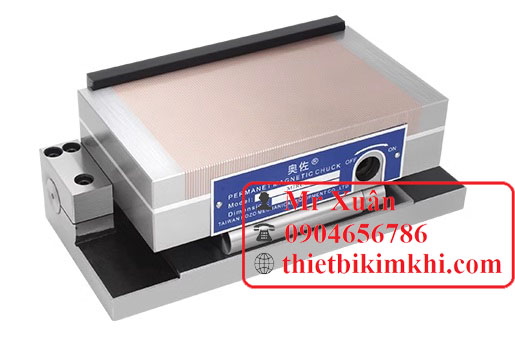

Bàn từ nghiêng máy mài
