Ụ động khí nén máy tiện
Ụ động là gì?
Ụ động máy tiện là phần chuyển động dọc theo băng máy, ụ động sử dụng với đầu tâm chết hoặc tâm động (tâm quay) để cố định những vật có kích thước chiều dài lớn hoặc tăng độ cứng vững của vật cần gia công khi mâm cặp chưa đủ độ cứng vững.

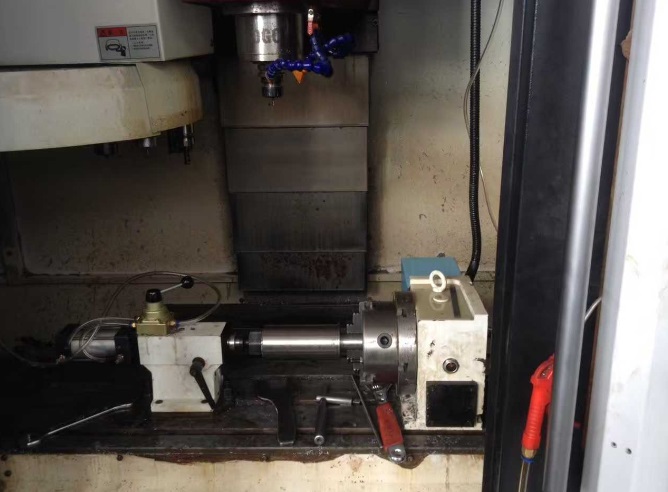

Ụ động được sử dụng chống tâm trên các máy như ụ động máy tiện, ụ động máy phay mà ở đây là ụ động đầu phân độ, ụ động máy mài
Các loại ụ động máy tiện?
Máy tiện có các loại ụ động khác nhau, trong đó thường chia làm 3 loại.
- Ụ động tiến bằng tay bằng cách gạt hoặc vặn tiến lên, lùi lại.
- Ụ động khí nén với đầu chống tâm tiến lùi bằng khí nén
- Ụ động thủy lực với đầu chống tâm tiến lùi bằng thủy lực.
Trong bài này ta sẽ đi sâu vào Ụ động khí nén hay ụ động điều khiển bằng hơi.
Ụ động khí nén sử dụng khí nén làm lực kẹp, nó có thể nhanh chóng tiến lên và khóa sản phẩm, tiết kiệm thời gian, nâng cao năng suất và tiết kiệm nhân lực
Khí nén thích hợp cho các sản phẩm chịu lực, phay, khoan, khai thác và các phương pháp gia công khác

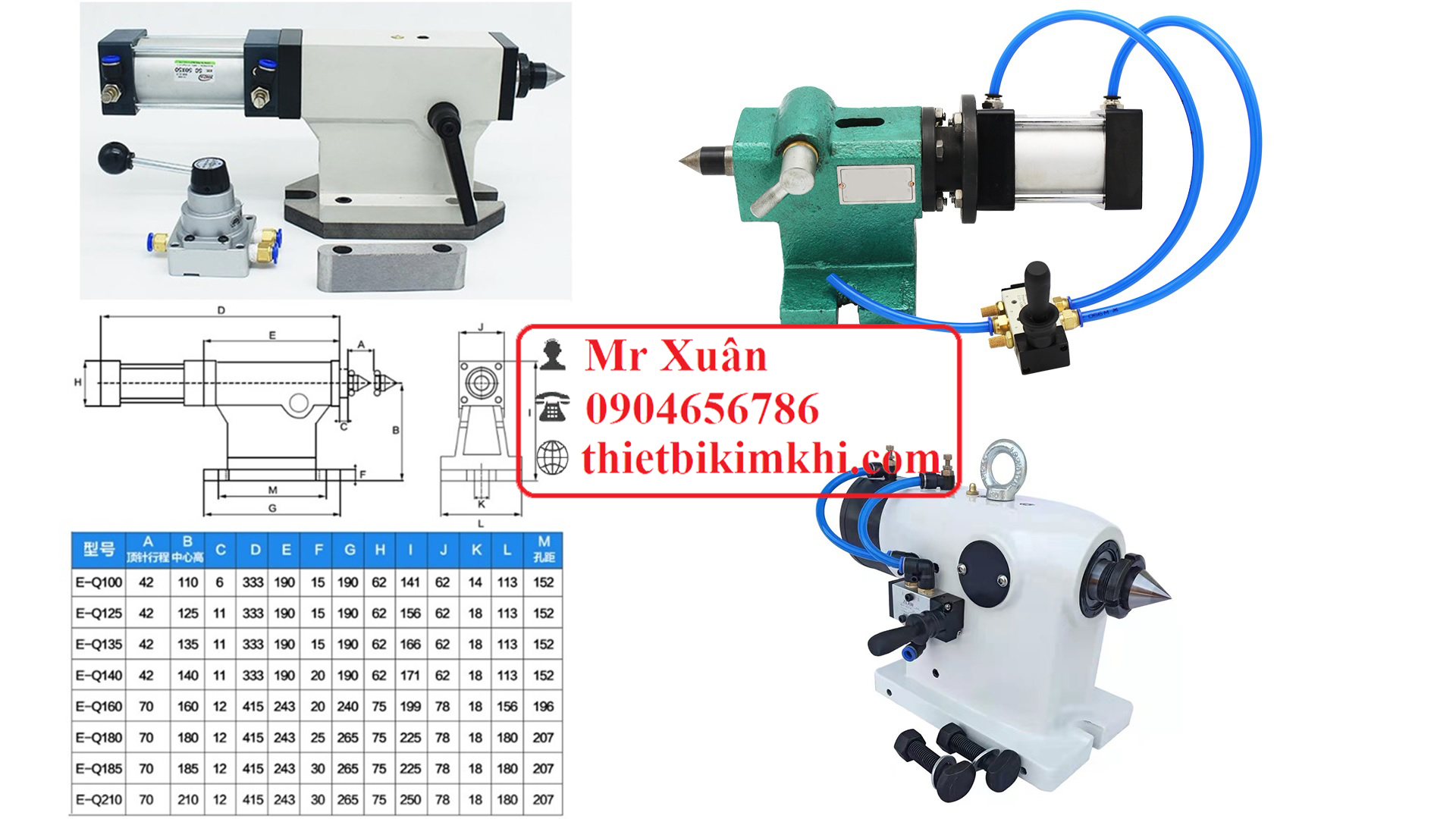

Ụ động khí nén gồm các loại

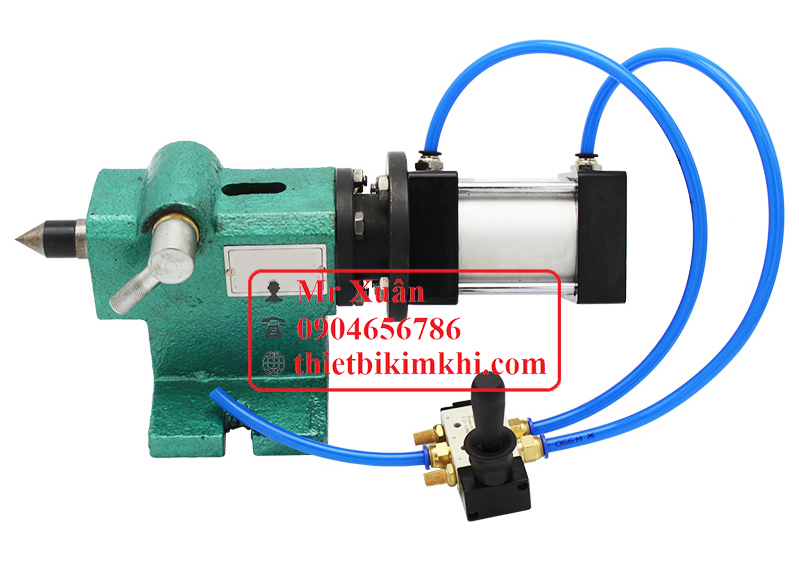

- Ụ động khí nén kết cấu đơn giản: cần quan tâm đến các yếu tố như chiều cao tâm, hành trình tiến của ụ động. Loại này thường có chiều cao tâm 100mm (nếu cần cao hơn cần làm đế) và hành trình tiến của nó là 25 hoặc 75mm

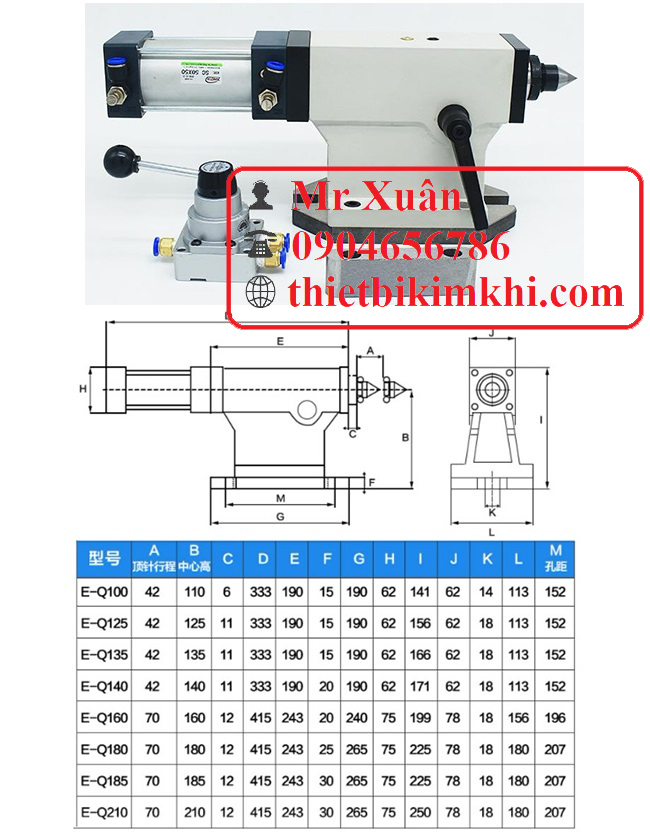

- Ụ động khí nén đẹp hơn có nhiều loại chiều cao tâm khác nhau như 125mm, 135mm, 140mm, 160, 180, 185mm, 210mm với hành trình 42 hoặc 70mm

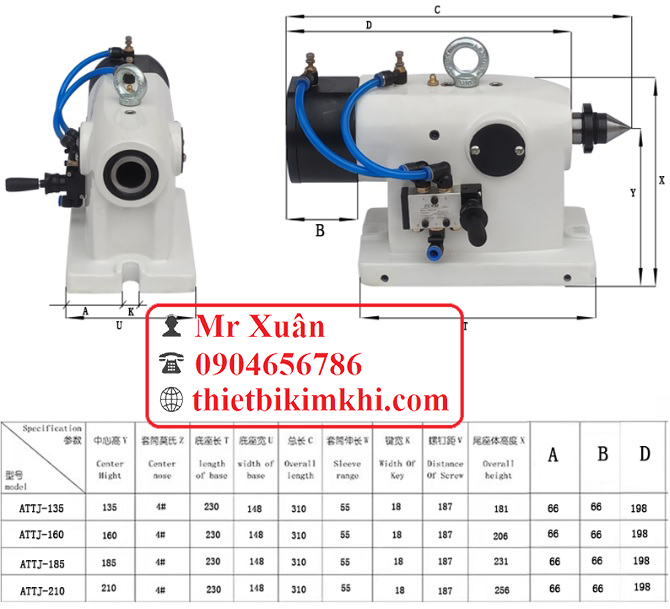

- Ụ động khí nén Đài Loan là loại ụ động có độ chính xác cao, có chiều cao tâm 135mm, 160mm, 185mm, 210mm với côn số 4
Tại sao dùng ụ động khí nén máy tiện
Như đã biết, ụ động máy gồm 3 loại là ụ động cơ điều khiển bằng tay, ụ động khí nén và ụ động thủy lực. Với dòng ụ động cơ điều khiển bằng tay thì không thể tự động gá kẹp sản phẩm được mà phải dùng tay để vặn cho ụ tâm quay hoặc tâm chết tiến lên.
Với các máy tiện CNC, để tự động gá kẹp với hành trình tiến của ụ động thì cần phải dùng ụ động thủy lực hoặc ụ động khí nén.
Với ụ động thủy lực thì kết cấu thường trọng lượng nặng hơn so với ụ động khí nén và đi kèm với nó là lực kẹp của tu ụ động khỏe hơn – chỉ là những trường hợp cần lực chống tâm rất lớn.
Nhưng khi dùng ụ động khí nén thì sử dụng thuận tiện dựa vào nguồn khí nén thường có sẵn ở các nhà xưởng cơ khí, không cần phải có trạm nguồn thủy lực cho ụ chống tâm như ụ thủy lực.
Bảng giá ụ động khí nén
Giá ụ động khí nén tùy thuộc vào loại ụ động như một trong 3 loại ở trên.
- Với giá ụ động khí nén kết cấu đơn giản thì giá dao động 5-7 triệu
- Ụ động khí nén Trung Quốc loại đẹp thì giá dao động 9 -15 triệu
- Ụ động khí nén Đài Loan thì giá 16-20 triệu
- Ụ động khí nén Đài Loan là loại ụ động có độ chính xác cao, có chiều cao tâm 135mm, 160mm, 185mm, 210mm với côn số 4
