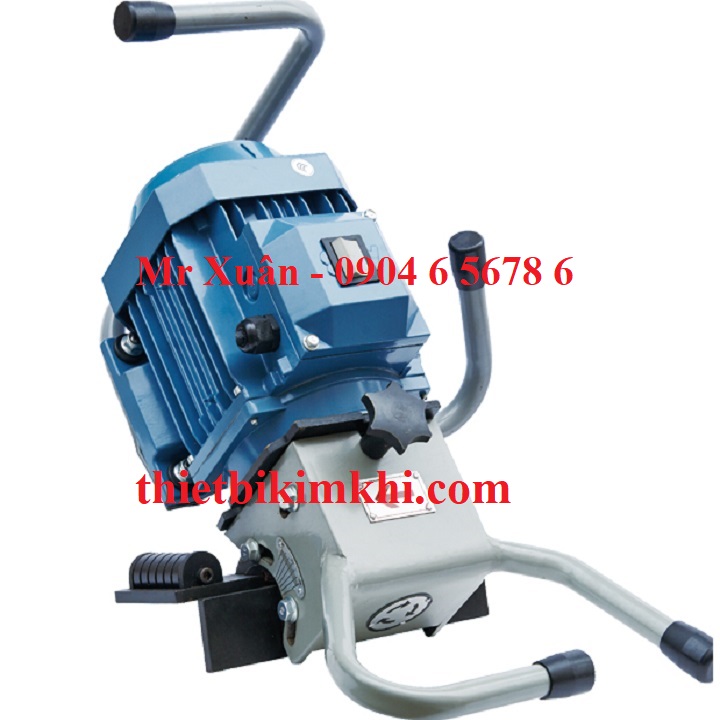

Máy vát mép tấm SKF-15

Giới thiệu máy vát mép tấm

Máy vát tấm di động SKF-15, sử dụng phay vát mép tấm đề tạo ra góc vát trên tấm giúp hàn ngấu. Áp dụng nguyên công phay và ăn phôi, máy có khối lượng nhỏ và trọng lượng nhẹ, thực hiện dễ dàng, thao tác đơn giản, một công cụ tạo rãnh tấm di động. Thiết bị sản xuất thiết yếu của ngành công nghiệp cơ khí như  đóng tàu, máy móc dược phẩm, bình áp lực và các lĩnh vực công nghiệp khác.

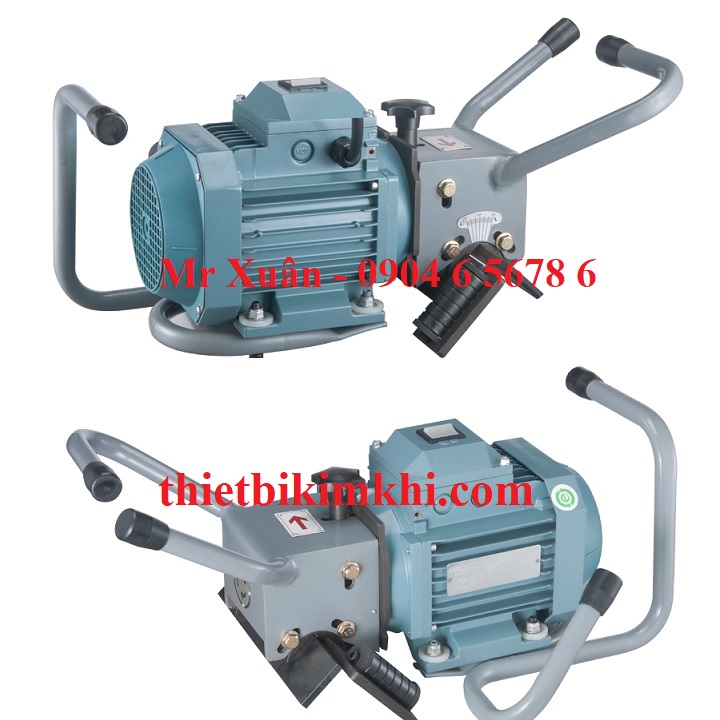

Máy vát mép tấm di động SKF-15

Đặc trưng của máy vát mép cầm tay SKF-15

1 Thực hiện cắt nguội do vậy không làm thay đổi cơ tính vật liệu của tấm.

2 Điều chỉnh được góc vát thay đổi từ 30 đến 60 độ

3 Hình vát: K, V, Y, X

4 Độ dày tấm không giới hạn, chiều rộng rãnh tối đa là 15mm

5 Độ nhám bề mặt: Ra3.2-Ra6.3

6 Có thể sử dụng công cụ kẹp đường ống, để vát phần cuối của đường ống.

7Thích hợp cho thép carbon, thép không gỉ, thép hợp kim, gang, nhựa cứng, v.v.

Thông số kỹ thuật của máy vát mép cầm tay vát thép tấm SKF-15

Model

Power supply

Power

Single Depth

Max land Width

Bevel angle

Speed

Weight

SKF-15

380V 50HZ 3P

 1.1KW

3mm

15mm

30°~60°

1~3m/min

18KG

Model: SKF-15

Công suất: 1.1Kw

Chiều rộng vát lớn nhất: 15mm

Góc vát: 30o-60o

Tốc độ: 1-3m/phút

Trọng lượng: 18kg

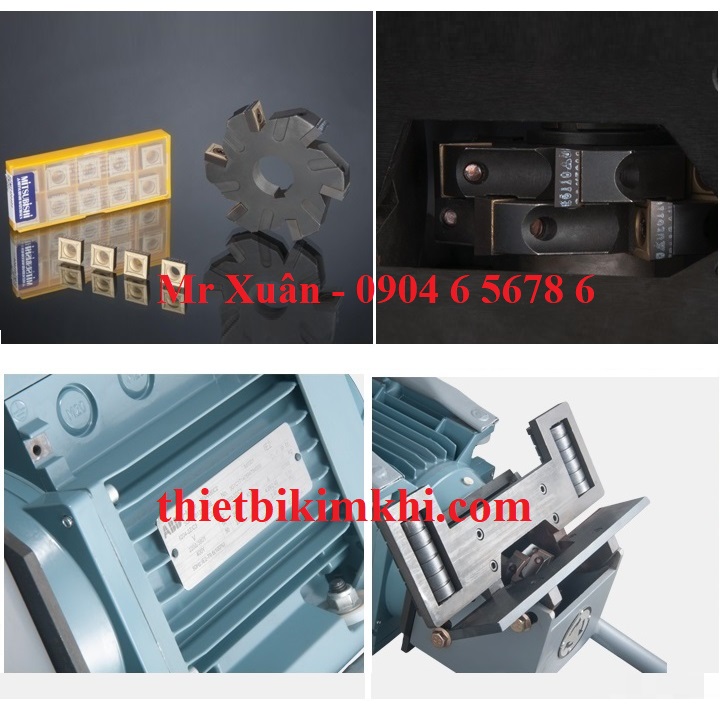

Đài dao phay tạo ra biên dạng vát mép

2 đài dao phay bướm kết hợp, 12 lưỡi cắt với bốn cạnh nhúng.

Khi máy hoạt động thì bàn của máy với 2 con lăn trượt dọc trên sản phẩm, đài dao quay và phay vát mép tấm kim loại được điều khiển bởi động cơ của hãng ABB.

Các bước vận hành máy phay vát mép cầm tay di động SKF-15

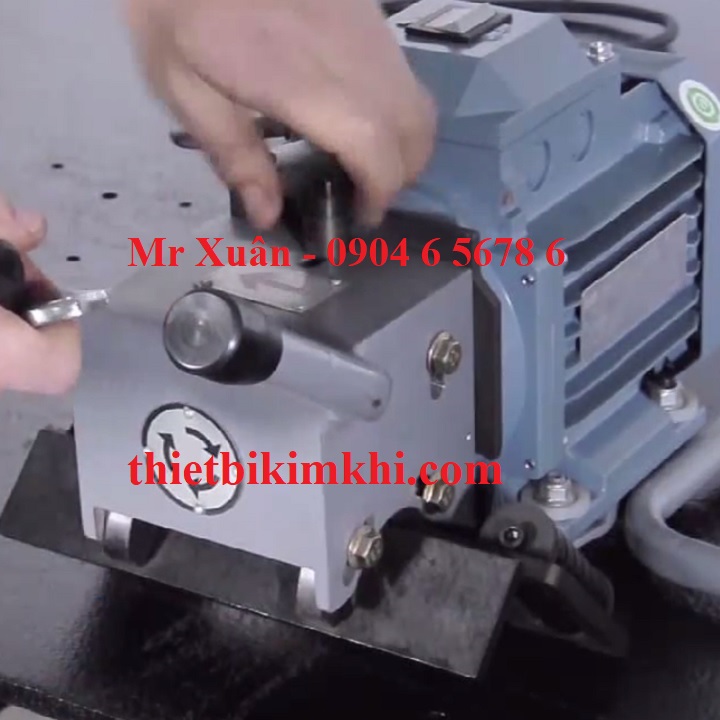

A. Điều chỉnh chiều rộng của lưỡi cắt



Đầu tiên, rút vít ra phía dưới tay cầm, xoay tay cầm, nâng vỏ, phạm vi điều chỉnh từ 0 đến 15mm.

Công ty chúng tôi khuyến cáo không điều chỉnh chiều rộng cắt hơn 15mm;

Để bảo vệ máy móc và công cụ, mỗi bước chỉ điều chỉnh 5mm.

Tỷ lệ tương ứng với 0,5,10,15mm khóa vít sau khi điều chỉnh chiều rộng lưỡi cắt.

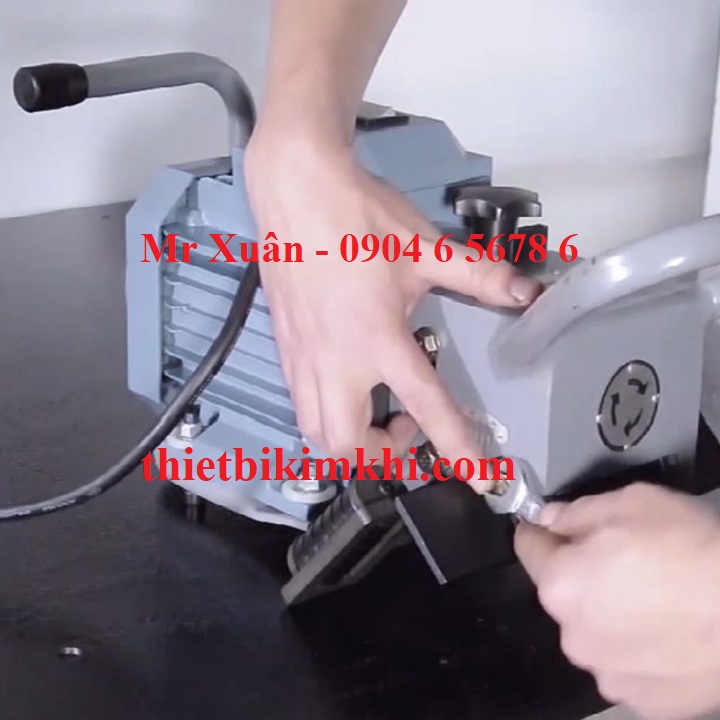

B. Điểu chỉnh góc nghiêng vát

Đầu tiên, vặn ra 4 ốc vít ở bên trái và bên phải của vỏ.

Điều chỉnh góc 30 độ đến 60 độ. Tỷ lệ của vỏ phải được liên kết với đường cắt.

Siết chặt vít sau khi điều chỉnh Góc.

Điều chỉnh góc có thể ảnh hưởng một chút đến chiều rộng cắt của lưỡi dao.

C. Hoạt động của máy

Trước khi khởi động thiết bị, xin lưu ý rằng các chế độ vận hành khác nhau nên được sử dụng để cắt ở những nơi khác nhau.

Nếu bạn muốn xử lý từ cạnh tấm, đặt máy song song với tấm, dụng cụ phay không được chạm vào tấm, (khoảng một phần ba dao phay chạm vào đĩa), khởi động công tắc, theo hướng mũi tên, di chuyển máy.

Nếu bạn muốn xử lý từ giữa tấm, đặt máy song song với tấm, dụng cụ phay không được chạm vào tấm, khởi động công tắc, sau khi dao phay cắt hoàn toàn, theo hướng mũi tên, di chuyển máy.
