Máy vát mép ống di động
Máy vát mép ống di động là gì?
Máy váp mép ống là máy cắt bề mặt miệng ống theo dạng vát để thuận lợi cho quá trình lắp ghép, hàn đảm bảo độ ngấu.
Máy vát mép ống di động là thiết bị có kết cấu nhỏ gọn, thuận tiện để có thể dùng để gia công ngoài công trường, thay cho phương pháp tiện truyền thống trong nhà xưởng.
Lựa chọn máy vát ống thế nào?
Lựa chọn váy mép ống dựa trên:
- Kích thước hay đường kính ống cần vát là bao nhiêu.
- Vị trí ống cần vát mà cụ thể là cắt vát ống ở giữa hay là ở đầu ống, ống kẹp định vị trong lòng ống hay bên ngoài ống. Không gian xung quanh ống cần vát như 2 bên và đằng trước ống.
- Thuận tiện để dùng kiểu máy vát ống bằng điện, khí nén, NC hay thủy lực
Các loại máy vát mép ống di động
1. Máy cắt và vát mép ống dạng khung

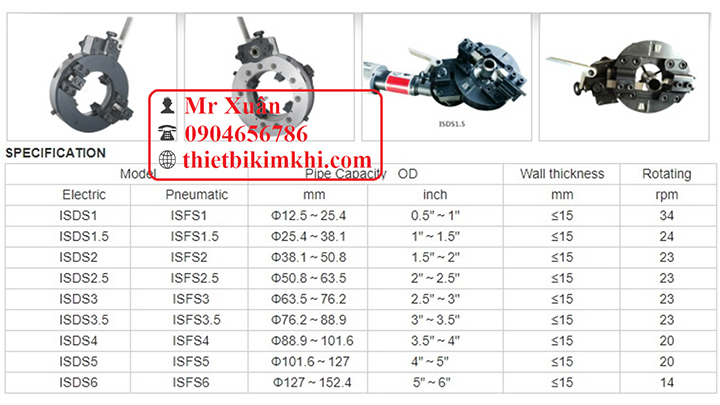

1.1 Máy vát mép ống kiểu mini
Là máy cho đường kính ngoài của ống từ 12.5-152.4mm gồm 2 dòng: máy cắt vát mép chạy điện ISD và máy cắt vát mép chạy khí ISF

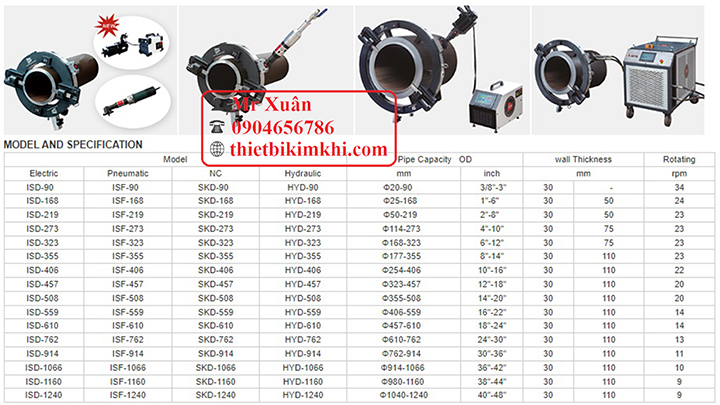

1.2 Máy vát mép ống loại tiêu chuẩn.
Là cho phạm vi ống từ 20-1240mm gồm 4 dòng máy
Máy cắt và vát mép ống dùng điện: ISD-90, ISD-168, ISD-219, ISD-273, ISD-323, ISD-355, ISD-406, ISD-457, ISD-508, ISD-559, ISD-610, ISD-762, ISD-914, ISD-1066, ISD-1160, ISD-1240
Máy cắt và vát mép ống dùng khí nén: ISF-90, ISF-168, ISF-219, ISF-273, ISF-323, ISF-355, ISF-406, ISF-457, ISF-508, ISF-559, ISF-610, ISF-762, ISF-914, ISF-1066, ISF-1160, ISF-1240.
Máy cắt vát mép ống điều khiển NC: SKD-90, SKD-168, SKD-219, SKD-273, SKD-323, SKD-355, SKD-406, SKD-457, SKD-508, SKD-559, SKD-610, SKD-762, SKD-914, SKD-1066, SKD-1160, SKD-1240.
Máy cắt vát mép ống dùng thủy lực: HYD-90, HYD-168, HYD-219, HYD-273, HYD-323, HYD-355, HYD-406, HYD-457, HYD-508, HYD-559, HYD-610, HYD-762, HYD-914, HYD-1066, HYD-1160, HYD-1240.

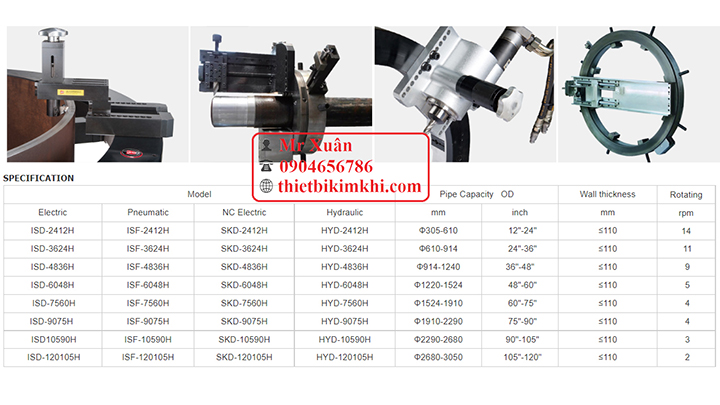

1.3 Máy cắt vát mép ống dạng hặng
Là cho phạm vi ống từ 305-3050mm cũng gồm 4 dạng
Máy cắt và vát mép ống dùng điện: ISD- 2412H, ISD-3624H, ISD-4836H, ISD-6048H, ISD-7560H, ISD-9075H , ISD-10590H, ISD-120105H
Máy cắt và vát mép ống dùng khí nén: ISF- 2412H, ISF-3624H, ISF-4836H, ISF-6048H, ISF-7560H, ISF-9075H , ISF-10590H, ISF-120105H
Máy cắt vát mép ống điều khiển NC: SKD-2412H, SKD-3624H, SKD-4836H, SKD-6048H, SKD-7560H, SKD-9075H , SKD-10590H, SKD-120105H
Máy cắt vát mép ống dùng thủy lực: HYD-2412H, HYD-3624H, HYD-4836H, HYD-6048H, HYD-7560H, HYD-9075H , HYD-10590H, HYD-120105H

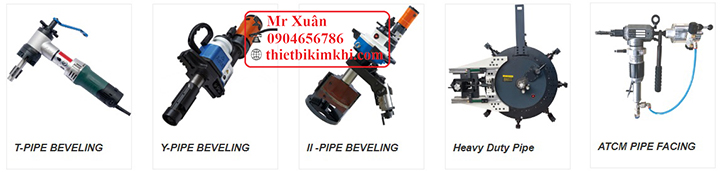

2. Máy vát mép ống kẹp trong
Là dòng máy vát mép ống kẹp định vị phía trong của ống.

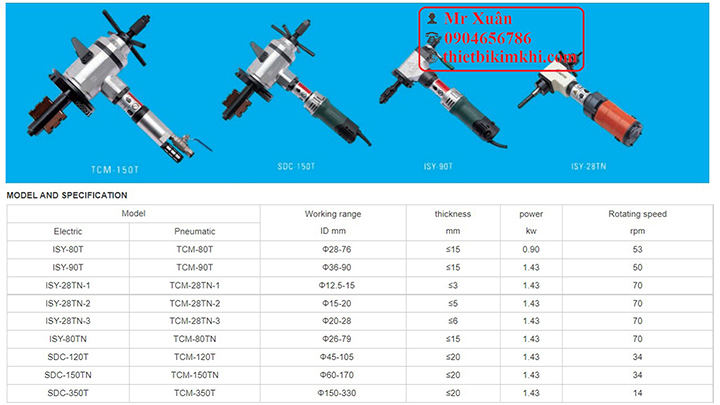

2.1 Máy vát mép ống kiểu chữ T
Máy áp dụng thiết kế cấu trúc hình dạng “T” để tạo ra không gian làm việc hướng tâm tối thiểu. Với trọng lượng nhẹ, nó là di động và có thể được sử dụng trong trường hợp làm việc. Phạm vi cho đường ống ID 12,5-330mm
Máy vát mép ống chạy điện dòng ISY: ISY-80T, ISY-90T, ISY-28TN-1, ISY-28TN-2, ISY-28TN-3, ISY-80TN, SDC-120T, SDC-150TN, SDC-350T
Máy vát mép ống chạy bằng khí nén dòng TCM: TCM-80T, TCM-90T, TCM-28TN-1, TCM-28TN-2, TCM-28TN-3, TCM-80TN, TCM-120T, TCM-150TN, TCM-350T

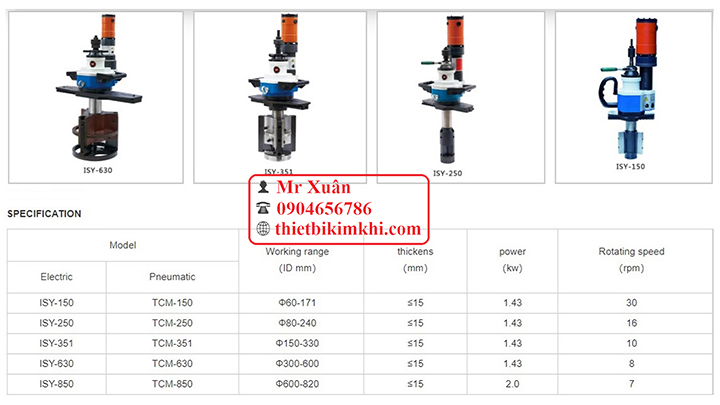

2.2 Máy vát mép ống kiểu chữ Y
Máy áp dụng thiết kế cấu trúc hình dạng “Y” để tạo ra không gian làm việc xuyên tâm tối thiểu. Phạm vi cho đường ống ID 60-820mm.
Máy vát mép chữ Y dòng ISY điều khiển điện: ISY-150, ISY-250, ISY-351, ISY-630, ISY-850
Máy vát mép chữ Y dòng TCM điều khiển khí nén: TCM-150, TCM-250, TCM-351, TCM-630, TCM-850

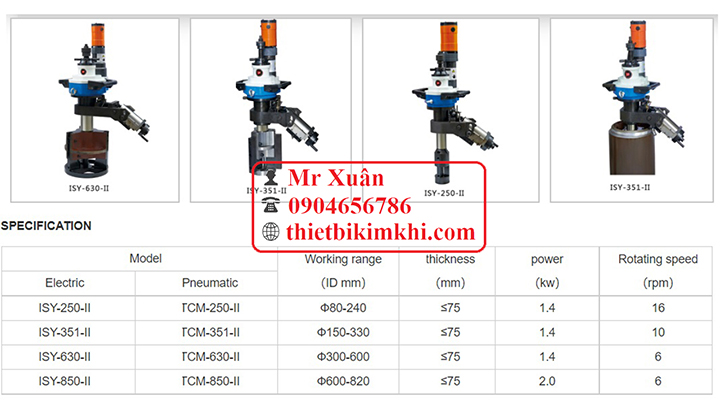

2.3 Máy vát mép ống kiểu II
II-PIPE BEVELING MACHINE là một máy được gắn ID di động, áp dụng cơ chế nạp liệu tự động và có thể điều chỉnh góc xiên. Máy có thể được sử dụng để vát ống dày và chuẩn bị hàn mặt bích. Phạm vi cho đường ống ID 80-820mm.
Dòng máy vát mép ống kiểu II dạng ISY hoạt động bằng điện: ISY-250-II, ISY-351-II, ISY-630-II, ISY-850-II.
Dòng máy vát mép ống kiểu II dạng TCM hoạt động bằng khí nén: TCM-250-II, TCM-351-II, TCM-630-II, TCM-850-II.

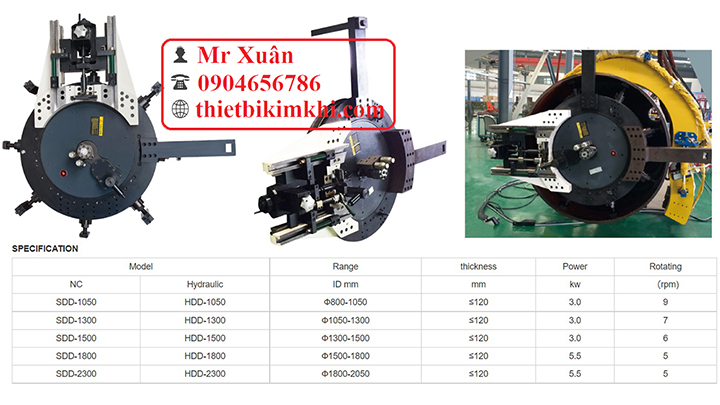

2.4 Máy vát mép ống dạng bích lớn
Dòng máy vát dùng kẹp chặt trong cho ống đường kính lớn. Phạm vi cho đường ống ID 800-2050mm
Máy vát mép ống lớn điều khiển NC dòng SDD Aotai: SDD-1050, SDD-1300, SDD-1500, SDD-1800, SDD-2300
Máy vát mép ống lớn điều khiển thủy lực dòng HDD Aotai: HDD-1050, HDD-1300, HDD-1500, HDD-1800, HDD-2300

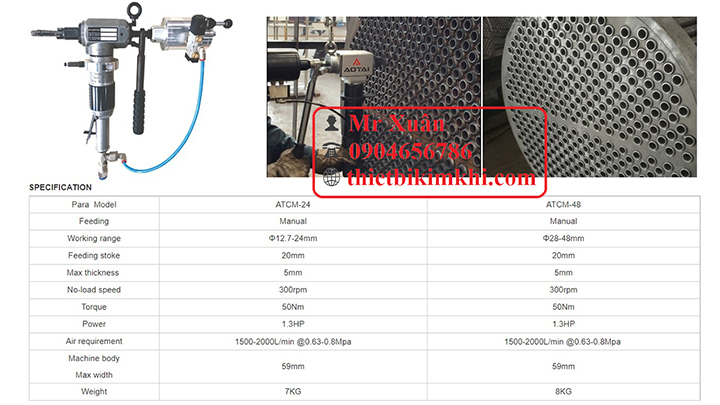

2.5 Máy vát mép ống ATCM chuyên dùng cho ống trao đổi nhiệt
Máy vát nhanh khí nén ATCM được thiết kế cho đường kính nhỏ số lượng lớn. đường ống. Máy hoạt động bằng cách gắn ID, kẹp và dẫn động bằng khí nén. Cho ăn bằng tay và cho ăn tự động đều là tùy chọn. Máy được sử dụng để gia công mặt, vát và loại bỏ phần cuối của tất cả các đường ống hàn. Với đặc điểm là trọng lượng nhẹ, vận hành dễ dàng, hiệu quả cao, máy được sử dụng rộng rãi cho nhiều dòng sản phẩm ống rời và vát mép, ví dụ như thiết bị trao đổi nhiệt, tường nước, nhà máy điện, nhà thuốc, sản xuất bia, điện lạnh, v.v.
Phạm vi cho ID 12-40mm. Gồm 2 model là ATCM-24 và ATCM-48

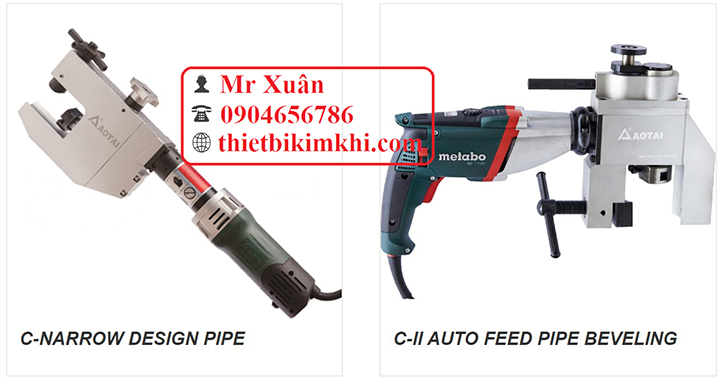

3. Máy vát mép ống kẹp ngoài
Khác với dòng máy vát mép ống kẹp trong định vị bằng lòng trong của ống thì máy vát mép ống kẹp ngoài định vị bằng kẹp chặt mặt ngoài của ống. Quá trình gá kẹp thường sẽ nhanh hơn và dê dàng hơn so với gá kẹp trong, nhưng yêu cầu về không gian gá kẹp.

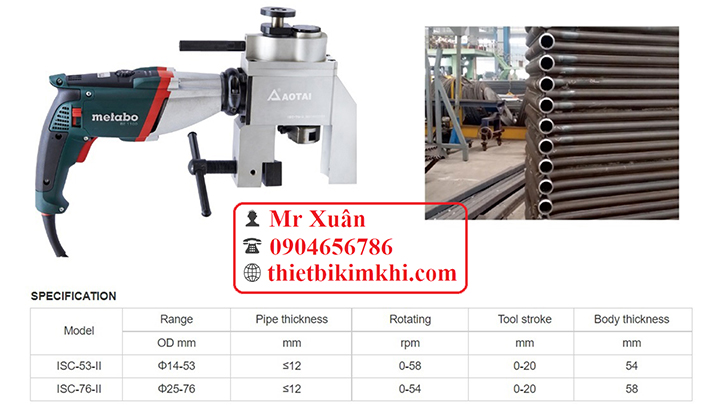

3.1 Máy vát mép ống dòng C-II ăn dao tự động
Máy kẹp ngoài ống, ăn dao tự động, vận hành dễ dàng, nhanh chóng kẹp chặt. Nó được sử dụng rộng rãi được sử dụng trong tường nước, cánh tản nhiệt, bộ tiết kiệm nồi hơi, bộ quá nhiệt, bộ hâm nóng, nhà máy điện và các ngành công nghiệp khác. Phạm vi cho ống OD 14-76mm
Gồm 2 model máy là ISC-53-II và ISC-76-II tương đương với 2 phạm vi kích thước.

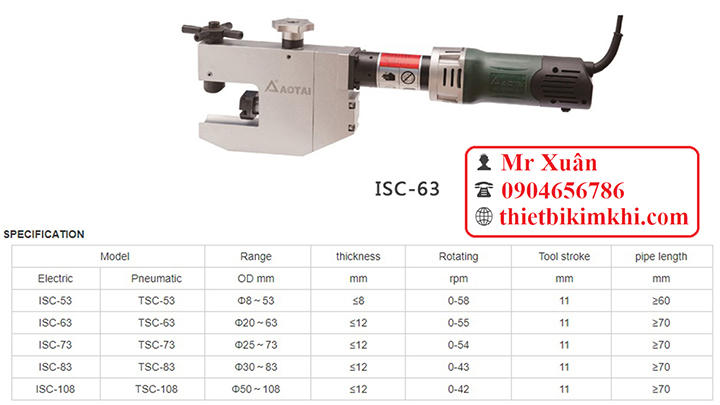

3.2 Máy vát mép ống dòng chữ C-Narrow
Máy được thiết kế để vát mép vị trí làm việc hẹp và đường ống có đường kính nhỏ. OD gắn trên đường ống, một khối kẹp vừa vặn với một kích thước ống, kẹp chặt, dễ vận hành.
Phạm vi cho ống OD 8-108mm
Máy vát mép chạy điện: ISC-53, ISC-63, ISC-73, ISC-83, ISC-108
Máy vát mép chạy khí nén: TSC-53, TSC-63, TSC-73, TSC-83, TSC-108
