MẶT BÍCH MÂM CẶP
Mặt bích của mâm cặp là gì?

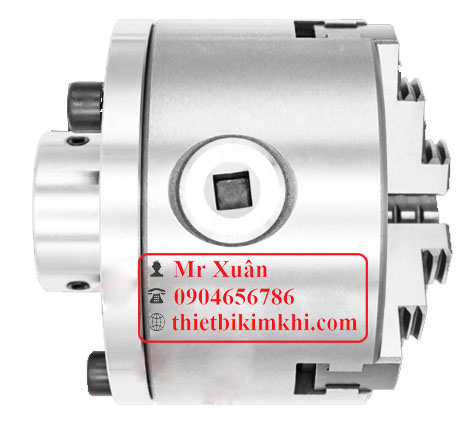

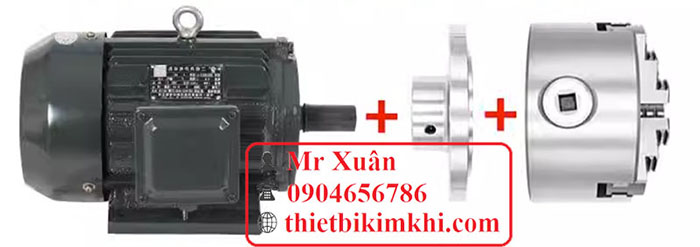

Mặt bích của mâm cặp là cơ cấu để kết nối trục chính hay trục động cơ của máy tiện với mâm cặp, thông qua đó truyền lực quay của trục chính tới mâm cặp.
Mặt bích của mâm cặp hay còn được gọi là đĩa của mâm cặp.
Các loại mặt bích của mâm cặp.
Với dòng kết nối với động cơ hoặc trục chính.
Phương pháp lựa chọn mặt bích mâm cặp
A. Với động cơ.

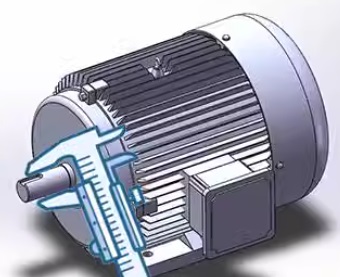

- Đo đường kính trục động cơ để xác định đường kính lỗ trong của mặt bích (đường kính trục động cơ bằng đường kính lỗ trong của mặt bích)
- Chọn đường kính ngoài thích hợp của mâm cặp theo kích thước của phôi (tham khảo phạm vi kẹp của mâm cặp)

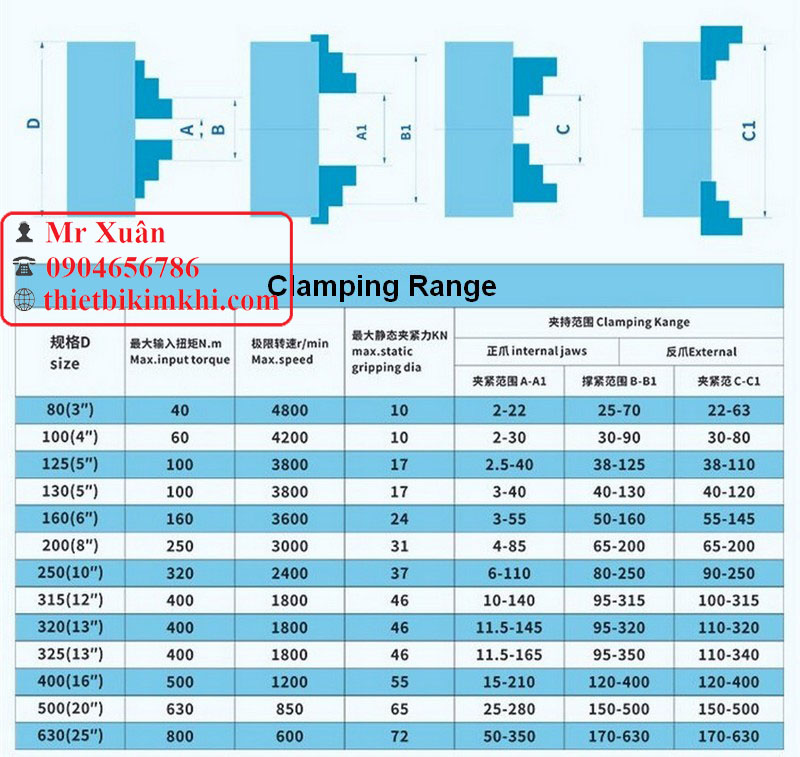

Bảng phạm vi kẹp của mâm cặp, trong đó:
Cột đầu tiên là đường kính ngoài của mâm cặp
AA1: phạm vi kẹp trong
BB1: là phạm vi kẹp ngoài
CC1: là kẹp đảo chấu.
- Chọn đường kính ngoài phù hợp của mặt bích theo đường kính ngoài của mâm cặp (đường kính ngoài của mâm cặp = đường kính ngoài của mặt bích)
B. Không động cơ
- Chọn đường kính ngoài thích hợp của mâm cặp theo kích thước của phôi (tham khảo phạm vi kẹp của mâm cặp)
- Chọn đường kính ngoài phù hợp của mặt bích theo đường kính ngoài của mâm cặp (đường kính ngoài của mâm cặp = đường kính ngoài của mặt bích)
- Chọn kích thước lỗ bên trong của một trong các mặt bích theo đường kính ngoài của mặt bích, nghĩa là đường kính trục động cơ = đường kính lỗ của mặt bích
Có rất nhiều loại mâm cặp có kết cấu và kích thước khác nhau, nên đi theo chúng là nhiều loại mặt bích khác nhau.
Dòng mặt bích cho mâm cặp 3 chấu và 4 chấu ký hiệu K11 và K12 của Trung Quốc.

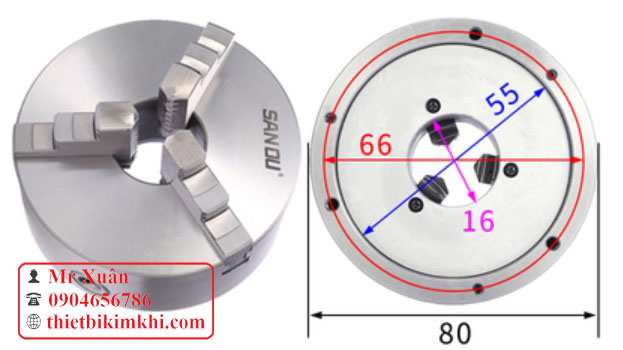

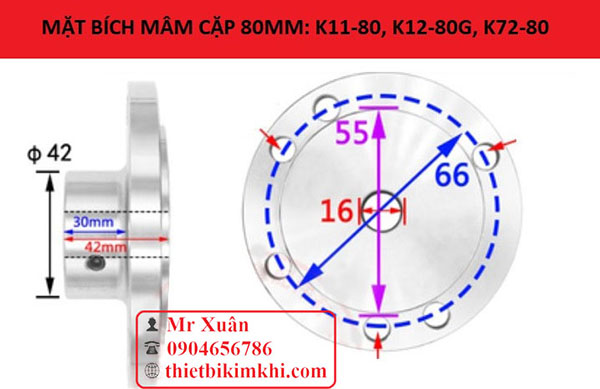

Mặt bích mâm cặp 3 chấu 80mm K11-80 và 4 chấu 100mm K12-80, mâm cặp 4 chấu độc lập K72-80

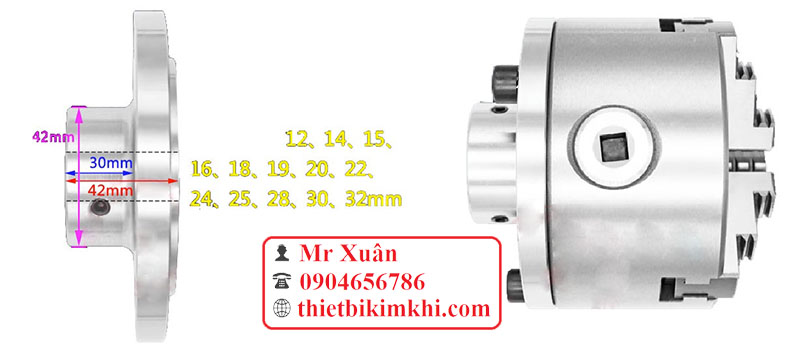

Có nhiều cỡ đường kính lỗ trục chính của mặt bích khác nhau với cùng đường kính mâm cặp 80mm: 12mm, 14mm, 15mm, 16mm, 18mm, 19mm, 20mm, 22mm, 24mm, 25mm. Trong đó dòng phổ biến nhất là mặt bích lắp cho mâm cặp K11-80 của Sanou là cỡ 16mm
Tương ứng kích thước trên mâm cặp

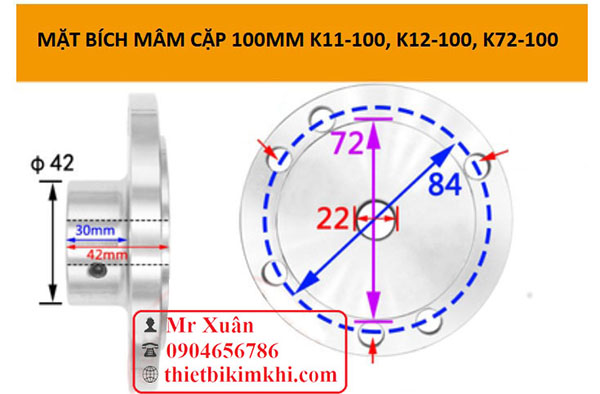

Mặt bích mâm cặp 3 chấu 100mm K11-100 và 4 chấu định tâm 100mm K12-100, mâm cặp 4 chấu không tự định tâm K72-100
Có nhiều cỡ mặt bích với đường kính lỗ khác nhau là 14mm, 15mm, 16mm, 18mm, 19mm, 20mm, 22mm, 24mm, 25mm. Trong đó dòng phổ biến nhất là mặt bích lắp cho mâm cặp K11-100 của Sanou là cỡ 22mm

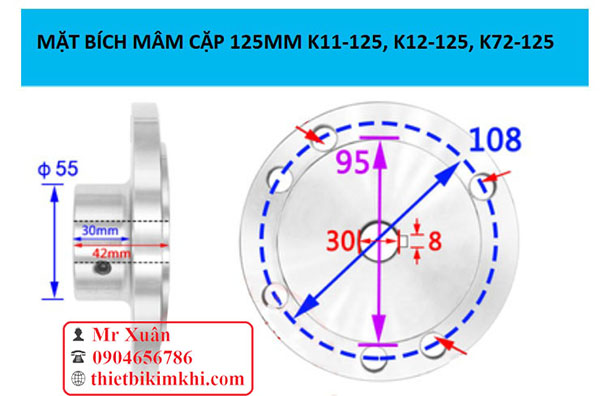

Mặt bích mâm cặp 3 chấu 125mm K11-125 và 4 chấu 125mm K12-125
Có các kiểu mặt bích lỗ trục chính 16, 18, 19, 20, 22, 24, 25, 28, 30, 32mm. Dòng mâm cặp xuất hiện nhiều trên thị trường là mâm cặp Sanou có lỗ trục chính cỡ 30mm

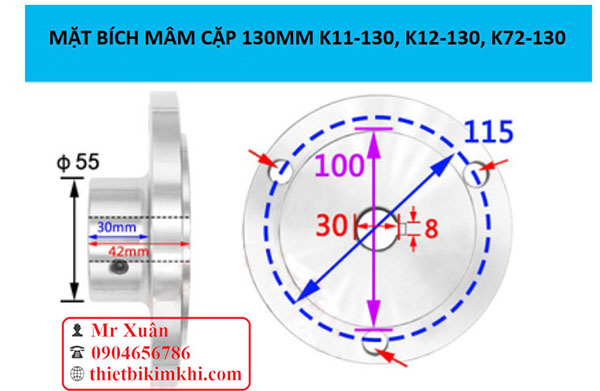

Mặt bích mâm cặp 3 chấu 130mm K11-130 và 4 chấu 130mm K12-130
Có các kiểu mặt bích lỗ trục chính 19, 20, 22, 24, 25, 28, 30, 32mm. Dòng mâm cặp xuất hiện nhiều trên thị trường là mâm cặp Sanou có lỗ trục chính cỡ 30mm
