Mâm cặp khí nén

Mâm cặp khí nén là gì

Mâm cặp khí nén là mâm gá kẹp sản phẩm thông qua đóng mở chấu kẹp hoặc collet bằng lục kẹp khí nén.

Các loại mâm cặp khí nén

Mâm cặp khí nén dạng quay được lắp trên các máy tiện, mài, …

Mâm cặp khí nén không quay được lắp đồ gá kẹp chi tiết  để gia công trên máy khoan, máy taro, máy phay

Mâm cặp khí nén loại chấu kẹp như mâm cặp khí nén loại 3 chấu, mâm cặp khí nén 4 chấu, mâm cặp khí nén 6 chấu, …

Mâm cặp khí nén loại collet.

Mâm cặp khí nén trục đặc

Mâm cặp khí nén trục rỗng thường để kẹp các chi tiết cấp phôi qua lỗ trục chính

Mâm cặp khí nén kẹp chi tiết nhỏ và mâm cặp khí nén kẹp chi tiết lớn.

Mâm cặp khí nén đài loan, trung quốc, ...

Mâm cặp khí nén bằng thép trên các máy công cụ và mâm cặp bằng nhôm để gá kẹp các chi tiết nhẹ hoặc lắp trên các tay robot…

Video hoạt động mâm căp khí nén

So sánh  mâm cặp khí nén với các loại mâm cặp cơ và mâm cặp thủy lực hay tại sao dùng mâm cặp khí nén, lúc nào dùng mâm cặp khí nén.

So sánh mâm cặp cơ và mâm cặp khí nén: thì mâm cặp khí nén gá kẹp sản phẩm nhanh hơn, chỉ cần gạt hoặc đạp chân để đóng mở mâm cặp hoặc điều khiển tự động theo lập trình đóng mở khí để đóng mở mâm cặp thay vì phải dùng chìa vặn để đóng mở mâm cặp. Tiết kiệm thời gian, nâng cao tự động hóa giúp tăng năng suất lao động.

So với mâm cặp thủy lực thì mâm cặp khí nén: thì mâm cặp lực khí nén lực kẹp không lớn bằng mâm cặp thủy lực nhất là với các gia công cần lực kẹp chi tiết rất lớn, còn với các gia công tiện thông thường thì mâm cặp khí nén với lực kẹp vẫn rất tốt. Cùng một kích thước gá kẹp thì giá thành mâm cặp khí sẽ rẻ hơn nhiều so với mâm căp thủy lực. Do mâm căp thủy lực cần có xy lanh quay đóng mở mâm cặp và trạm nguồn thủy lực để điều khiển xy lanh quay.

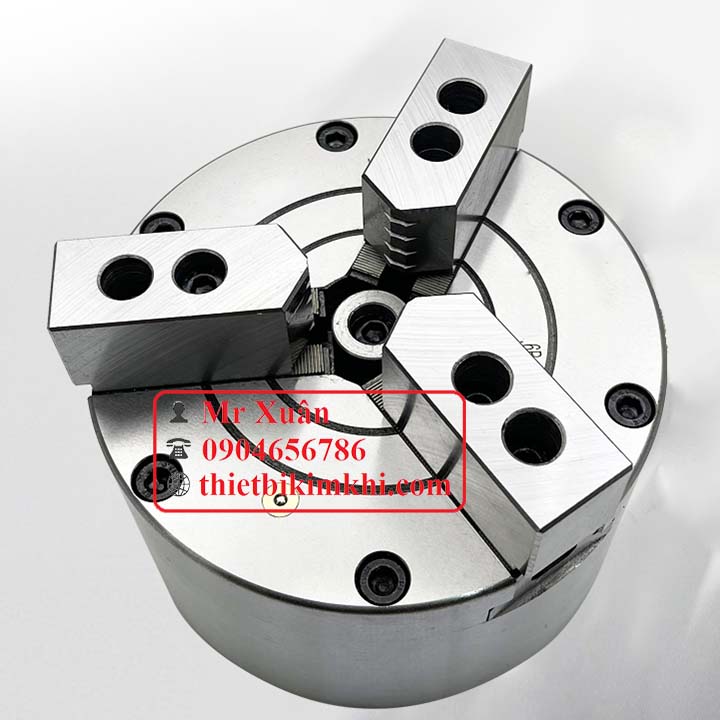

 Mâm cặp khí nén 3 chấu lắp trên máy tiện hay mâm cặp khí nén loại quay

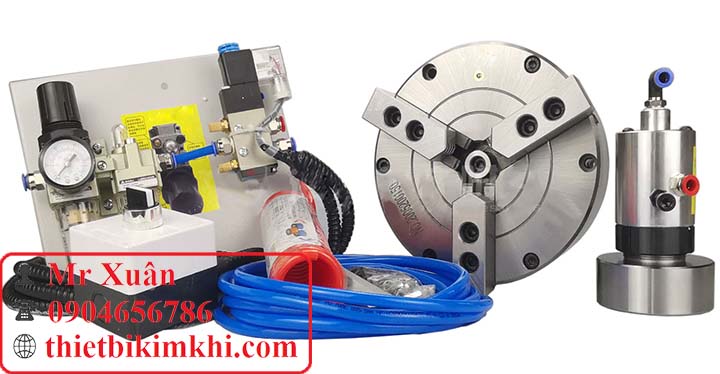

Và một bộ đầy đủ gồm gồm hệ thống valve, dây khí và đồng hồ áp và bảng điều khiển của mâm cặp máy tiện điều khiển khí nén.

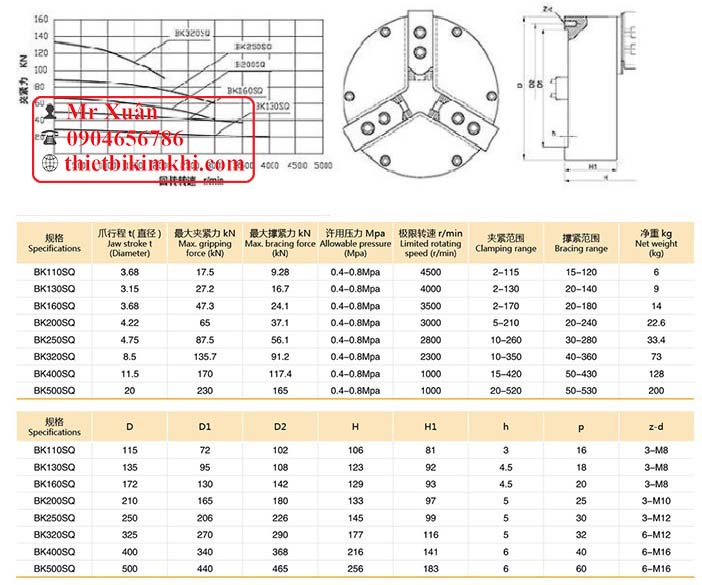

Bảng thông số kỹ thuật mâm cặp khí nén

Với các kích thước như

Mâm cặp khí nén 3 chấu máy tiện đường kính 110 phạm vi kẹp trong 2-115mm và kẹp bung là 15-120mm với tốc độ quay lớn nhất là 4500 vòng/phút

Mâm cặp kẹp khí 3 chấu đường kính 200mm phạm vi kẹp trong 5-210mm và kẹp bung là 20-240mm với tốc độ quay lớn nhất là 3000 vòng/phút

Ngoài ra còn có các kích thước khác.

Mâm cặp khí nén đường kính 130mm, 160mm

Mâm cặp máy tiện kẹp khí nén đường kính lớn 250mm, 320mm, 400mm, 500mm.

Các bước lắp đặt mâm cặp khí nén

Với mâm cặp cơ thông thường đã quen thuộc, với mâm cặp gá kẹp bằng khí nén thì thường câu hỏi đặt ra là mâm kẹp cặp khí lắp đặt như thế nào hay phương pháp lắp đặt mâm cặp khí.

Quá trình lắp đặt cũng gần giống như lắp của mâm cặp thủy lực chỉ là thay dây nguồn thủy lực bằng dây khí và không có xy lanh quay như mâm cặp thủy lực.

Bảng giá mâm cặp khí nén 3 chấu máy tiện.

So với các dòng mâm cặp khí nén khác thì đây là dòng mâm cặp khí nén giá rẻ hơn nhiều, nhất là so với với các dòng mâm cặp khí nén Đài Loan với kết cấu chỉ là dây khí cắp trực tiếp vào thân của mâm chứ không phải là đằng sau của mâm.

Đây là dòng mâm cặp khí nén kẹp đường kính to giá rẻ mà các dòng mâm cặp khí nén khác không có.
