Mâm cặp khí nén là gì?
Mâm cặp khí nén là mâm cặp thông qua valve điều khiển khí nén để kẹp chặt chi tiết bằng lực khí nén.
Các loại mâm cặp khí nén:
Mâm cặp đóng mở bằng khí nén không quay: thường lắp cho đồ gá như máy khoan, máy phay.
Mâm cặp khí nén quay được, thường lắp cho máy tiện:
+ Mâm cặp khí nén dạng collet thường dùng kẹp các chi tiết nhỏ, rất phù hợp cho các chi tiết kích thước nhỏ với số lượng lớn. Khi thay đổi chi tiết kẹp cần thay đổi collet.
+ Mâm cặp khí nén dạng chấu cặp thì phạm vi ứng dụng rộng hơn, có thể kẹp các chi tiết lớn hơn so với mâm cặp khí nén dạng collet, nhưng suất đầu tư thường cao hơn.

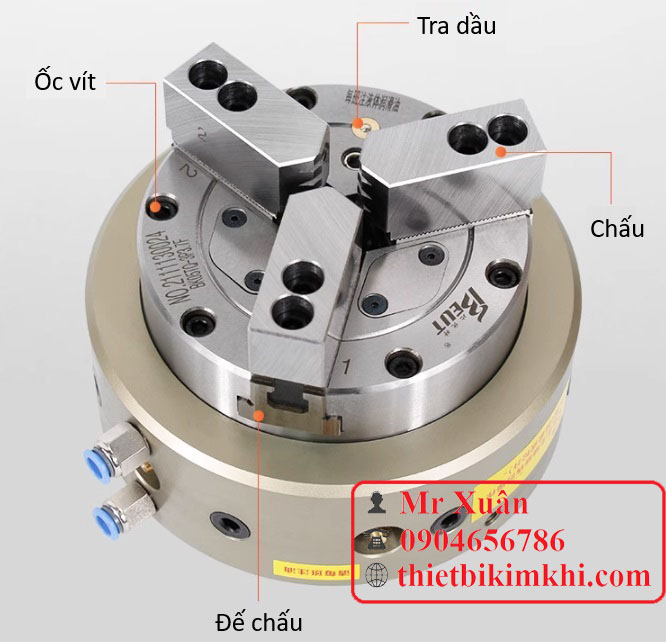

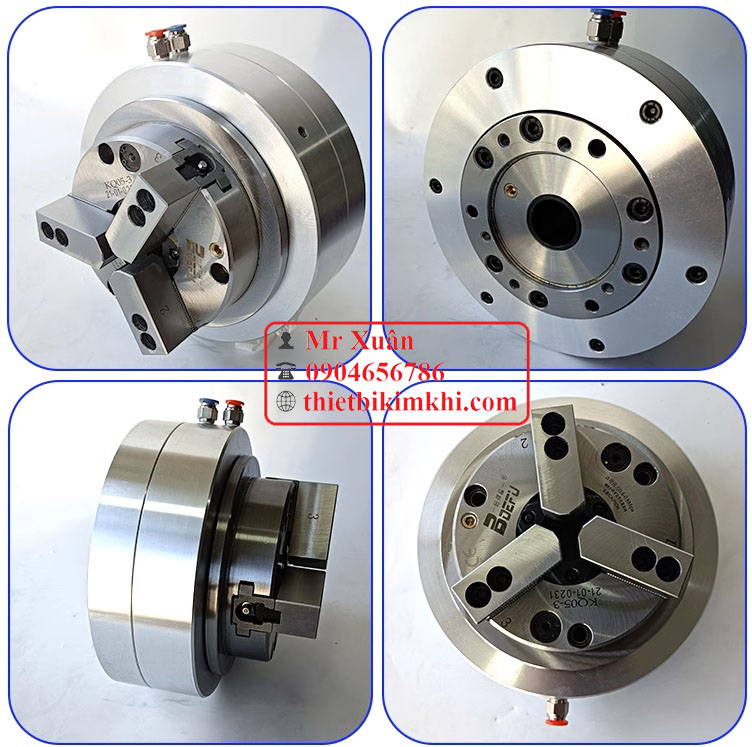

Cấu tạo của mâm cặp khí nén loại 3 chấu quay được.
Kết nối giữa mâm kẹp khí nén và trục chính là kêt nối trụ ngắn, người dùng không cần thay đổi kết cấu của máy công cụ mà chỉ cần trang bị mặt bích kết nối phù hợp với máy và mâm, việc cài đặt rất dễ dàng.

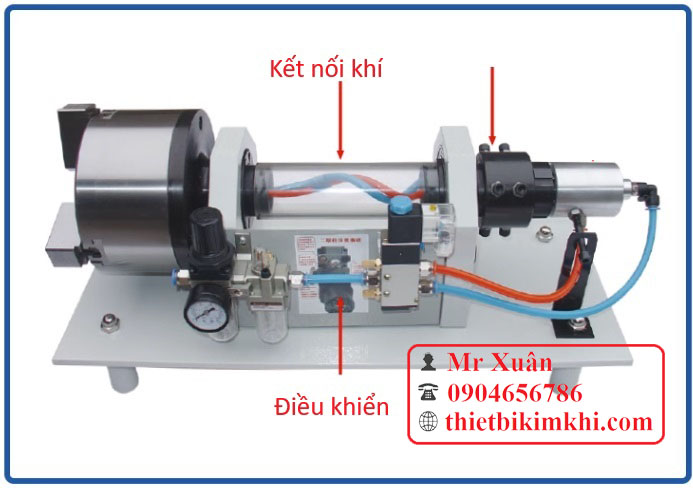

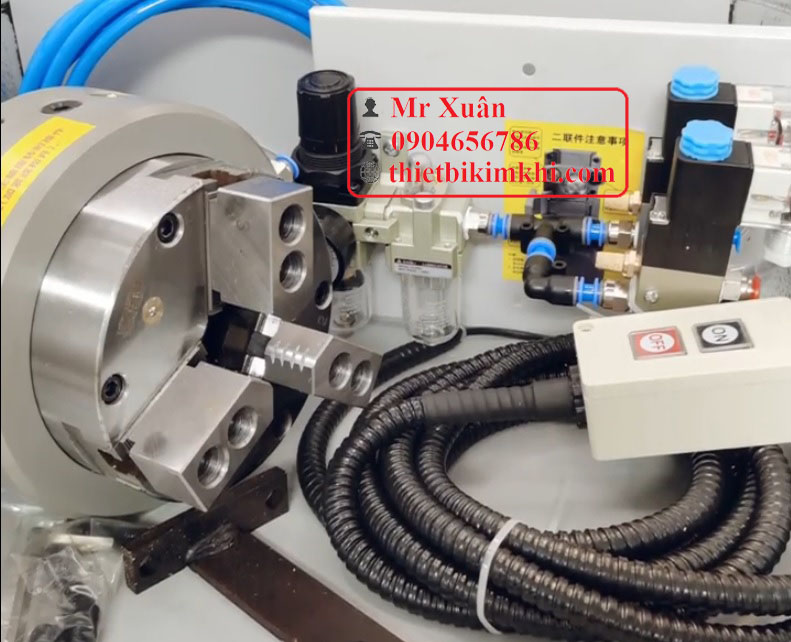

Mâm cặp khí và các phụ kiện

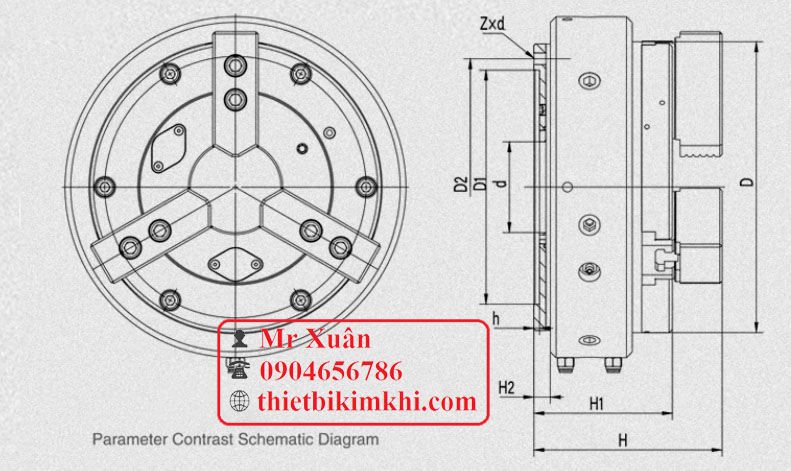

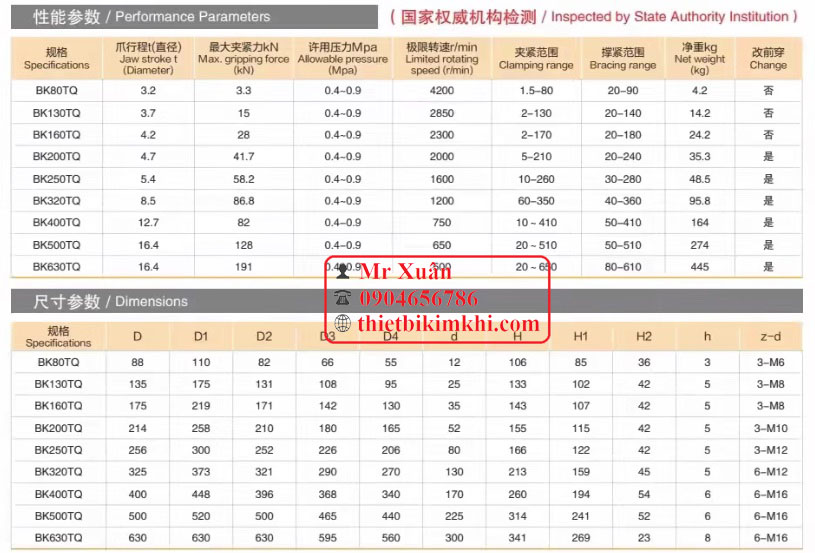

Thông số kỹ thuật mâm cặp 3 chấu loại khí nén

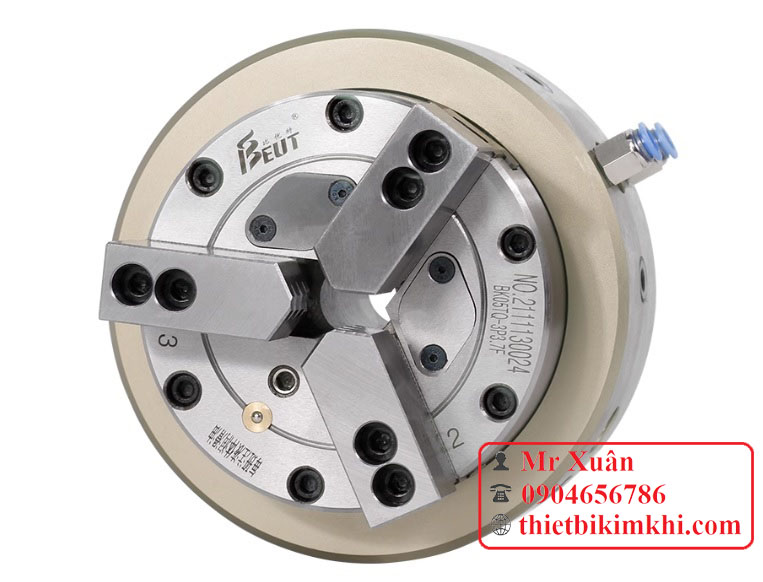

Mâm cặp khí nén BK80TQ với đường kính mâm cặp 88mm, phạm vi kẹp 1.5-80mm, lỗ thông 12mm
Mâm cặp khí nén BK130TQ với đường kính mâm cặp 150mm, phạm vi kẹp 2-130mm, lỗ thông 25mm
Mâm cặp khí nén BK160TQ với đường kính mâm cặp 175mm, phạm vi kẹp 2-170mm, lỗ thông 35mm
Mâm cặp khí nén BK200TQ với đường kính mâm cặp 214mm, phạm vi kẹp 5-210mm, lỗ thông 52mm
Mâm cặp khí nén BK250TQ với đường kính mâm cặp 256mm, phạm vi kẹp 10-260mm, lỗ thông 80mm
Mâm cặp khí nén BK320TQ với đường kính mâm cặp 325mm, phạm vi kẹp 10-350mm, lỗ thông 130mm
Mâm cặp khí nén BK400TQ với đường kính mâm cặp 400mm, phạm vi kẹp 10-410mm, lỗ thông 170mm
Mâm cặp khí nén BK500TQ với đường kính mâm cặp 500mm, phạm vi kẹp 20-510mm, lỗ thông 225mm
Mâm cặp khí nén BK630TQ với đường kính mâm cặp 630mm, phạm vi kẹp 20-650mm, lỗ thông 300mm

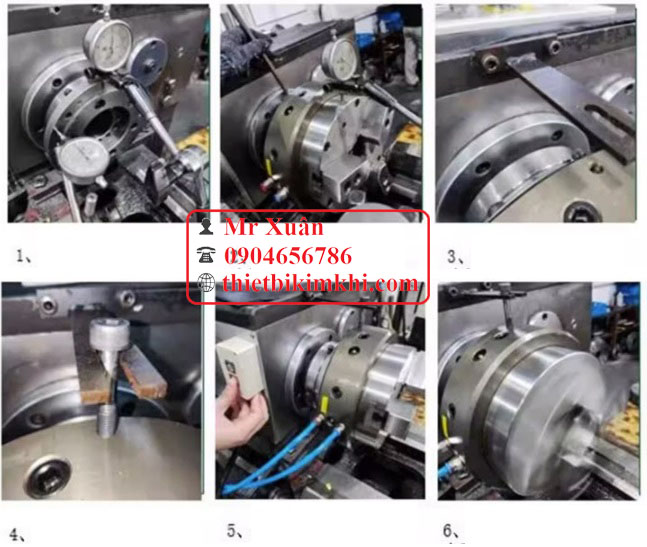

Lắp đặt mâm cặp khí nén
Lưu ý sử dụng mâm cặp khí.
Cần lưu ý:
1. Ngoài dòng mâm cặp khí nén 3 chấu trên còn có loại mâm cặp khí nén 4 chấu tương ứng.
2. Dòng mâm cặp khí nén thường chỉ có hành trình nhỏ, khi kẹp điều chỉnh đến gần phạm vi cần kẹp.
- Như mâm BK80TQ hành trình chấu chỉ là 3.2mm
- Mâm BK200TQ hành trình chấu chỉ là 4.7mm
3. Ngoài dòng mâm cặp khí nén đi dây cạnh còn có dòng đi dây khí qua lỗ trục chính.
4. Mâm cặp khí yêu cầu cố định áp suất, sau khi hoàn thành thao tác kẹp hoặc nới lỏng, nguồn khí cần được cắt bỏ.
5. Trong quá trình mâm cặp quay, không được nhấn công tắc và chỉ có thể vận hành sau khi đã dừng hoàn toàn. Có một vòng đệm được lắp trong rãnh vòng phân phối khí của mâm cặp. Ở trạng thái phồng lên, vòng đệm được gắn chặt vào thân mâm cặp. Chi sau khi cắt nguồn khí mâm cặp mới có thể quay, nêu không sẽ gây hư hỏng do ma sát.
6. Vòng phân phối khí là một bộ phận lơ lửng trên mâm cặp và không quay cùng mâm cặp.
7. Việc lắp đặt giá đỡ chống xoay phải được chọn ở vị trí chắc chắn, tránh lắp đặt trên vỏ máy và ngăn mâm cặp cộng hưởng với máy khi nó quay.
8. Áp suất của mâm cặp phải nằm trong khoảng 0.4-0.8Mpa
9. Khi mâm cặp ngừng hoạt động, cần giữ hàm mâm cặp ở trạng thái mở.
10. Khi mâm cặp đang kẹp phôi, bạn cần nhấn và giữ nút kẹp trong 2-4 giây rồi thả ra để đảm bảo phôi đã được kẹp chặt để làm việc.
11. Vòi phun dầu của vòng phân phối khí và mâm cặp cần phải được đổ đầy mỗi ca để đảm bảo mâm cặp được bôi trơn hoàn toàn.
