Mâm cặp 3 chấu 500mm K11-500

Mâm cặp 3 chấu đường kính ngoài 500mm với các thông số K11-500

- Mâm cặp 3 chấu tự định tâm

-  Đường kính ngoài 500mm

-  Lỗ trục chính 210mm

-  Chiều dày mâm cặp không tính chiều cao chấu là 115.4mm, gồm cả chiều cao chấu là 174mm

- Mâm cặp sau sẽ kết nối với máy tiện thông qua mặt bích được liên kết bởi mặt bậc và 3 vít

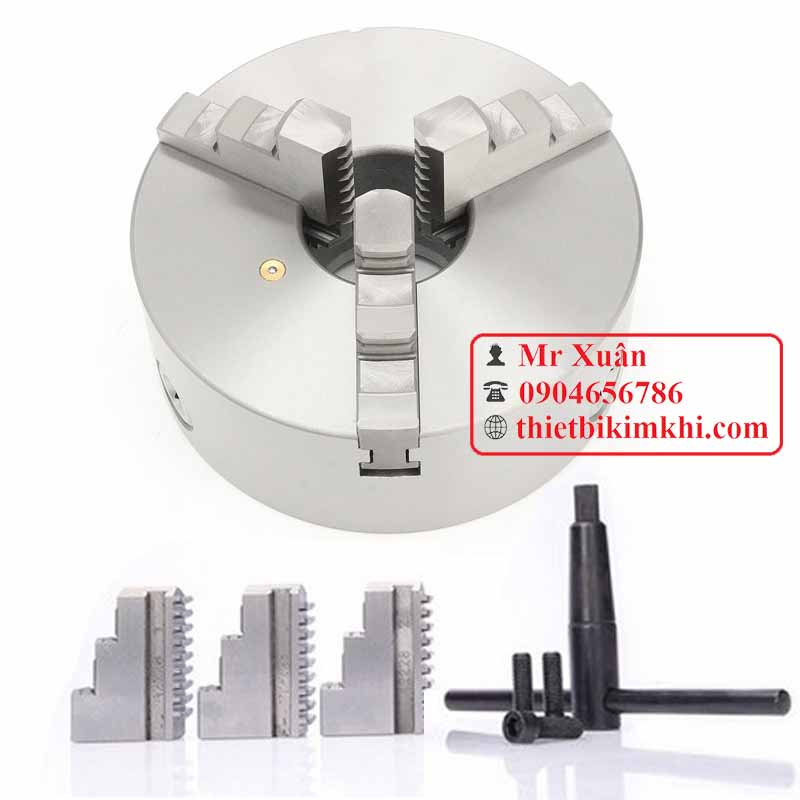

Phụ kiện đi theo mâm cặp gồm

- Một bộ chấu phải 500mm lắp trên mâm và một bộ chấu trái 500mm để ngoài

- Một chìa vặn đóng mở mâm cặp

- 3 con vít.

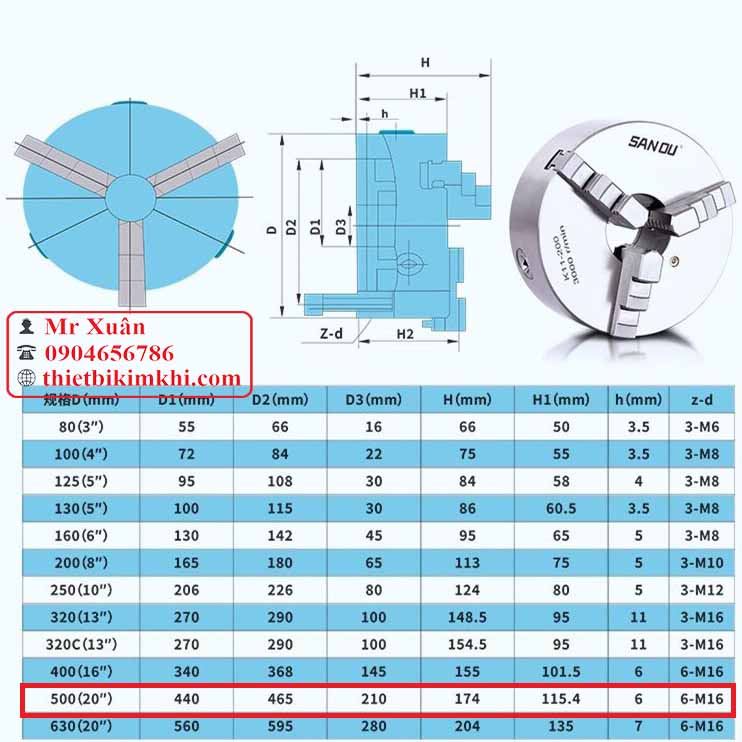

Bảng thông số kỹ thuật của mâm cặp máy tiện 500mm

Thông thường khi nói đến kích thước mâm cặp ta thường nói đến đường kinh ngoài của mâm cặp và khi lắp ráp mâm cặp thì quan tâm đến mặt sau của mâm cặp với các kích thước lắp ghép là kích thước mặt bích của mâm cặp là kích thước D và D1 cũng như vị trí các vít bắt vào mặt bích mâm cặp là D2. Nhưng với nhu cầu sử dụng thì kích thước quan tâm lại là đường kính kẹp của mâm cặp

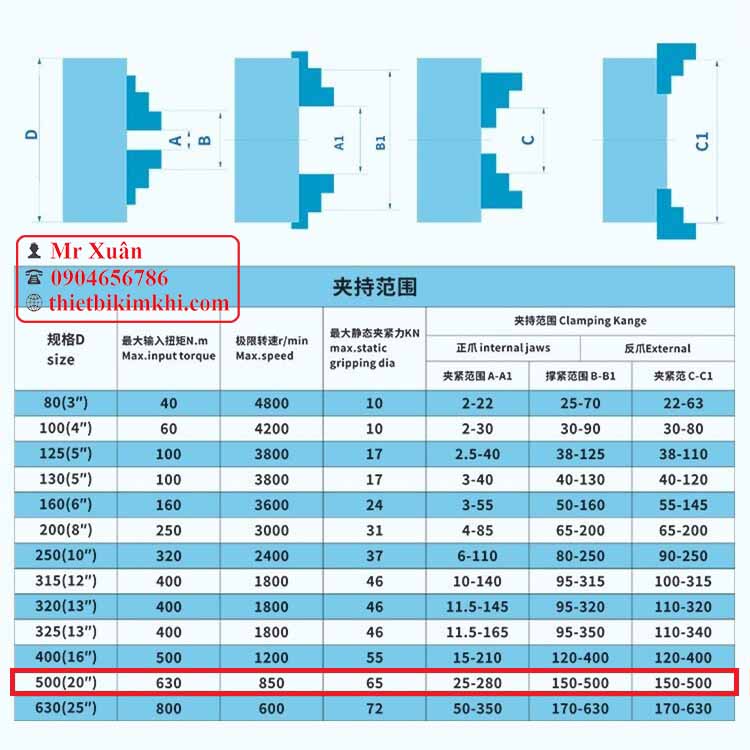

Phạm vi kẹp của mâm cặp K11-500 Sanou là

Với chấu kẹp thuận mâm cặp 500mm hay còn gọi là chấu kẹp phải

- Phạm vi kẹp trong là AA1: 25-280mm

- Phạm vi kẹp bung là BB1: 150-500mm

Với chấu kẹp ngược hay chấu kẹp trái 500mm là

- Phạm vi kẹp ngoài vào CC1: 150-500mm

Là hãng sản xuất mâm cặp lớn, sản phẩm mâm cặp khi sản xuất ra được sản xuất trên các thiết bị hiện đại với các tiêu chuẩn khắt khe đảm bảo các độ chính xác của sản phẩm gia công cơ khí. Bảng kiểm tra độ chính xác của mâm cặp khi xuất xưởng

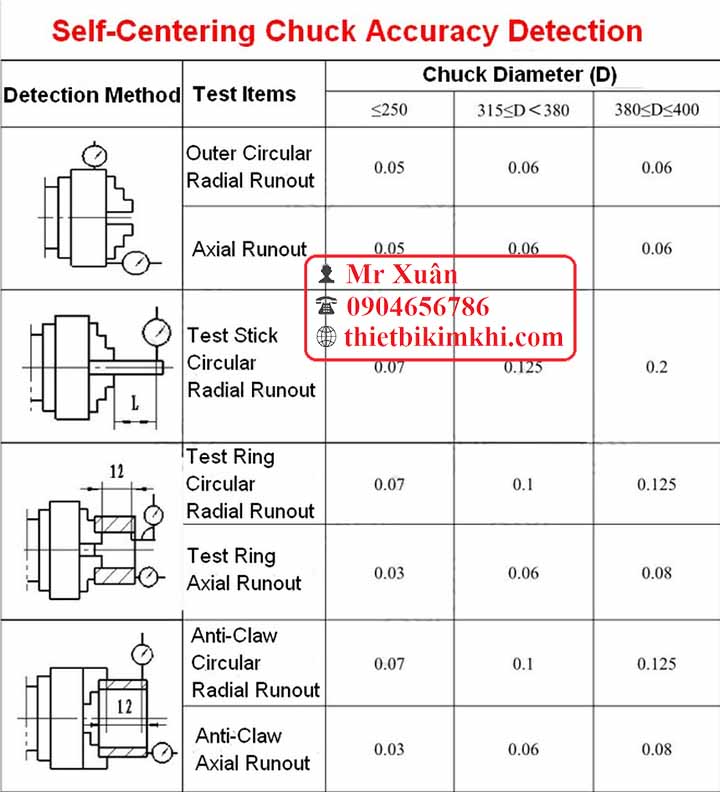

Bảng kiểm tra độ chính xác của mâm cặp khi xuất xưởng

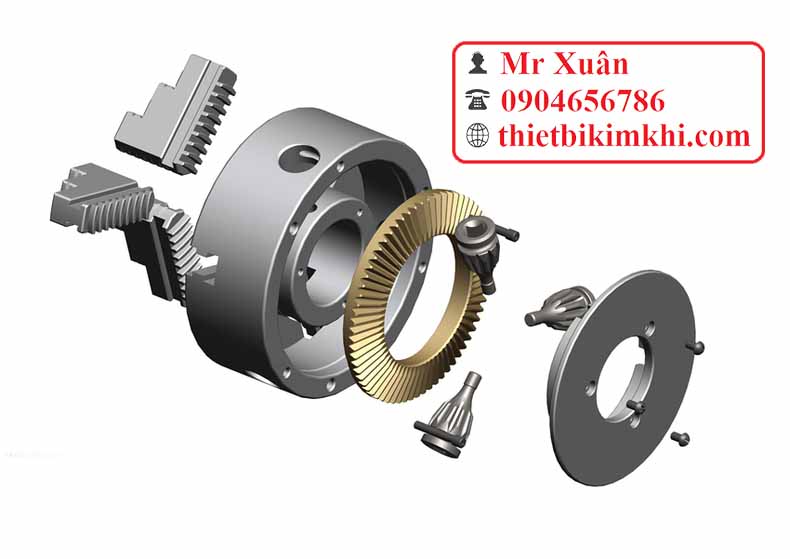

Kết cấu của mâm cặp dưới dạng 3D

Bảng giá của mâm cặp 3 chấu

Với các dòng mâm cặp 3 chấu tự định tâm máy tiện đường kính 500mm K11-500 có giá cả tương đối rẻ so với mâm Đài Loan. Mâm cặp 3 chấu đường kính 500mm sanou hay mâm cặp 500mm quả địa cầu đều có giá là 15.800.000 VND. Với cùng đường kính mâm cặp đài loan 500m tương đương là VSC-20A giá là 27.200.000VND hay VSK-20 Vertex có giá 98.500.000 VND

Giới thiệu mâm hãng Sanou

Chúng tôi xin giới thiệu về hãng sản xuất mâm cặp: CÔNG TY TNHH MÁY SANOU là một trong những công ty lớn sản xuất mâm cặp, bầu cặp mũi khoan, chống tâm và các phụ kiện máy công cụ. Công ty rất coi trọng sự phát triển và bảo vệ sở hữu trí tuệ. Cho đến ngày 1 tháng 1 năm 2010, Sanou đã sở hữu 365 bằng sáng chế liên quan đến máy khoan và máy tiện (bao gồm 2 bằng sáng chế của Đức và 4 bằng sáng chế của Hoa Kỳ) và 8 đơn xin cấp bằng sáng chế khác đã được xác nhận bởi Cục sở hữu tài sản thông minh quốc gia.

Với dòng mâm cặp công ty cung cấp các chủng loại

  • Mâm cặp 3 chấu, mâp cặp 4 chấu, mâm cặp 5 chấu, mâm cặp 6 chấu
  • Chuôi côn ghép mặt bích mâm cặp
  • Mâm cặp có phần răng phía sau
  • Mâm cặp có chuôi côn phía sau
  • Mâm cặp 4 chấu kẹp gỗ
  • Các kiểu mặt bích khác nhau để kết nối mâm cặp với máy tiện

Mâm cặp 3 chấu đường kính 200mm model K11-200, đây là dòng mâm cặp 3 chấu thường dùng trên các máy tiện cỡ vừa để kẹp các sản phẩm có đường kính trung bình.

Bên cạnh dòng sản phẩm mâm cặp 3 chấu đường kính cặp 200mm K11-200 chúng tôi còn cung cấp các chủng loại

Mâm cặp 3 chấu:

Mâm cặp 3 chấu đường kính mâm cặp 80mm model K11-80 hay còn gọi mâm cặp 3 chấu 80mm

Mâm cặp 3 chấu đường kính mâm cặp 100mm model K11-100 hay còn gọi mâm cặp 3 chấu 100mm

Mâm cặp 3 chấu đường kính mâm cặp 125mm model K11-125 hay còn gọi mâm cặp 3 chấu 125mm

Mâm cặp 3 chấu đường kính mâm cặp 130mm model K11-130 hay còn gọi mâm cặp 3 chấu 130mm

Mâm cặp 3 chấu đường kính mâm cặp 160mm model K11-160 hay còn gọi mâm cặp 3 chấu 160mm

Mâm cặp 3 chấu đường kính mâm cặp 200mm model K11-200 hay còn gọi mâm cặp 3 chấu 200mm

Mâm cặp 3 chấu đường kính mâm cặp 240mm model K11-240 hay còn gọi mâm cặp 3 chấu 240mm

Mâm cặp 3 chấu đường kính mâm cặp 250mm model K11-250 hay còn gọi mâm cặp 3 chấu 250mm

Mâm cặp 3 chấu đường kính mâm cặp 315mm model K11-315 hay còn gọi mâm cặp 3 chấu 315mm

Mâm cặp 3 chấu đường kính mâm cặp 320mm model K11-320 hay còn gọi mâm cặp 3 chấu 320mm

Mâm cặp 3 chấu đường kính mâm cặp 400mm model K11-400 hay còn gọi mâm cặp 3 chấu 400mm

Mâm cặp 3 chấu đường kính mâm cặp 500mm model K11-500 hay còn gọi mâm cặp 3 chấu 500mm

Mâm cặp 3 chấu đường kính mâm cặp 630mm model K11-630 hay còn gọi mâm cặp 3 chấu 630mm

Mâm cặp 3 chấu đường kính mâm cặp 800mm model K11-800 hay còn gọi mâm cặp 3 chấu 800mm

Mâm cặp 3 chấu đường kính mâm cặp 1000mm model K11-1000 hay còn gọi mâm cặp 3 chấu 1000mm

Mâm cặp 4 chấu

Mâm cặp 4 chấu đường kính mâm cặp 80mm model K12-80G hay còn gọi mâm cặp 4 chấu 80mm

Mâm cặp 4 chấu đường kính mâm cặp 100mm model K12-100 hay còn gọi mâm cặp 4 chấu 100mm

Mâm cặp 4 chấu đường kính mâm cặp 130mm model K12-130 hay còn gọi mâm cặp 4 chấu 130mm

Mâm cặp 4 chấu đường kính mâm cặp 160mm model K12-160 hay còn gọi mâm cặp 4 chấu 160mm

Mâm cặp 4 chấu đường kính mâm cặp 200mm model K12-200 hay còn gọi mâm cặp 4 chấu 200mm

Mâm cặp 4 chấu đường kính mâm cặp 250mm model K12-250 hay còn gọi mâm cặp 4 chấu 250mm

Mâm cặp 4 chấu đường kính mâm cặp 320mm model K12-320 hay còn gọi mâm cặp 4 chấu 320mm

Mâm cặp 4 chấu đường kính mâm cặp 400mm model K12-400 hay còn gọi mâm cặp 4 chấu 400mm

Mâm cặp 4 chấu đường kính mâm cặp 630mm model K12-630 hay còn gọi mâm cặp 4 chấu 630mm
