Kim đo 3D loại kim dài Haimer 80.363.00
Kim đo 3D loại kim dài Haimer hay còn gọi là đầu dò loại dài, kim đo loại dài, kim đo đường kính 8mm, kim đo 3D hãng Haimer, đầu dò dài 80.363.00, kim đo cho đầu đo 3D, đầu đo cho đồng hồ so 3D, kim đo cho đầu kiểm tra 3D, kim đo loại dài cho đầu đo 3D, đầu dò dài đường kính mũi 8mm, 80.363.00 Haimer.

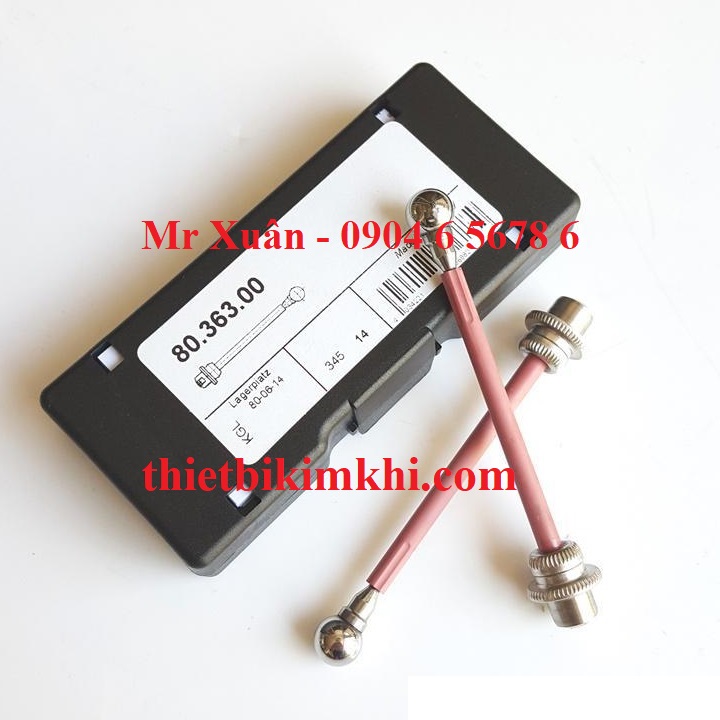

Hình ảnh kim đo 3D 80.363.00

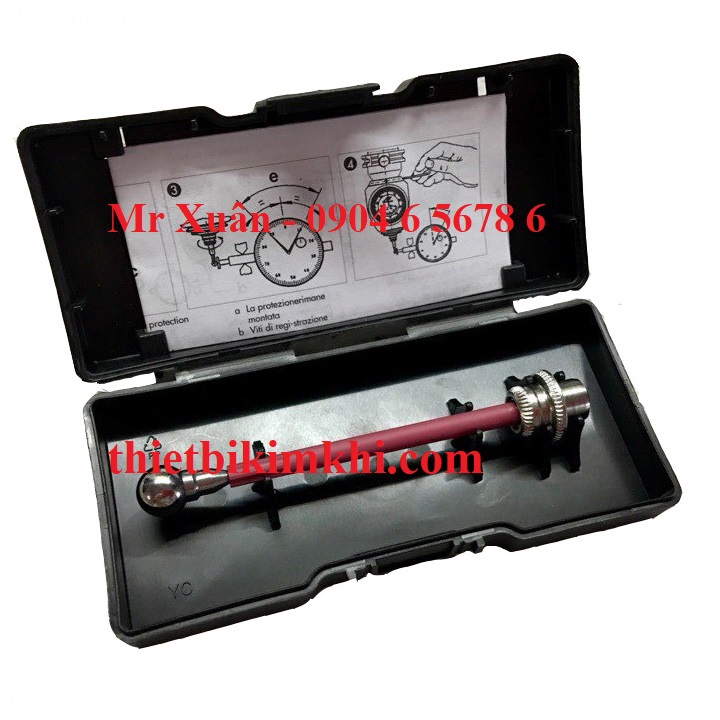

Sản phẩm đựng trong hộp nhựa
Đầu dò dài cho đầu đo 3D
Các đầu đo 3D là thiết bị đo rất chính xác cho các dòng máy phay CNC, máy gia công EDM giúp xác định điểm gốc và kích thước phôi một cách nhanh chóng, dễ dàng theo các trục X,Y,Z. Đầu đo gồm 2 phần một phần là đầu đo và một phần là kim đo. Kim đo là bộ phận tiếp xúc trực tiếp với phôi đo để xác định tọa độ, một số trường hợp do các yếu tố chủ quan và khách quan khiến đầu đo chạy quá nhanh qua sản phẩm cần đo hoặc xuống quá sâu so với bề mặt sản phẩm cần đo thì sẽ gây ra gẫy kim đo 3D, nếu không va chạm với phần thân ta chỉ cần thay kim đo
Thông số kỹ thuật của kim đo 3D loại dài
- Đường kính cầu đo: 8mm
- Chiều dài kim đo không tính phần ren trên: 69mm
- Đường kính phần trụ lắp với thân đầu đo: 7.5mm
- Ren trong: M3

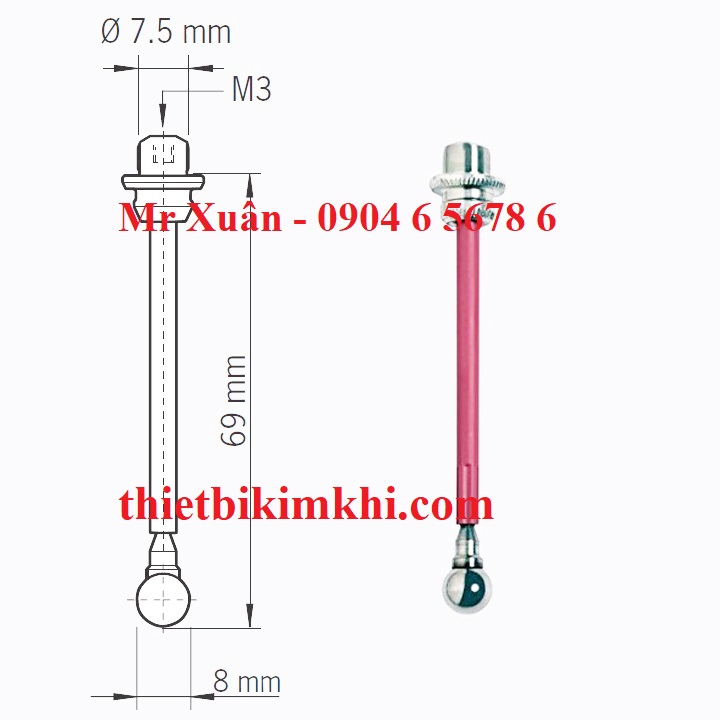

Kim đo 3D loại dài
Kim đo có thể kết hợp với nhiều loại đầu đo khác nhau như đầu đo 3D mặt đồng hồ cơ hay đầu đo 3D đồng hồ điện tử.

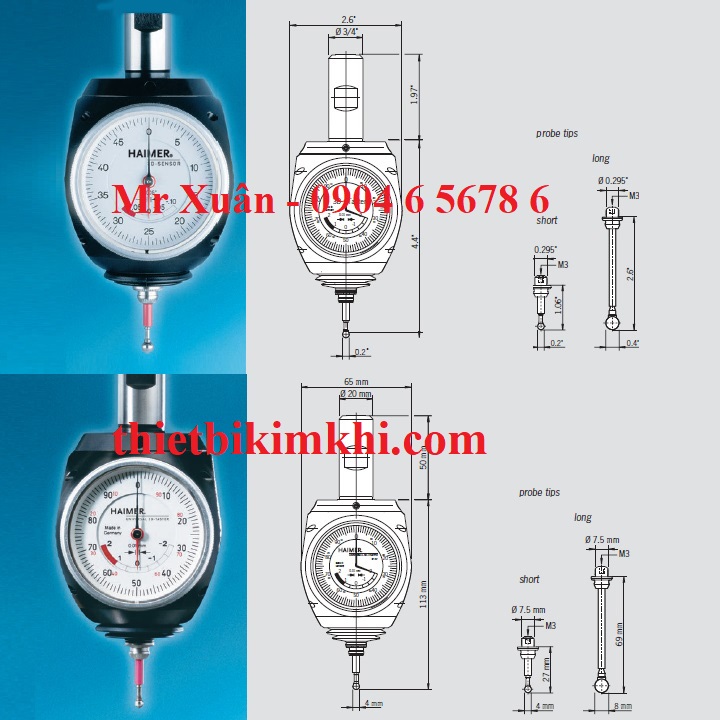

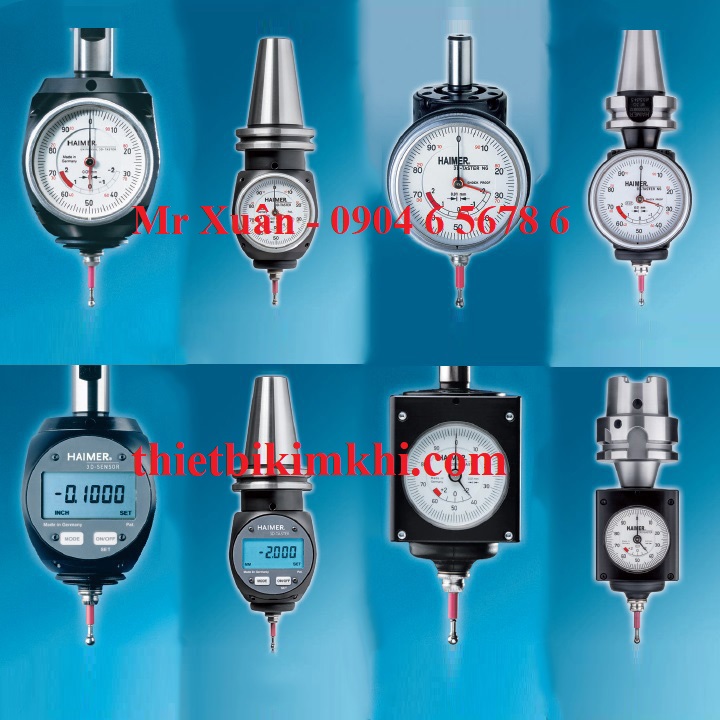

Hình ảnh một số loại đầu đo sử dụng kim đo 3D
Một số hình ảnh khác của kim đo 3D loại ngắn
Lựa chọn kim đo như thế nào.
Việc lựa chọn kim đo phụ thuộc vào loại đầu đo đang sử dụng, kích thước phần trục kết nối cũng như nhu cầu sử dụng
- Kim đo cho loại đầu đo nào
- Kim đo chân thẳng hay chân cong
- Kim đo chân ngắn hay chân dài
- Kim đo kích thước thế nào.
Hình ảnh và kích thước một số loại kim đo.
