Bàn hút chân không máy phay

1. Giới thiệu bàn hút chân không

Bàn hút chân không là gì?

Bàn hút chân không là dụng cụ để giữ phôi dính chặt vào bàn máy để gia công với các đặc điểm.

- Bàn hút chân không có thể giữ các sản phẩm dạng tấm có từ tính và không từ tính như tấm đồng, nhôm, inox, nhựa, thủy tinh, than chì , … những loại vật liệu mà bàn từ không gá kẹp được.

- Những sản phẩm mà khó gá kẹp với các phương pháp gá kẹp thông thường

- Tiết kiệm thời gian gá kẹp so với các phương pháp gá kẹp thông thường.

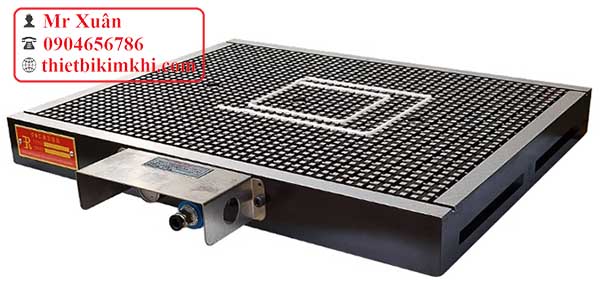

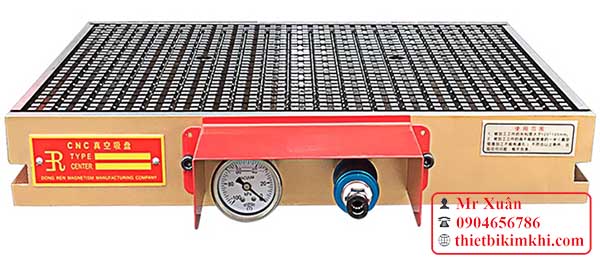

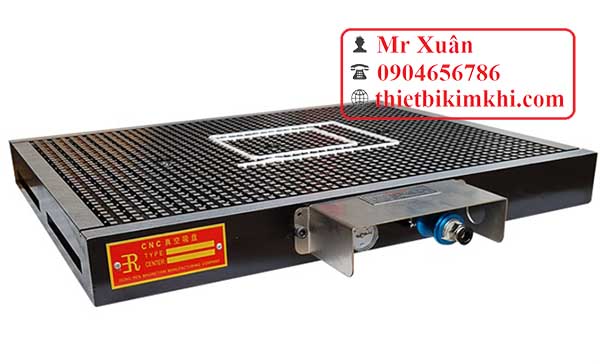

Giơí thiệu bàn hút chân không máy phay.

Được thiết kế liên khối, với hàm lượng các bon cao, dễ dàng hoạt động.

Bàn hút chân không áp dụng thiết kế tích hợp để kết nối với đường ống dẫn khí của máy nén khí để có thể được sử dụng mà không cần nguồn điện và không tiêu thụ năng lượng.

Lực kẹp mạnh trên 90KPa

Khuyến nghị kích thước phôi không nhỏ hơn 100*100*2mm



Độ chính xác cao với độ song song đạt <0.02mm

Cốc hút được làm bằng thép cacbon cao với quay trình làm nguội và tôi luyện và nung đặc biệt chống mài mòn và chống ăn mòn

1.1 Thông số sản phẩm

- Áp suất yêu cầu: 100KPa

- Vật liệu: thép cacbon các bon cao đã được xử lý nhiệt

- Phụ kiện máy gồm: than máy và các phụ kiện của bàn hút chân không đồng hồ khí, 4 bộ vít, 10m gioăng cao su cho bàn hút chân không.

- Phôi áp dụng: tấm nhôm, tấm đồng, thép không gỉ, bakelite, than chì, thủy tinh, acrylic, PVC và các vật thể phẳng khác.

- Máy gia công áp dụng: trung tâm gia công CNC, máy phay CNC, máy khắc, máy mài và các máy công cụ đứng khác.

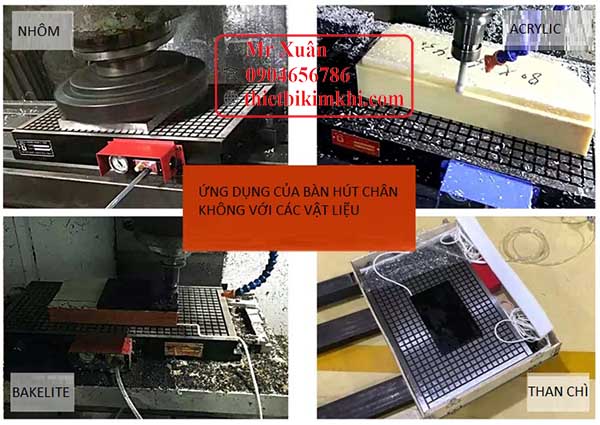

1.2 Ứng dụng của bàn hút chân không

- Trên máy phay CNC với các vật liệu: tấm nhôm, tấm bakelite, tấm acrylic, tấm than chì mà các hình thức gá kẹp khác như bàn kẹp từ không giữ được với vật liệu không từ tính và gá kẹp thường không gia công được mép sản phẩm.

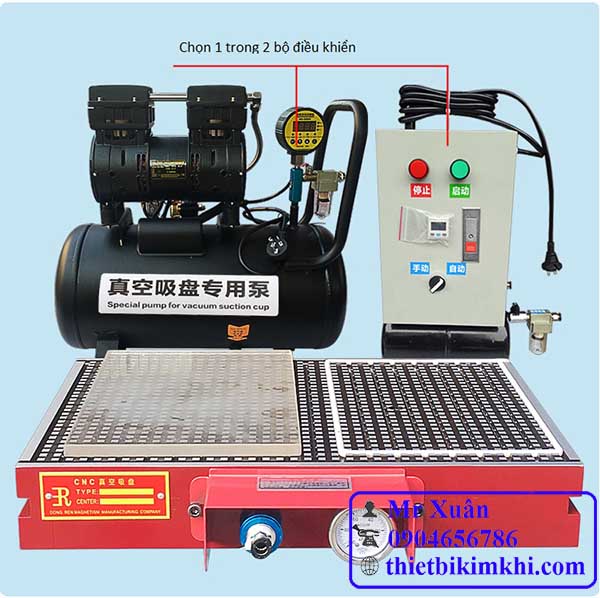

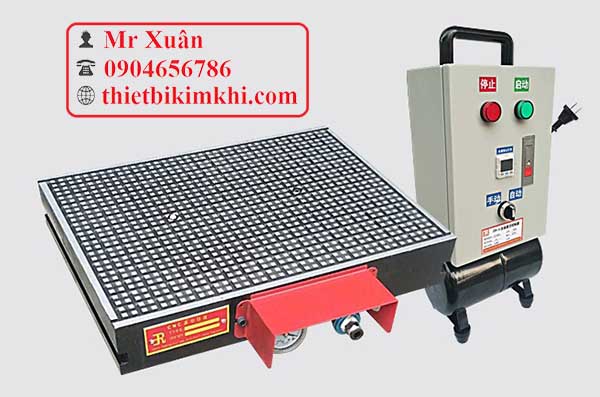

Bộ bàn hút chân không gồm

- Bàn hút chân không

- 1 trong 2 bộ điều khiển là bộ máy hút chân không howajc tủ điều khiển

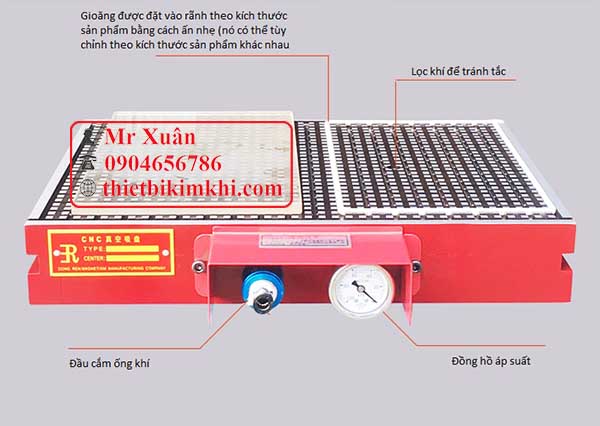

Trong đó bàn hút

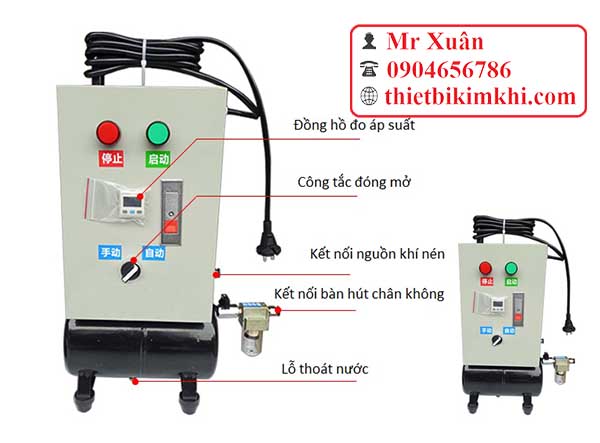

Tử điều khiển

2. Các loại bàn hút chân không và cách lựa chọn bàn hút chân không

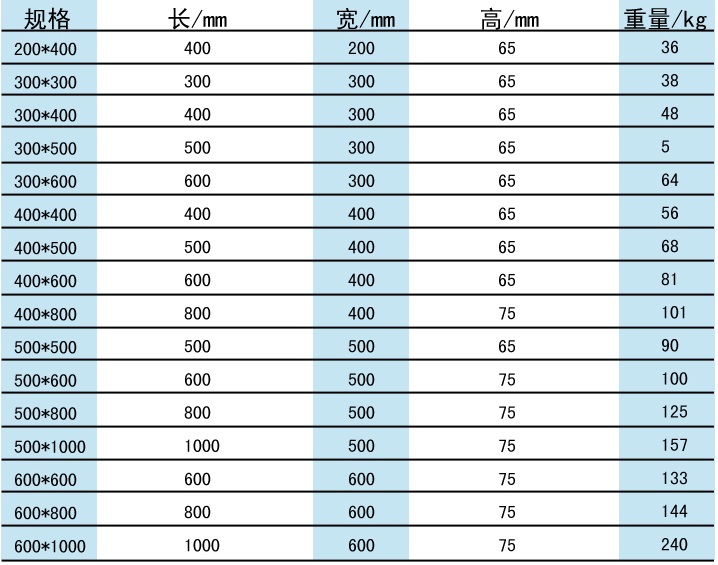

2.1  Kích thước bàn hút chân không cần

Bàn hút chân không có nhiều kích thước khác nhau phù hợp với các loại máy phay và kích thước phôi khác nhua.

- Bàn hút chân không 200*400mm

- Bàn hút chân không 300*300mm

- Bàn hút chân không 300*400mm

- Bàn hút chân không 300*500mm

- Bàn hút chân không 300*600mm

- Bàn hút chân không 400*400mm

- Bàn hút chân không 400*500mm

- Bàn hút chân không 400*600mm

- Bàn hút chân không 400*800mm

- Bàn hút chân không 500*500mm

- Bàn hút chân không 500*600mm

- Bàn hút chân không 500*800mm

- Bàn hút chân không 500*1000mm

- Bàn hút chân không 600*600mm

- Bàn hút chân không 600*800mm

- Bàn hút chân không 600*1000mm

2.2  Kiểu loại bàn hút chân không

- Bàn hút chân không sau kết hợp với khí nén nhà xưởng

- Bàn hút chân không kết hợp với bộ điều khiển áp suất

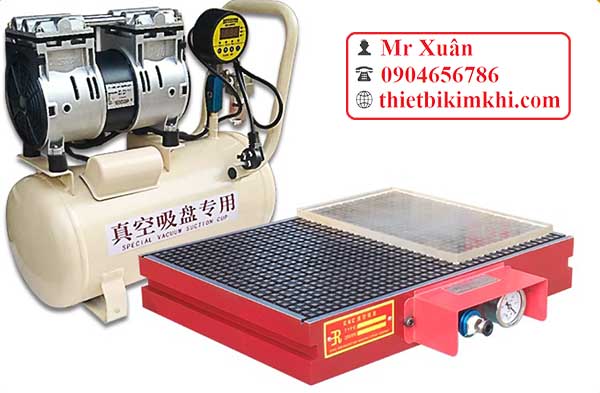

- Bàn hút chân không kết hợp với máy bơm hút chân không tích hợp điều khiển

Ưu nhược điểm của các loại bàn hút chân không

2.2.1 Bàn hút chân không sau kết hợp với khí nén nhà xưởng

Ưu điểm

- Đầu tư rẻ do nó được sử dụng để kết nối trực tiếp với nguồn khí của máy nén khí, không cần kết nối điện, không cần bơm chân không

Nhược điểm

- Không có chức năng giữ áp suất tự động, máy nén khí cần cấp khí liên tục, lượng khí tiêu thụ tương đối lớn.

2.2.2 Bàn hút chân không có thêm bộ điều khiển giữ áp suất

Ưu điểm

So với loại bàn hút chân không kết hợp với khí nén nhà xưởng thì loại này tiết kiệm năng lượng hơn do tiết kiệm khí nén tầm 95% với tính năng tự động ngắt thông minh.

Nhược điểm

- Tốn chi phí đầu tư ban đầu hơn.

2.2.3 Bàn hút chân không kết hợp bơm chân không

Ưu điểm

Bàn hút chân không kết hợp với bơm chân không, không cần kết nối với máy nén khí

Nhược điểm

- Tốn chi phí đầu bơm chân không

3. Bảng giá bàn hút chân không

Bàn hút chân không 200 x 400mm giá 7.8 triệu

Bàn hút chân không 300 x 300mm giá 7.8 triệu

Bàn hút chân không 300 x 400mm giá 9.2 triệu

Bàn hút chân không 300 x 500mm giá 11.4 triệu

Bàn hút chân không 300 x 600mm giá 13.9 triệu

Bàn hút chân không 400 x 400mm giá 13.2 triệu

Bàn hút chân không 400 x 500mm giá 14.6 triệu

Bàn hút chân không 400 x 600mm giá 16.9 triệu

Bàn hút chân không 400 x 800mm giá 22.3 triệu

Bàn hút chân không 500 x 500mm giá 19.3 triệu

Bàn hút chân không 500 x 600mm giá 23.1 triệu

Bàn hút chân không 500 x 800mm giá 30.6 triệu

Bàn hút chân không 500 x 1000mm giá 38.2 triệu

Bàn hút chân không 600 x 600mm giá 31.5 triệu

Bàn hút chân không 600 x 800mm giá 38.1 triệu

Bàn hút chân không 600 x 1000mm giá 54.6 triệu
