Áo côn mũi khoan chuyển từ MT3 ra MT2 model VQ-101 Vertex

Áo côn hay còn gọi là áo côn mũi khoan, áo côn máy tiện, áo côn lắp mũi khoan, áo côn MT2xMT3, áo côn MT2-MT3, áo côn VQ-101, áo côn Đài Loan, áo côn máy phay, VQ-101 Vertex, cách lựa chọn áo côn, áo côn là gì

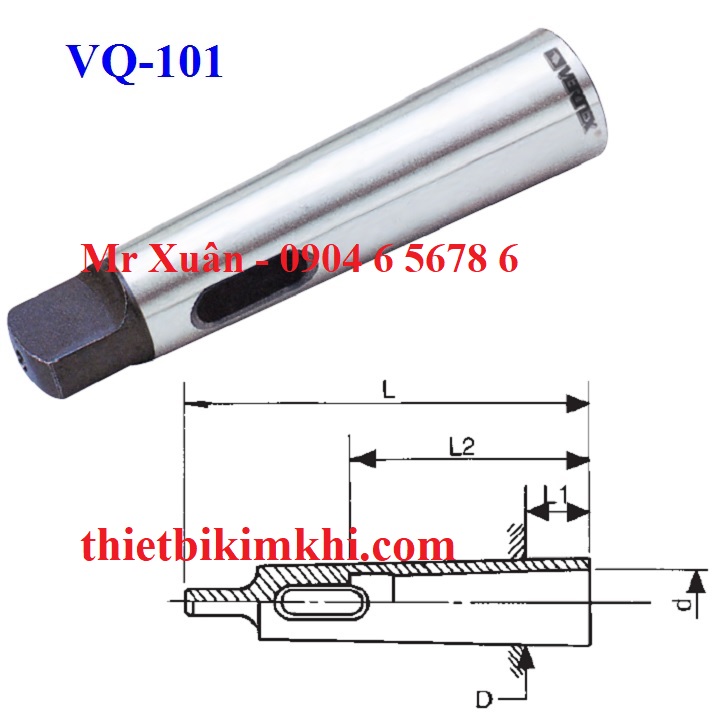

Áo côn mũi khoan VQ-101 của hãng Vertex.

Công dụng của áo côn VQ-101

Áo côn dùng chuyển truyền chuyển động từ kiểu côn ngoài sang kiểu côn trong. Thường hay được sử dụng khi khoan với mũi khoan chuôi côn trên máy tiện và máy khoan.Với áo côn VQ-101 là chuyển từ côn ngoài MT3 sang kiểu côn trong MT2 hay còn gọi là áo côn MT2xMT3 hoặc áo côn MT2-MT3.

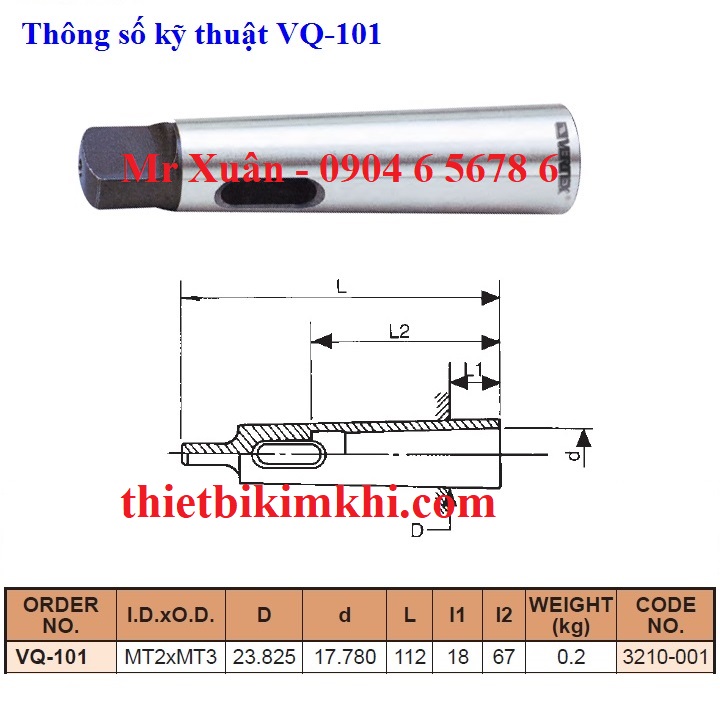

Thông số kỹ thuật áo côn chuyển từ MT3 ra MT2 model VQ-101

THÔNG SỐ SẢN PHẨM:

Nghĩa các từ trong bảng:

I.D.xO.D : Kiểu côn trong – kiểu côn ngoài của áo côn.

d, D, L, l1 và l2: Kích thước áo côn xem theo hình vẽ.

ĐẶC TÍNH SẢN PHẨM:

– Mọi bộ phận đều được sử lý nhiệt, mài nhẵn đạt độ bóng cao.

– Độ đồng trục giữa mặt côn ngoài và mặt côn trong rất cao.

– Độ cứng đạt trên 50 HRC, chịu mài mòn tốt.

Côn chuyển tiếp từ MT3 ra MT2

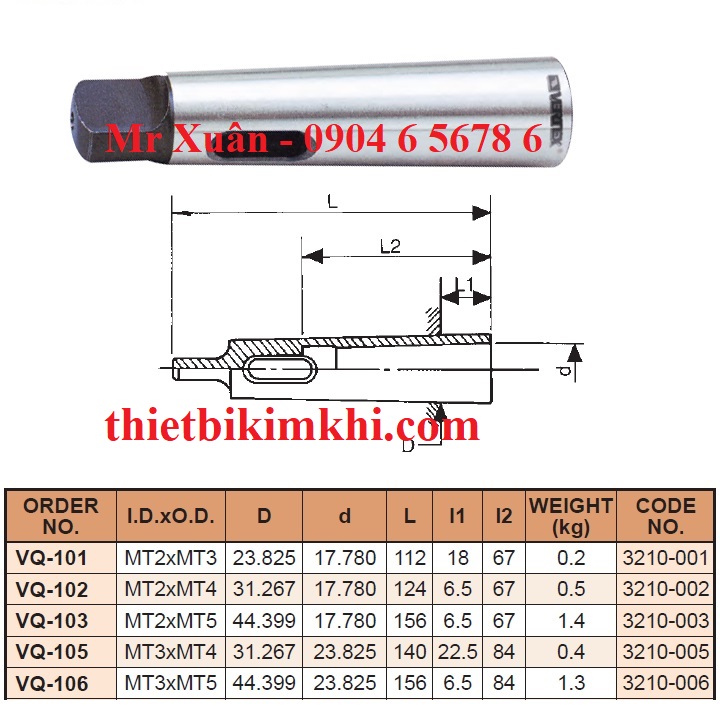

Bên cạnh áo côn VQ-101, Vertex còn có các dòng áo côn VQ-102, VQ-103, VQ-105, VQ-106, VQ-107, VQ-108, VQ-109, VQ-110

- VQ-101 chuyển từ côn ngoài MT3 sang kiểu côn trong MT2

- VQ-102 chuyển từ côn ngoài MT4 sang kiểu côn trong MT2

- VQ-103 chuyển từ côn ngoài MT5 sang kiểu côn trong MT2

- VQ-105 chuyển từ côn ngoài MT4 sang kiểu côn trong MT3

- VQ-106 chuyển từ côn ngoài MT5 sang kiểu côn trong MT3

- VQ-107 chuyển từ côn ngoài MT6 sang kiểu côn trong MT3

- VQ-108 chuyển từ côn ngoài MT5 sang kiểu côn trong MT4

- VQ-109 chuyển từ côn ngoài MT6 sang kiểu côn trong MT4

- VQ-110 chuyển từ côn ngoài MT6 sang kiểu côn trong MT5

Hiện chúng tôi đang có sẵn các dòng VQ-101, VQ-102, VQ-105, VQ-106.

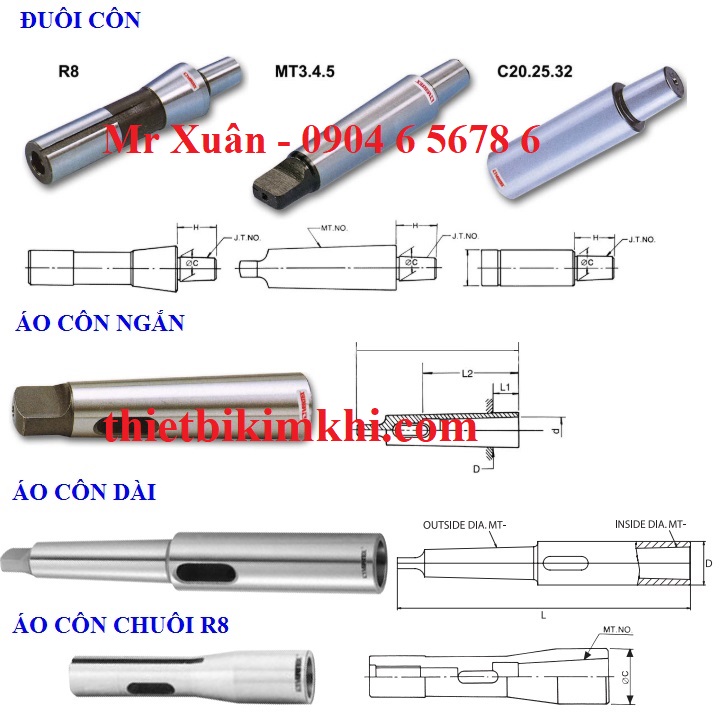

Với máy khoan hay máy phay thì bên cạnh áo côn thì đôi khi còn cần dùng các phụ kiện khác như đuôi côn, áo côn dài hay áo côn chuôi R8

Áo côn là gì

Áo côn: thường dùng để chỉ chi tiết kẹp dao cụ, đuôi côn giảm từ lớn xuống nhỏ. Ví dụ côn trục chính là MT5 muốn lắp các loại dao cụ hoặc đuôi côn MT4, MT3, MT2… tên thường gọi ở thị trường là áo côn số 6-5, áo côn số 6-4, áo côn số 5-3, áo côn số 4-2, áo côn số 4-2
