Đế nhựa giữ chuôi dao BT30
Máy phay CNC hay còn gọi là trung tâm gia công CNC thường có rất nhiều vị trí dao để phục vụ các nguyên công gia công lâp trình tạo ra sản phẩm mong muốn của người sử dụng máy.
Ngoài các dao lắp trên đài dao vẫn còn những dao để bên dưới và cần được lưu trữ một cách khoa học để dễ dàng tìm kiếm và tránh hỏng, thất lạc. Xe đẩy để chuôi dao chính là dụng cụ đáp ứng yêu cầu đó. Trên xe để chuôi BT có rất nhiều các vị trí để chuội dao theo đúng côn BT của máy nhằm đảm bảo lưu trữ dao tốt nhất mà các khay hay dụng cụ khác không đáp ứng được với đặc thù chuôi côn tròn của chuôi dao BT. Bên cạnh việc cấp nguyên xe BT hoàn chỉnh chúng tôi còn cung cấp các khay nhựa cắm chuôi BT và HSK để khách hàng tự chế tạo xe.

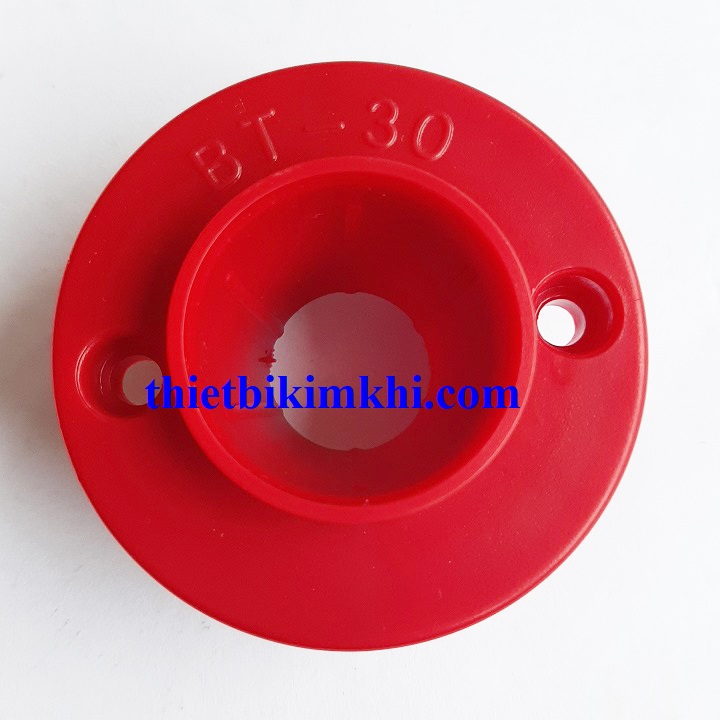

Hình ảnh về đế nhựa giữ chuôi BT30 dạng hình tròn
Các thông số kỹ thuật của đế nhựa giữ chuôi BT30 kiểu hình tròn
- Đường kính ngoài 65.5mm
- Khoảng cách tâm 2 vít 50mm
- Chiều cao là 34.5mm
- Trọng lượng 21g
- Vật liệu là nhựa ABS có độ bền tốt.

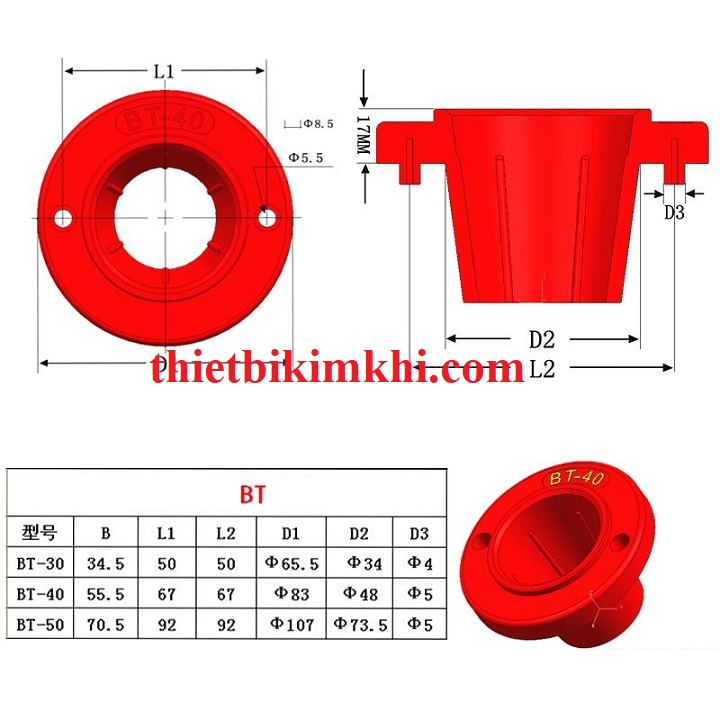

Hình ảnh về thông số kỹ thuật của đế nhựa giữ chuôi BT
Mặt trước của khay cắm BT30 bằng nhựa hình tròn là các vòng tròn với vành ngoài có 2 vị trí bắt ốc cố định vào bảng gá khay cắm sau này. Trên mặt vành có ký hiệu nổi BT-30. Phía trong lỗ côn sau cắm chuôi BT30 có 6 gân nổi để sau này làm mặt tiếp xúc với bề mặt côn của chuôi BT và tránh không bị mút khít quá.

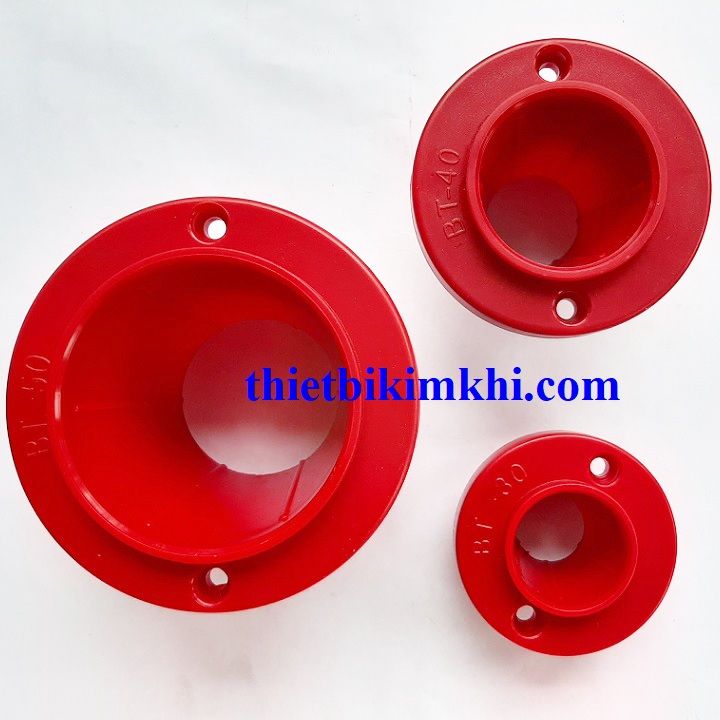

Hình ảnh mặt trước của ổ nhựa cắm đầu BT
Mặt sau có các gân tăng cứng, bên cạnh 2 lỗ bắt vít với thành nhựa dầy thì còn có 2 vấu định vị và chống xoay bố trí cùng với 2 lỗ bắt vít đều 4 góc đều trên 360 độ

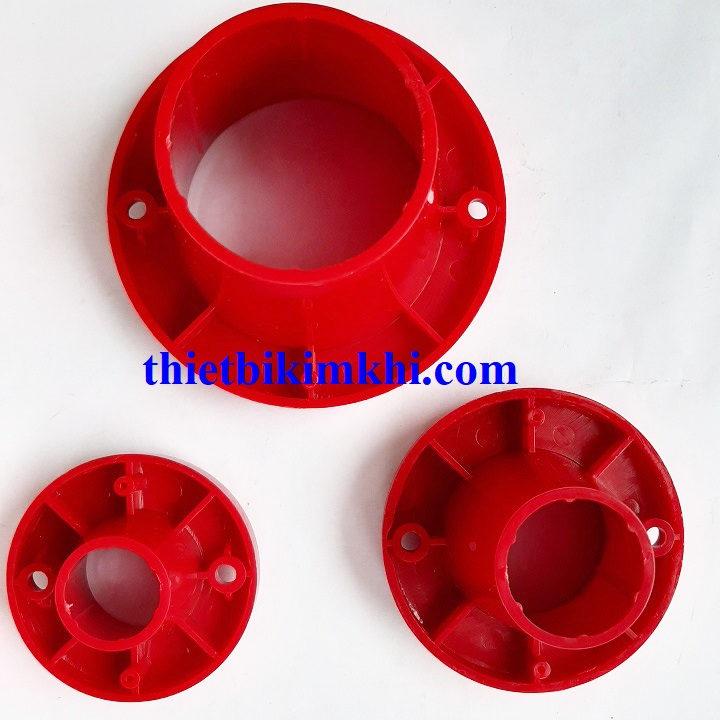

Hình ảnh mặt sau tấm nhựa gá chuôi BT30
2 vấu định vị có thể nhìn thấy rất rõ ở hình bên dưới

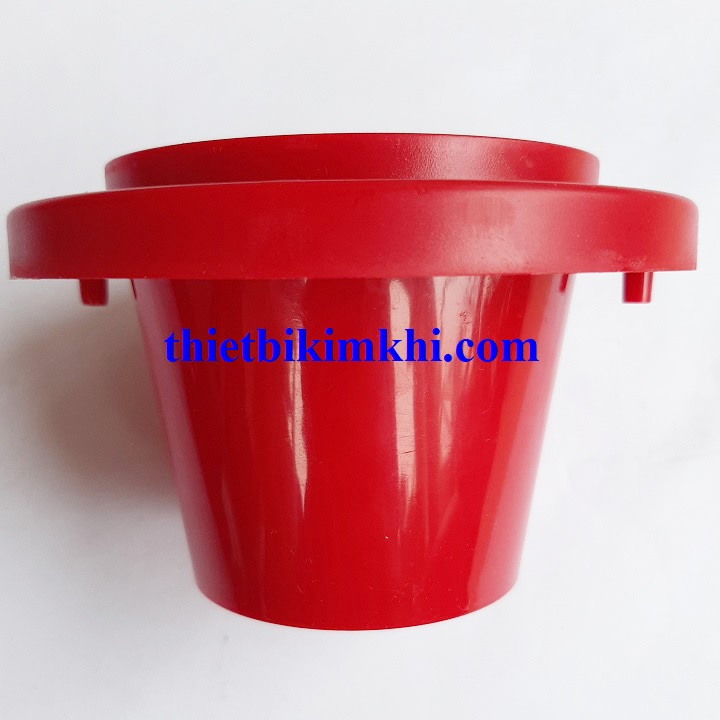

Hình ảnh ổ chứa BT30 bằng nhựa nhìn ngang
Và khi lắp trên xe chứa chuôi dao BT trên thực tế

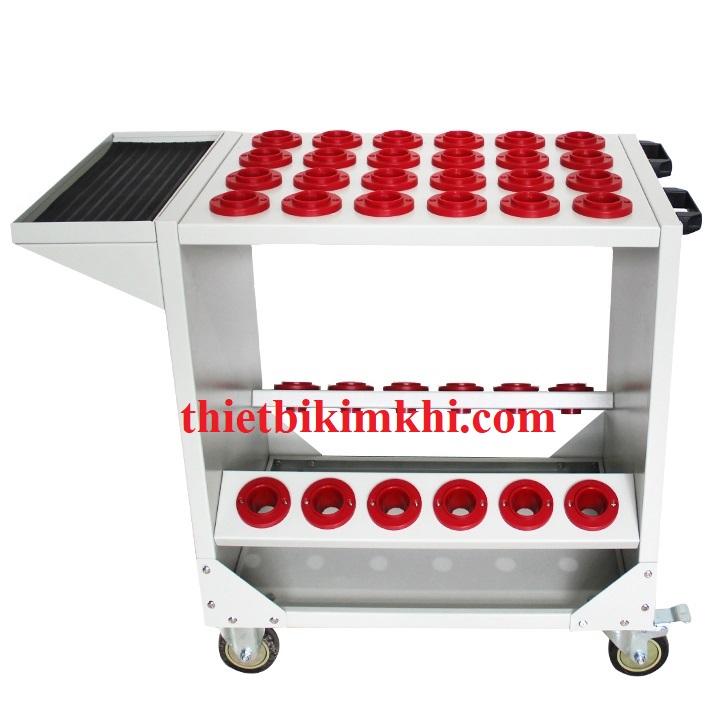

Hình ảnh xe để chuôi dao BT
Ngoài khay cắm BT30 bằng nhựa hình hình tròn chúng tôi còn cung cấp khay cắm chuôi dao máy phay CNC các loại khác
- Khay cắm chuôi dao BT30 hình chữ nhật
- Khay cắm chuôi dao BT40 hình chữ nhật
- Khay cắm chuôi dao BT50 hình chữ nhật
- Khay cắm chuôi dao BT30 hình tròn
- Khay cắm chuôi dao BT40 hình tròn
- Khay cắm chuôi dao BT50 hình tròn
- Khay cắm chuôi dao HSK63
- Khay cắm chuôi dao HSK80
- Khay cắm chuôi dao HSK100
- Xe để chuôi dao BT30
- Xe để chuôi dao BT40
- Xe để chuôi dao BT50

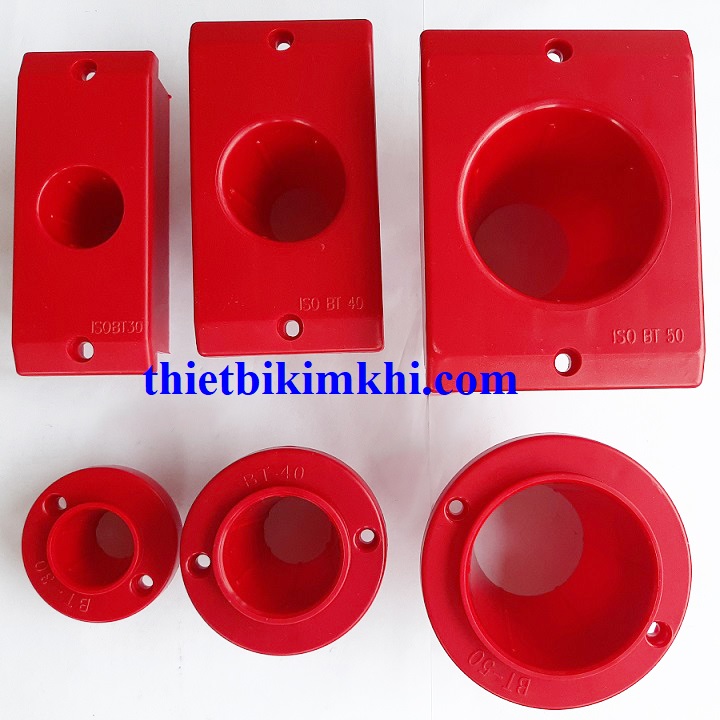

Hình ảnh đế nhựa giữ chuôi dao BT máy phay CNC
