Đài dao cho máy tiện CNC
Đài dao máy tiện CNC là gì?
Đài dao là nơi chứa dao cho máy tiện, khác với đài dao cho máy tiện cơ khi thay dao thì xoay tay thì đài dao máy tiện CNC thay dao thì mâm dao tự động quay.

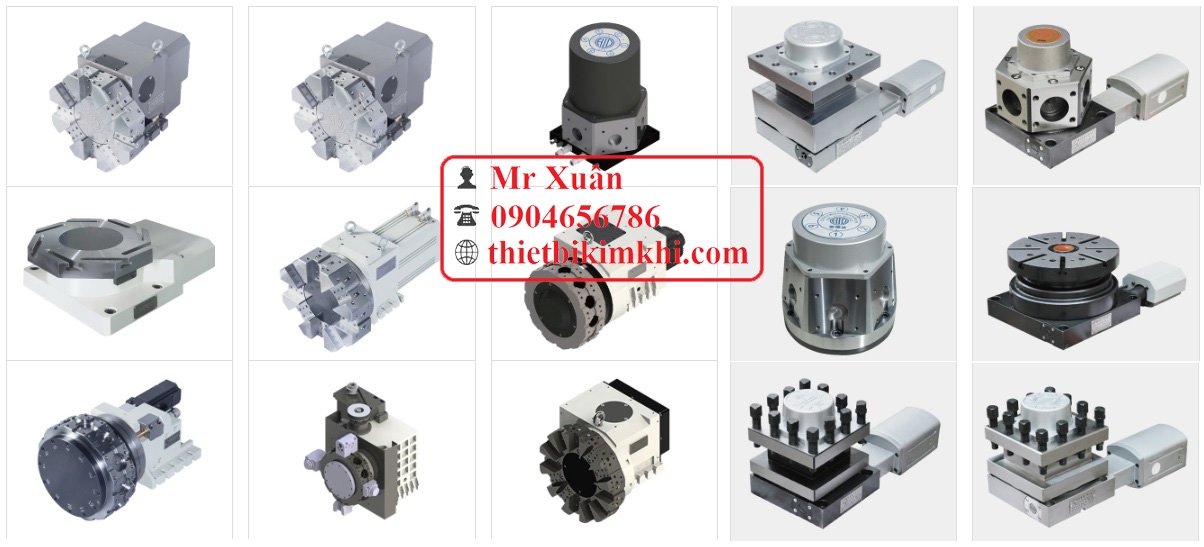

Các loại đài dao máy tiện CNC
Đài dao máy tiện băng phẳng, phổ biến loại 4 vị trí dao.
Đài dao máy tiện băng nghiêng có rất nhiều loại, có những loại có cả chức năng khoan, phay trên đó.
Ở đây ta sẽ đi sâu và bàn xe dao 4 vị trí cho máy tiện CNC.
Chia làm 2 dạng cơ bản là HAK21 và LD4B

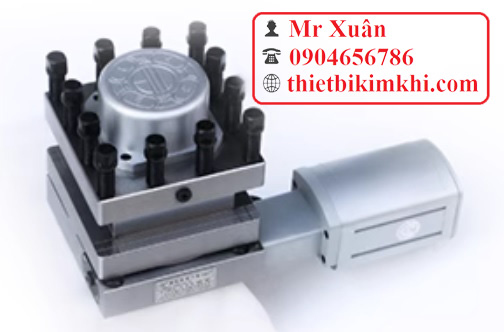

Bàn xe dao HAK21.
Bàn xe dao máy tiện CNC HAK21 là dòng sản phẩm được sửa đổi và nâng cấp của dòng LD4B, nó có độ cứng tốt hơn và tích hợp làm mát tùy chọn. Ưu điểm làm việc ổn định và thân dao không bị nâng lên, đây là một trong những loại ổ chứa dao phổ biến ở Trung Quốc.
- Độ chính xác vị trí: ≤0.004mm
- Công suất: 120w, 180w, 250w.
- Tuổi thọ cao.
- Thay đổi công cụ mà không cần nâng, không thấm nước, chống gỉ, chống ăn mòn, độ chính xác và tuổi thọ cao.
Các bước lắp đặt đài dao CNC
1. Mở hộp đóng gói.

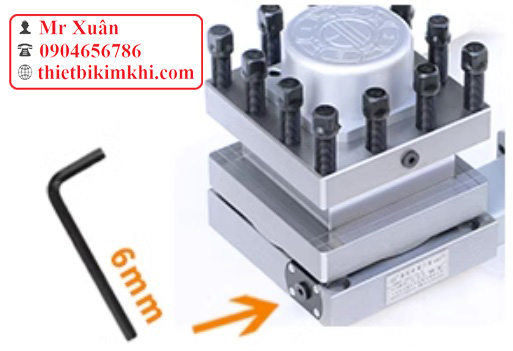

2. Sử dụng lục giác 6mm để xoay theo chiều kim đồng hồ trong hơn 20 vòng cho đến khi thân trên và dưới tạo thành một góc 45 độ và lộ ra 4 lỗ lắp.
3. Trước khi rút dây ban đầu ra khỏi tủ điện, buộc một sợi dây nhỏ để kéo dây của đài dao mới trở lại sau khi dây cũ được rút ra.

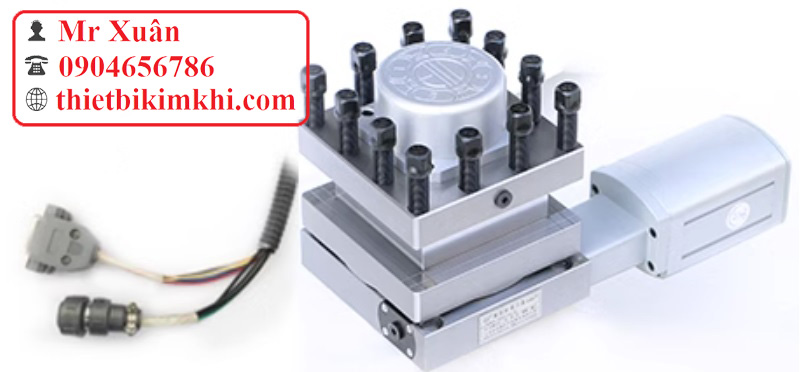

4. 1 Nếu tủ điện điều khiển bằng hộp điều khiển dao thì chỉ cần cắm phích cắm như hình trên.
4.2 Nếu là đấu dây đầu cuối thì cần cắt bỏ 2 phích cắm và làm theo mẫu gốc, chỉ cần kết nối là xong.
Kết nối dây +24V màu đỏ, vàng 0V, xanh lam 2, tím 3, cam 4, màu đen kết nối 380v, còn 2 dây màu vàng và xanh lá được nối đất.
Nếu bạn nghe thấy tiếng “tách” từ động cơ khi thay dụng cụ lần đầu tiên nhưng giá đỡ dụng cụ không quay, chỉ cần nối 2 dây màu đen bất kỳ.

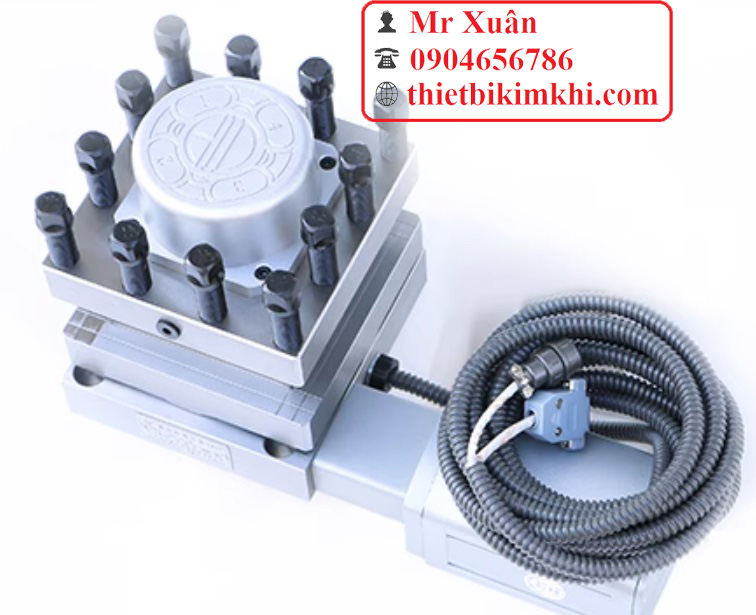

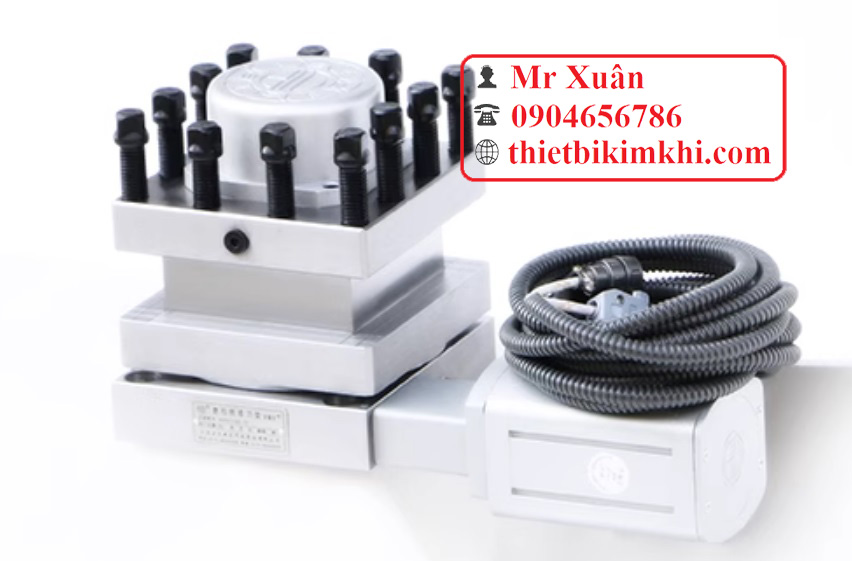

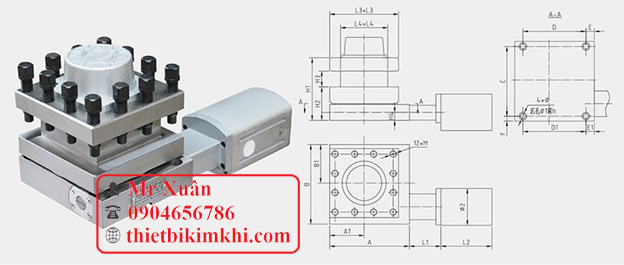

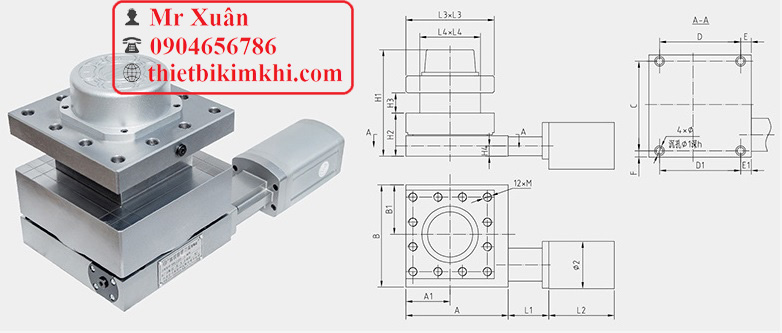

Hình ảnh sản phẩm.
Gồm các dòng sản phẩm.
Đài doa máy tiện HAK21162, HAK21170, HAK21180A, HAK21192, HAK21200, HAK21240, HAK21250, HAK21280, HAK21300, HAK21350, HAK21400,

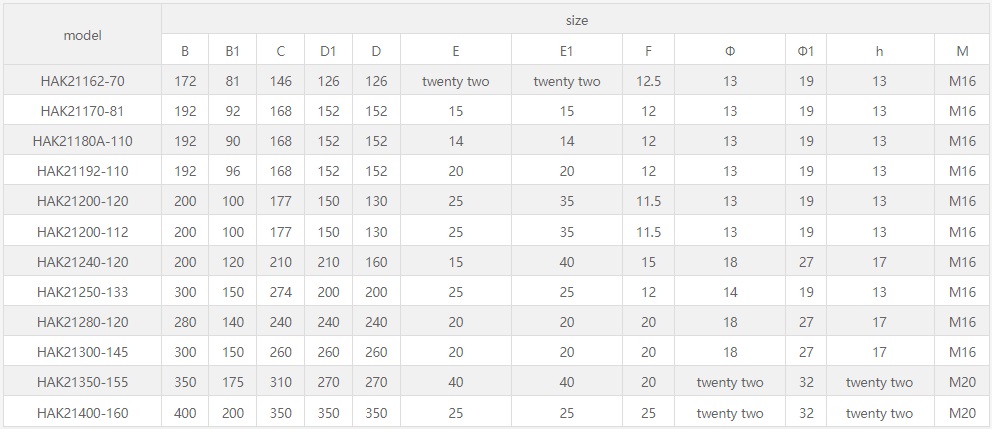

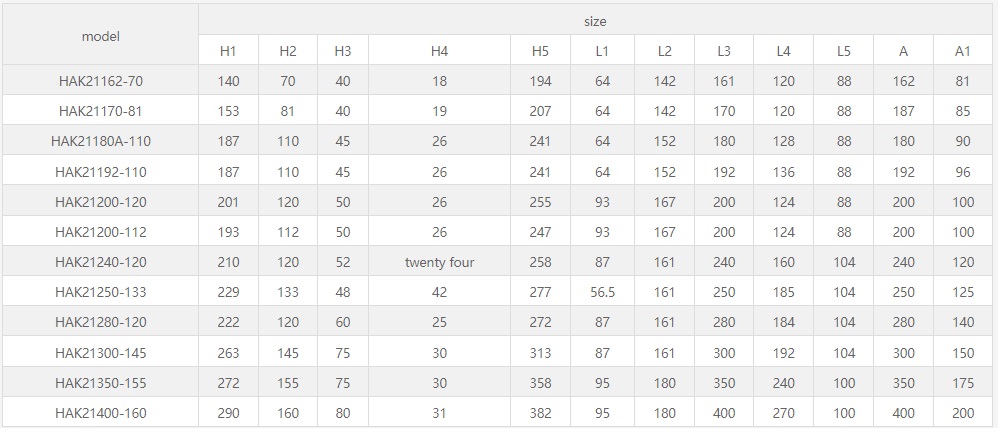

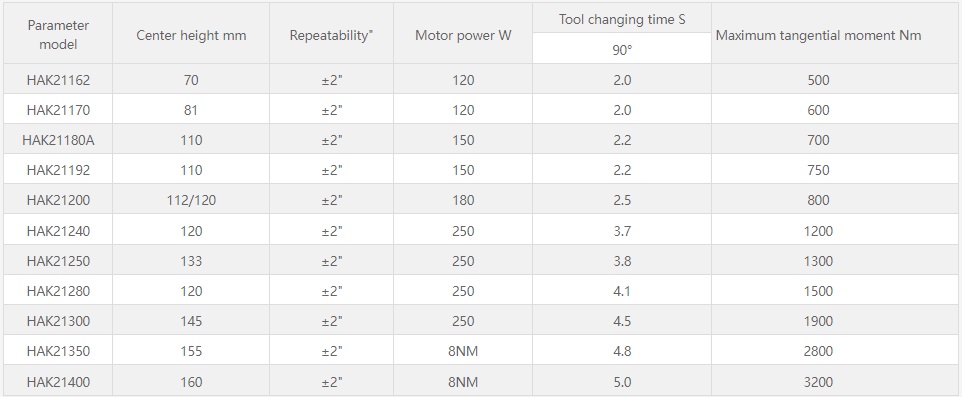

Thông số kỹ thuật đài dao tự động máy tiện CNC.

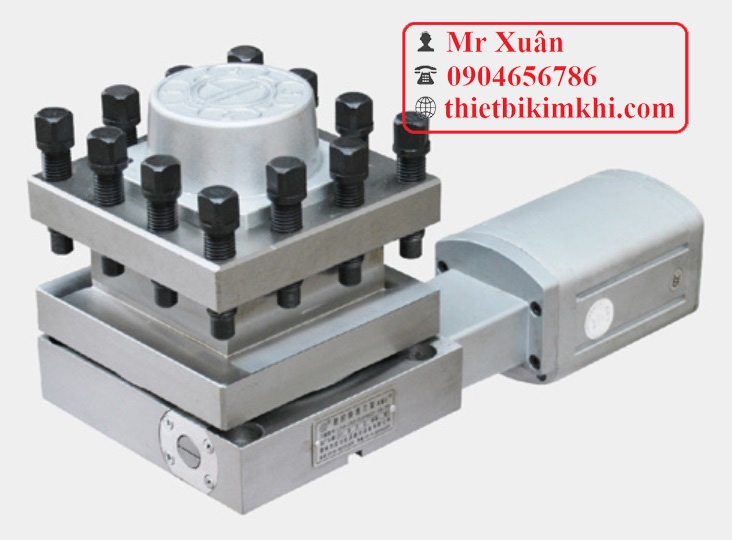

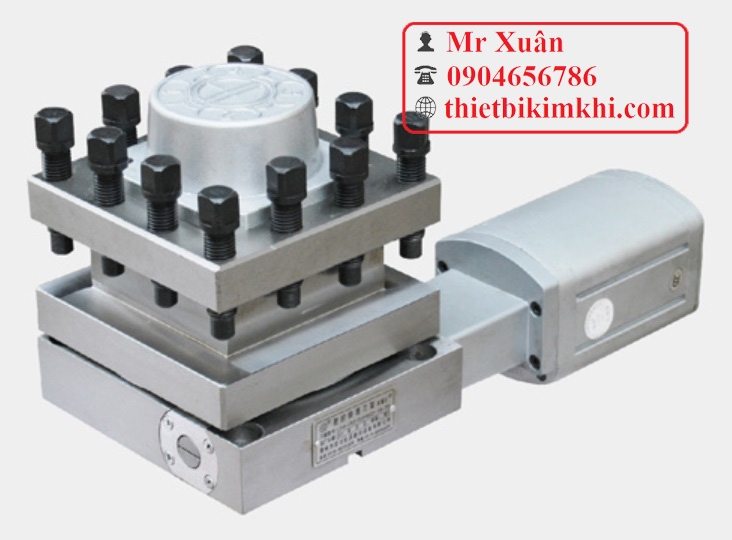

Bàn xe dao LD4B
Đài dao LD4B là dòng đài dao áp dụng nguyên lý làm việc hộp số dạng trục vít, bánh răng 3 tầng. Là một dạng đài dao sử dụng phổ biến.
Gồm các dòng sản phẩm.
LD4B-CK0620, LD4B-CK0625, LD4B-CK6125, LD4B-CK6132, LD4B-CK6140, LD4B-CK6150, LD4B-CK6163, LD4B-CK6172, LD4B-CK6180, LD4B-CK61100

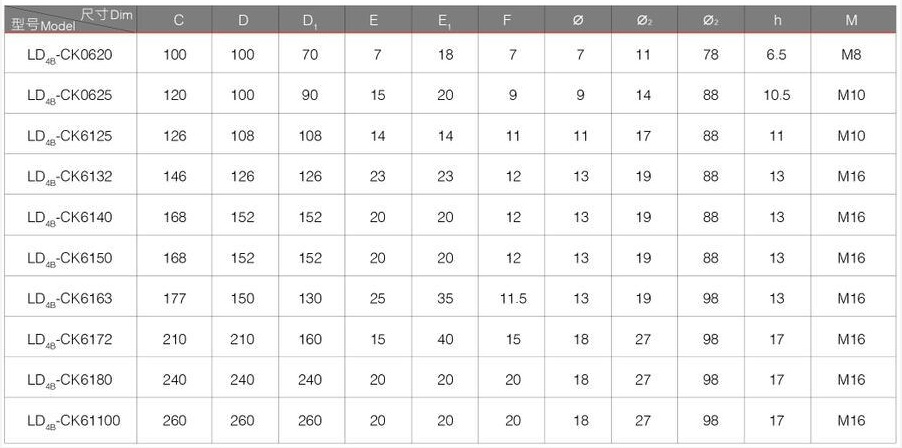

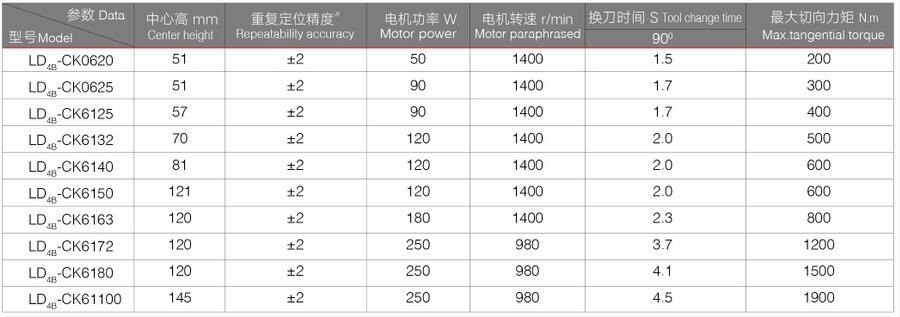

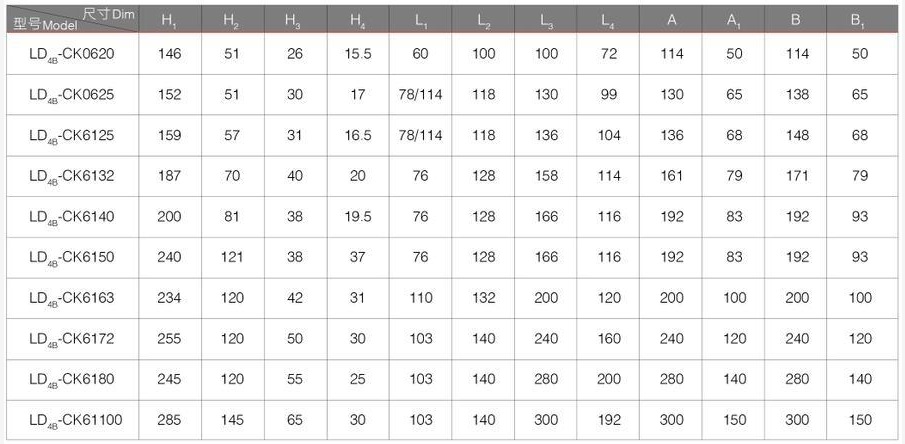

Thông số kỹ thuật
