Máy mài mũi khoan
Máy mài mũi khoan là gì?
Máy mài mũi khoan là dụng cụ để mài sắc lại mũi khoan sau một thời gian sử dụng bị mòn, giúp mũi khoan được sắc hơn giúp khoan nhanh hơn nâng cao năng suất của máy, cũng như tiết kiệm chi phí mua mũi khoan mới.
Các loại máy mài mũi khoan

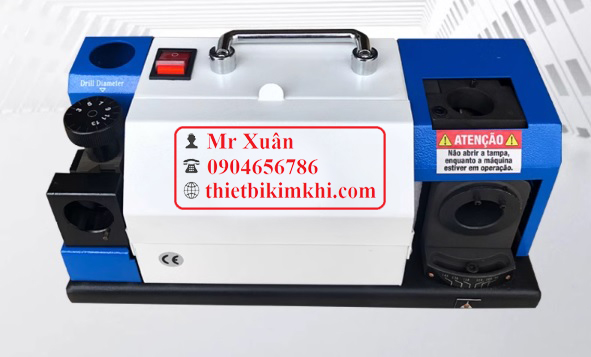

Máy mài mũi khoan 3-13mm
Trên máy có sẵn 12 collet để kẹp các cỡ đường kính chuôi mũi khoan 2 – 13mm

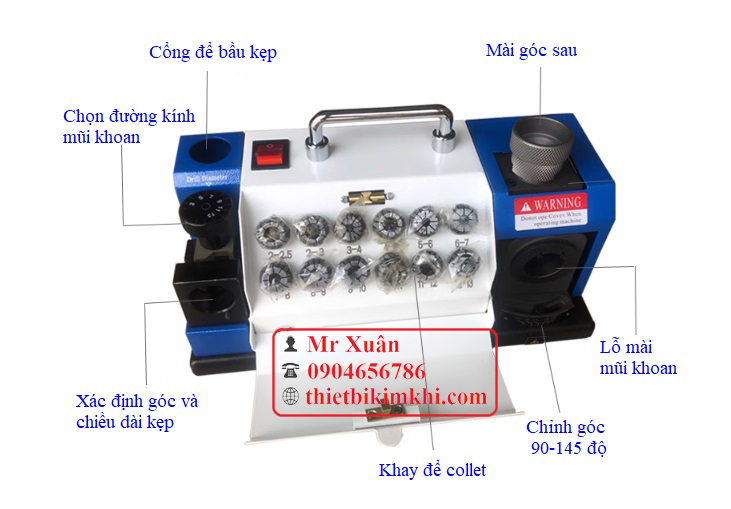

Cấu tạo máy mài mũi khoan
Nhìn bên ngoài thì gồm 3 phần:
Bên trái là phần định vị kẹp. (góc kẹp, đường kính kẹp và chiều dài kẹp)

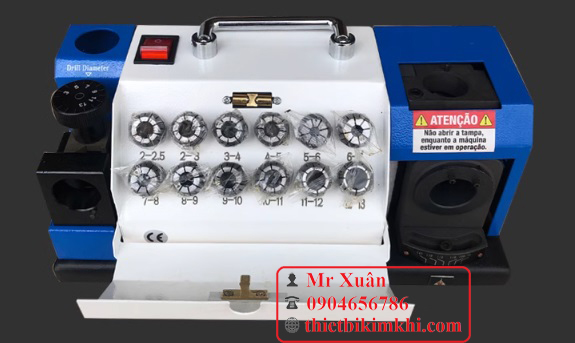

Giữa là 12 collet phù hợp với đường kính mũi khoan kẹp trong bầu kẹp.
Bên phải là phần chứa các đồ gá mài mũi khoan thông qua đá mài bên trong.

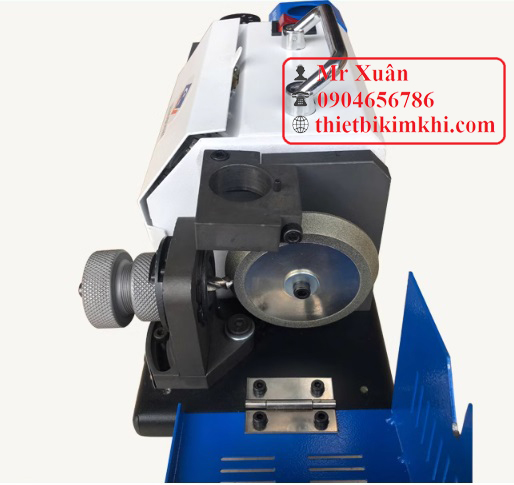

Đá cho dụng cụ mài lưỡi khoan
Máy có thể lắp đá mài vật liệu CBN hoặc SDC để mài mũi khoan làm từ các loại vật liệu khác nhau. Phân biệt đá CBN và đá SDC
- Đá mài CBN để mài cho mũi khoan thép gió.
- Đá mài SDC được thiết kế đặc biệt để mài mũi khoan hợp kim
Kích thước của đá mài 78x12.7x 10mm
Hoạt động của máy mài mũi khoan hay các bước sử dụng máy mài mũi khoan.
Bước 1. Kẹp chặt mũi khoan trên bầu kẹp.
- Xác định đường kính mũi khoan để chọn collet phù hợp lắp vào bầu kẹp.

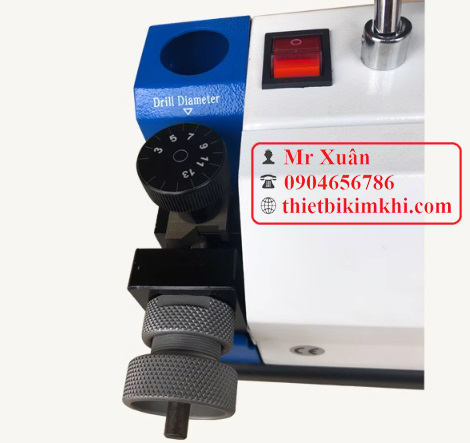

- Điều chỉnh núm dịch chuyển đúng bằng đường kính mũi khoan tại vị trí tam giác chữ Drill diameter.
- Điều chỉnh mũi khoan trên giá đo chiều dài và góc mũi khoan trước khi siết chặt bầu kẹp và collet vào mũi khoan.
Bước 2. Điều chỉnh góc độ mài và tiến hành mài

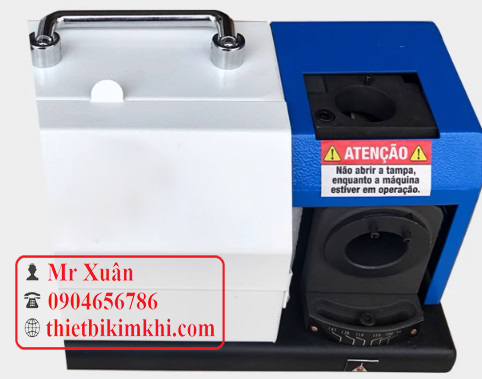

- Dùng lục giác nới lỏng ốc và điều chỉnh góc mài. Góc mài có thể điều chỉnh 90- 140 độ phù hợp mài các loại vật liệu khác nhau. Sau đó siết ốc lại.
Góc 90 độ phù hợp mũi khoan để khoan nhôm, đồng.
Góc 118 đọ phù hợp mũi khoan để khoan thép
Góc 135 độ phù hợp mũi khoan để khoan thép hợp kim
Đẩy bầu kẹp vào theo cá và đóng điện để hoạt động mài bắt đầu. Khi động cơ và đá hoạt động thì tiến hành xoay bầu kẹp để đá mài hoạt động theo biên dạng của mũi khoan lắc qua lắc lại. Sau đó lại rút ra xoay lại theo 180 độ và mài theo bước trên.

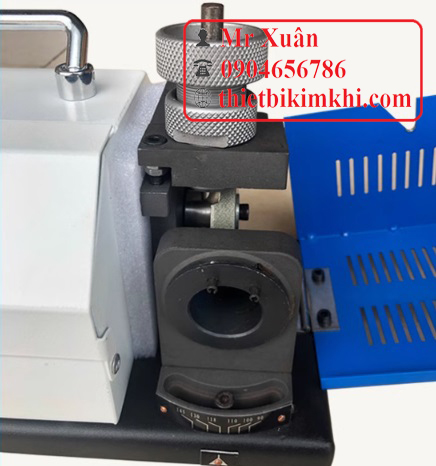

Bước 3. Mài góc sau ở phía trên
Cũng lắc qua lắc lại và đảo chiều như ở bước 2.
Thông số kỹ thuật máy mài mũi khoan chuyên dụng

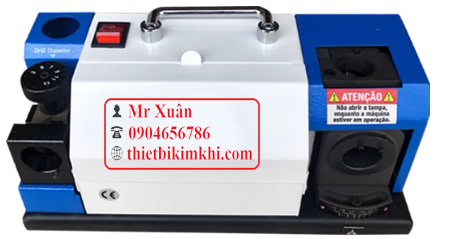

Máy mài mũi khoan đường kính 3-13mm
Phạm vi mài 3-13mm
Collet kẹp 2-13mm gồm 12 collet
Góc điều chỉnh: 90-140 độ
Điện áp: 220v/180w
Tốc độ: 5300 vòng/phút
Đá mài loại 13: CBN hoặc SDC
Trọng lượng: 10kg
Phụ kiện máy mài mũi khoan
Collet kẹp
Bầu kẹp để cùng với collet kẹp chặt mũi khoan
Đá mài cho máy mài mũi khoan

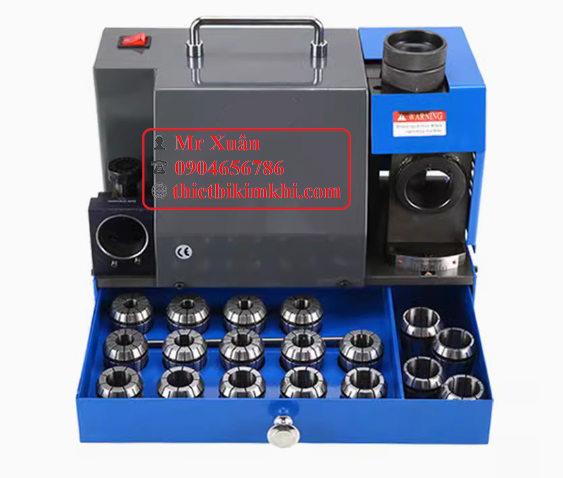

Máy mài mũi khoan đường kính 12-30mm
Phạm vi mài 12-30mm
Collet kẹp 12-30mm
Góc điều chỉnh: 90-140 độ
Điện áp: 220v/300w
Tốc độ: 4800 vòng/phút
Đá mài 26: CBN hoặc SDC
Trọng lượng: 30kg

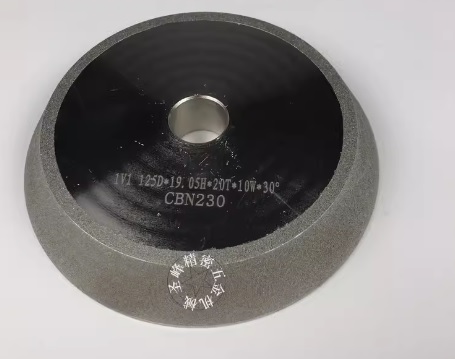

Đá mài CBN cho máy mài lưỡi khoan 12-30mm

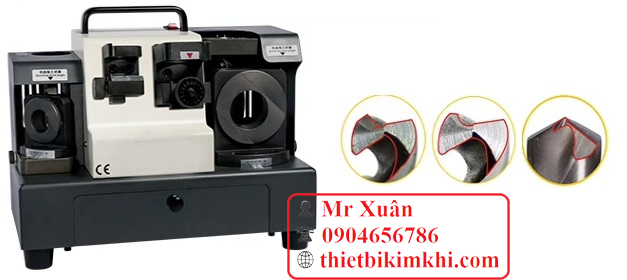

Máy mài mũi khoan đường kính 3-32mm
Phạm vi mài 3-32mm
Góc điều chỉnh: 100-135 độ
Collet kẹp: 30 cái
Điện áp: 220v/250w
Tốc độ: 4800 vòng/phút
Đá mài: CBN hoặc SDC
Trọng lượng: 29kg

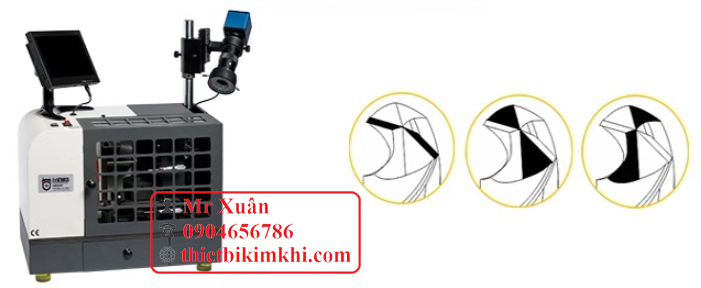

Máy mài mũi khoan đường kính nhỏ 0.8-6mm
Phạm vi mài 0.8-6mm
Góc điều chỉnh: 90-150 độ
Collet kẹp: 11 cái
Điện áp: 220v/250w
Tốc độ: 4800 vòng/phút
Đá mài: CBN hoặc SDC
Trọng lượng: 40kg

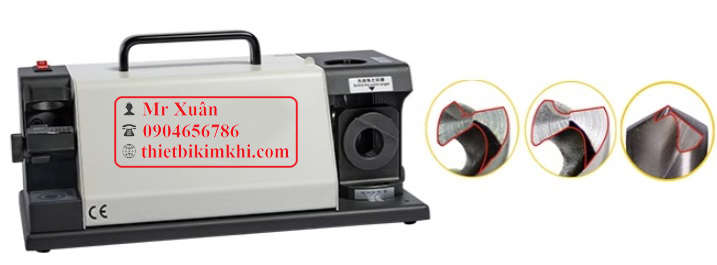

Máy mài mũi khoan đường kính nhỏ 3-20mm
Phạm vi mài 3-20mm
Góc điều chỉnh: 95-135 độ
Collet kẹp: 16 cái
Điện áp: 220v/120w
Tốc độ: 4800 vòng/phút
Đá mài: CBN hoặc SDC
Trọng lượng: 14kg

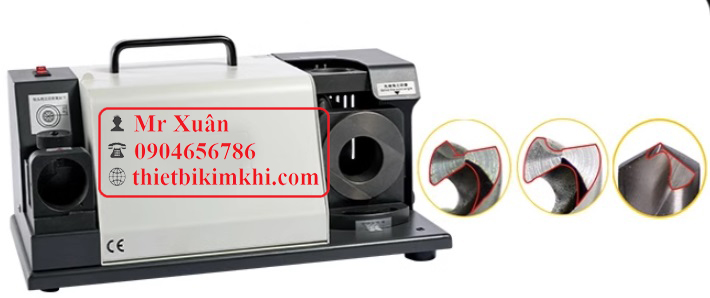

Máy mài mũi khoan đường kính nhỏ 12-26mm
Phạm vi mài 12-26mm
Góc điều chỉnh: 100-135 độ
Collet kẹp: 13 cái
Điện áp: 220v/120w
Tốc độ: 4800 vòng/phút
Đá mài: CBN hoặc SDC
Trọng lượng: 25kg
