Đầu dò điện tử xác định tọa độ gốc phôi máy phay CNC
Đầu dò xác định tạo độ của phôi hay còn gọi là thiết bị dò cạnh phôi, thiết bị xác định tạo độ cạnh phôi, đầu dò gốc phôi có đèn báo, đầu dò gốc phôi có tiếng kêu bip, đầu dò tâm phôi điện tử, đầu xét phôi có đèn báo và âm thanh, cảm biến tiếp xúc xác định tọa độ phôi, cảm biến tiếp xúc giống VPS-20B Vertex, cảm biến tiếp xúc kiểu đèn báo và kêu bíp, VPS-20B vertex.
Đầu dò xác định gốc phôi
Thanh đầu đầu dò tìm tọa độ quang điện có gắn một quả cầu thép 10mm được kết nối với thân bằng một lò xo căng. Khi va chạm vào phôi nó sẽ di chuyển ra và bật mạch để có tín hiệu đèn màu đỏ và tiếng kêu bíp do nguồn điện do 2 pin cung cấp.
Thông số kỹ thuật đầu dò sét phôi điện tử
- Đường kính thân đầu dò 20mm
- Đường kính bi đo của đầu dò: 10mm
- Chiều dài của cả đầu dò: 160mm
- Trên thân đầu dò có các ô để phát tín hiệu đèn khi đầu dò chạm vào vật cần đo
- Trên thân đầu dò cũng có các điểm phát tiếng kêu bip khi đầu dò tiếp xúc với vật cần đo.
- Đầu dò dùng 2 viên pin nhỏ để phát sáng đèn báo và phát ra tiếng kêu khi tiếp xúc với vật cần đô.
Đầu dò cảm biến điện tử
Đặc trưng của đầu dò
- Không cần xoay khi đo
- Gá kẹp đầu dò trên collet và cài đặt dễ dàng bằng cách mở lắp trên cùng và cho 2 viên pin vào để tiến hành đo
- Sử dụng cho máy phay, máy gia công và các thiết bị cơ khí khác, nó tiết kiệm thời gian để xác định vị trí.
- Có thể được áp dụng cho mặt cạnh, bề mặt và bên trong, Hiệu quả cao đo đường kính bên ngoài.
- Khi quả cầu thép được tách ra, một lò xo an toàn có thể kéo chính xác nó trở lại vị trí ban đầu.
- Độ chính xác là 0,005mm.

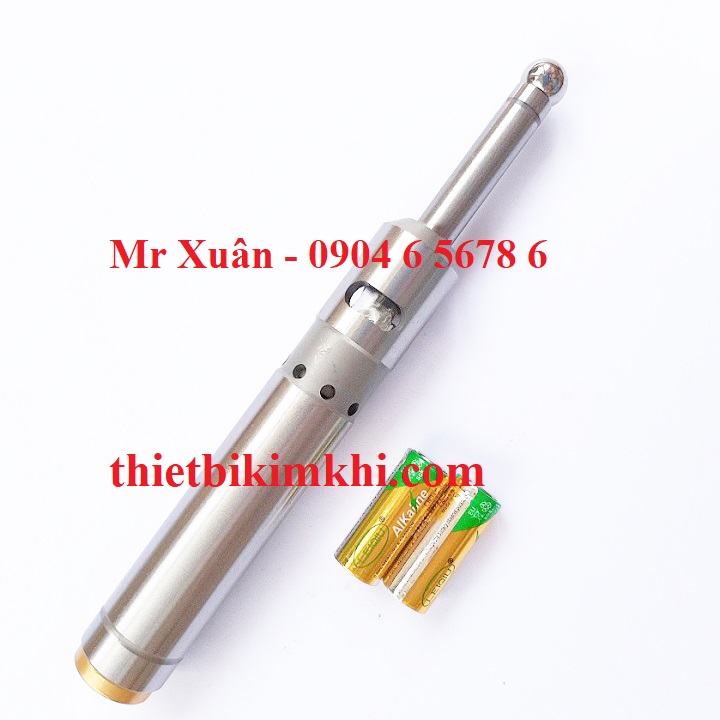

Hình ảnh nắp đầu dò và 2 viên pin
Hình ảnh đầu dò lắp trên máy phay CNC.
