Bộ dao doa lỗ máy phay CNC

Bộ dao lỗ máy CNC là gì?

Bộ dao doa lỗ máy CNC là dụng cụ để doa lỗ tinh trên máy CNC đảm bảo độ chính xác và độ bóng của lỗ sản phẩm cần gia công.

Bộ doa lỗ máy phay CNC gồm những loại nào.

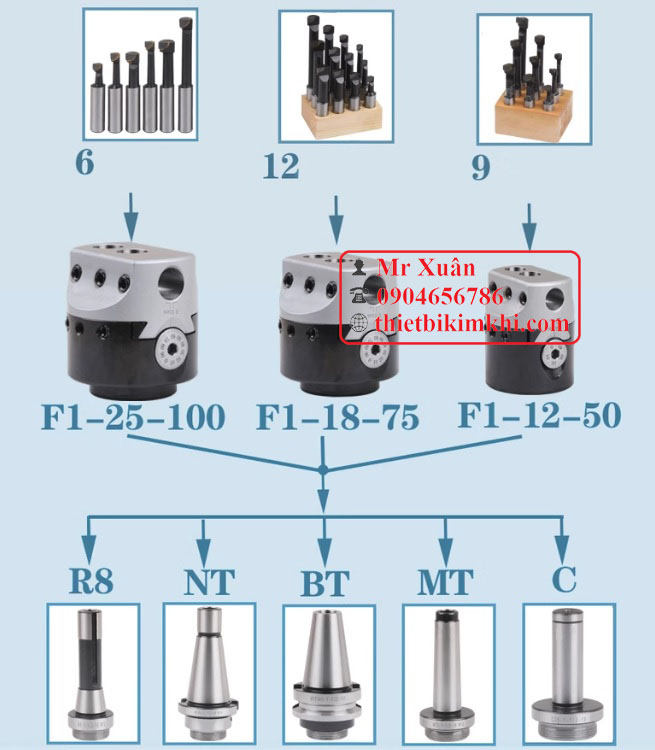

Chia theo chuôi côn: bộ doa lỗ máy CNC chuôi côn BT30, BT40, BT50, MT2, MT3, MT4, MT5, NT30, NT40, R8, C20, SK40, SK50, HSK63A,

Chia theo đường kính đầu doa: 12-50mm, 18-75mm, 25-100mm.

Cấu tạo của bộ dao doa lỗ máy CNC

- Gồm phần chuội côn phù hợp với kiểu côn của máy phay.

- Phần đầu doa

- Cán dao

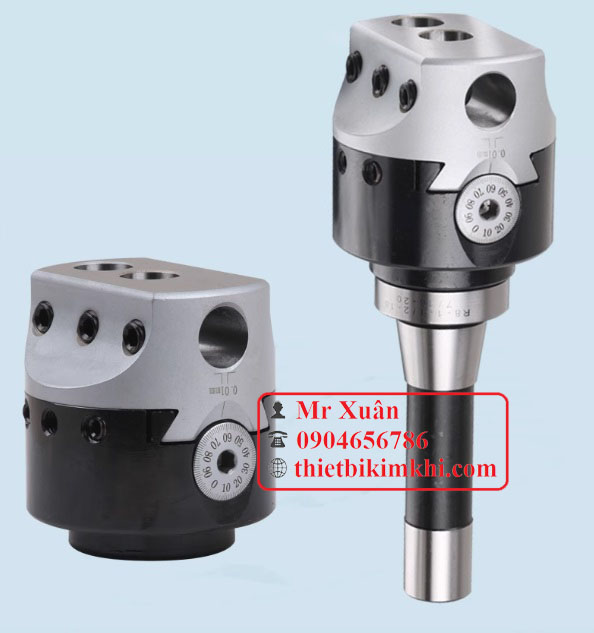

Trong đó phần đầu dao

Chia thành 100 vạch, lượng dịch chuyển mỗi vạch là 0.005mm, đường kính là 0.01mm. Khi cần thay đổi đường kính thao tác đơn giản, nhanh chóng và chính xác.

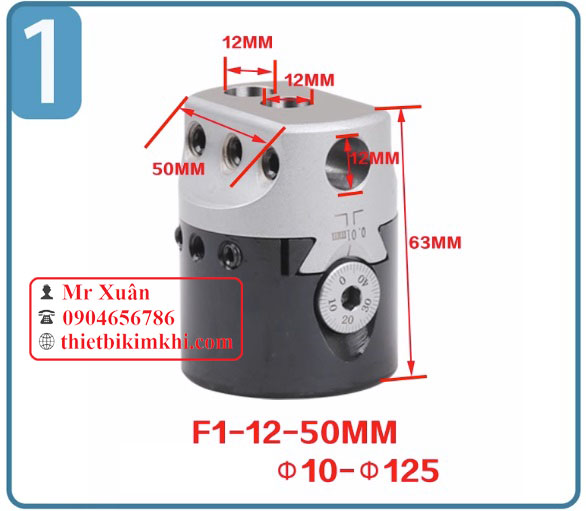

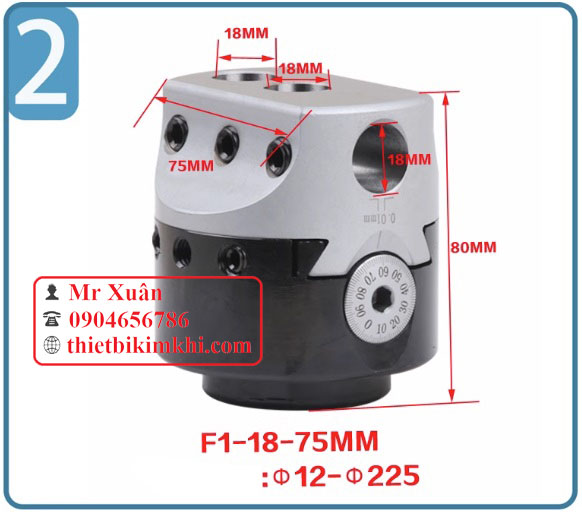

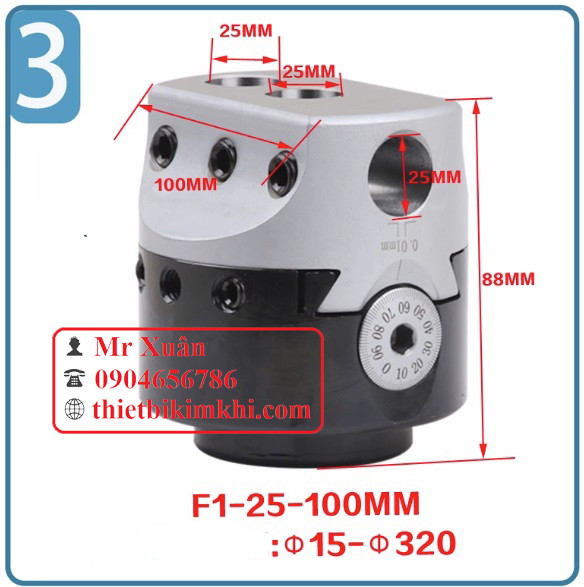

Kích thước 3 cỡ đầu

Với thông số kỹ thuật

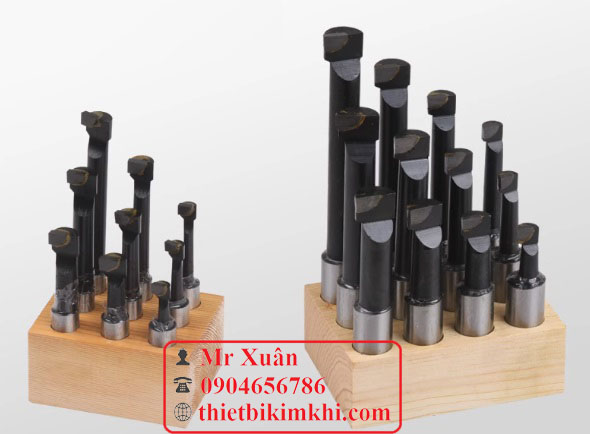

Phần cán dao

Ngoài ra có dạng dao doa khác.

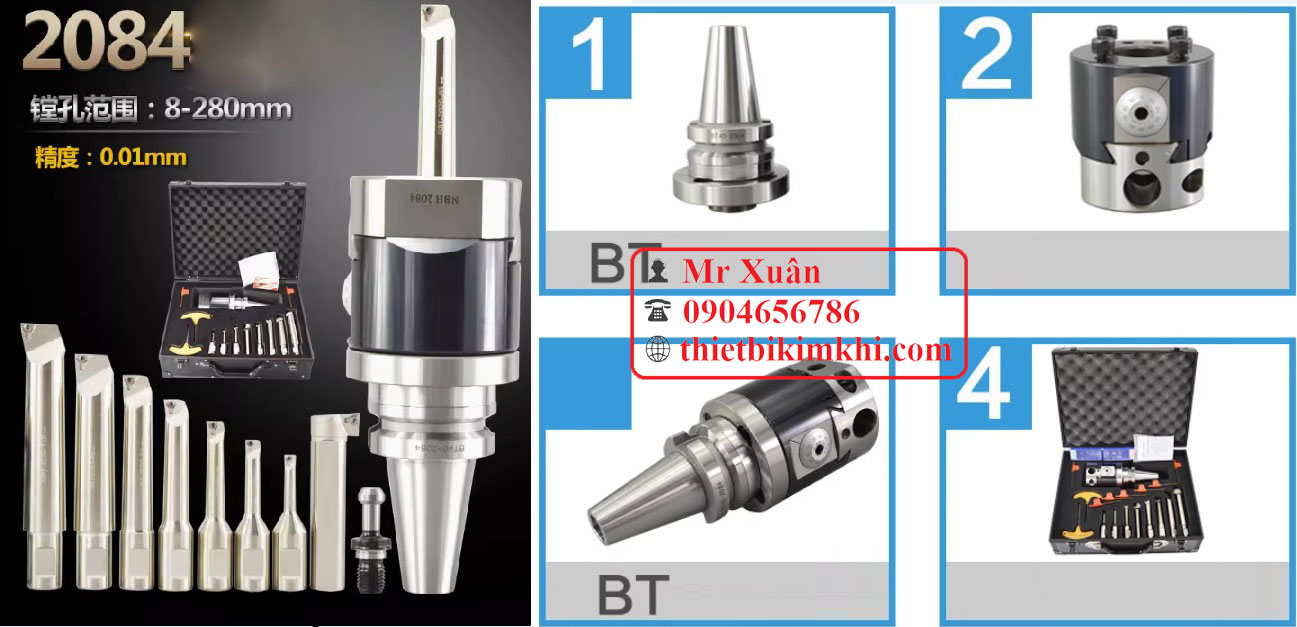

- Bộ dao doa NBH2084 với phạm vi 8-280mm có các dạng chuôi côn BT30- NBH2084, BT40-NBH2084, BT50-NBH2084, R8-NBH2084, NT30-NBH2084, NT40-NBH2084, NT50-NBH2084, MTA3-NBH2084, MTA4-NBH2084, MTA5-NBH2084, SK40-NBH2084, SK50-NBH2084, HSK63A-NBH2084 với các cán dao gắn mảnh bắt vít.

Tương đương các model BT30-VBK1-70, BT30-VBK2-80, BT30-VBK3-80, BT30-VBK4-70, BT30-VBK5-60, BT30-VBK6-60, BT40-VBK1-75, BT40-VBK2-85, BT40-VBK3-95, BT40-VBK4-85, BT40-VBK5-75, BT40-VBK6-65, BT40-BST-70, BT50-VBK1-115, BT50-VBK2-110, BT50-VBK3-125, BT50-VBK4-115, BT50-VBK4-175, BT50-VBK5-105, BT50-VBK5-180, BT50-VBK5-240, BT50-VBK6-95, BT50-VBK6-170, BT50-VBK6-230, BT50-BST-100, BT50-BST-200, BT50-BST-300, BT50-BST-400

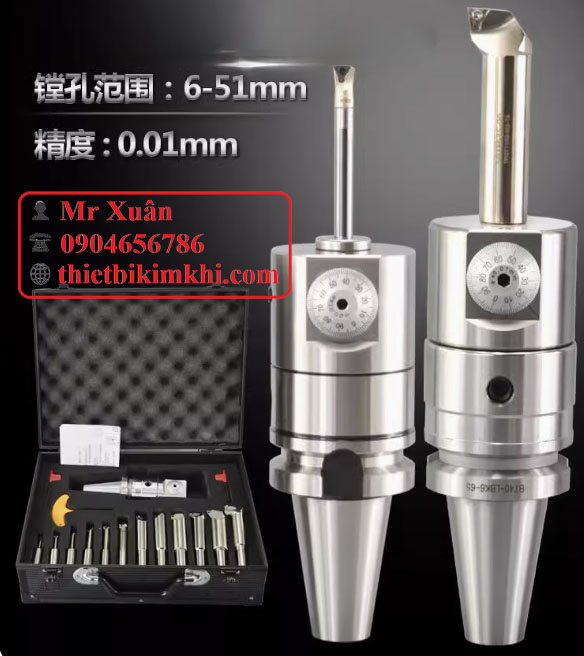

- Bộ dao doa NBJ21 với phạm vi 6-51mm gồm các bộ BT30-NBJ16, BT40-NBJ16, BT50-NBJ16, R8-NBJ16, NT40-NBJ16, NT50-NBJ16, SK-NBJ16, HSK63A-NBJ16

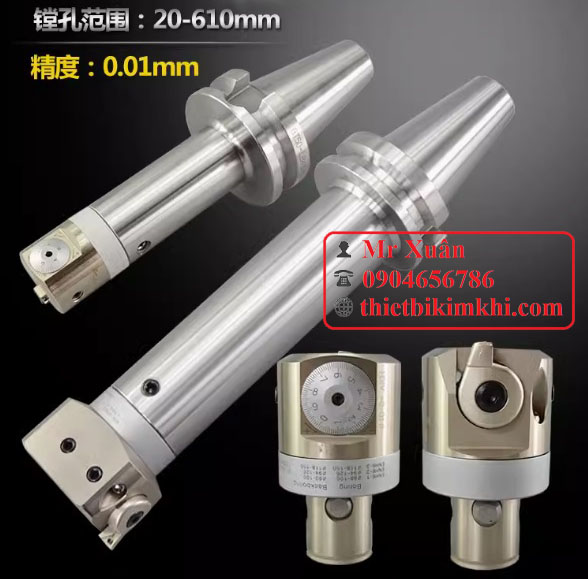

- Bộ dao doa EWN cho đường kính lớn 20-610mm hoặc 20-910mm

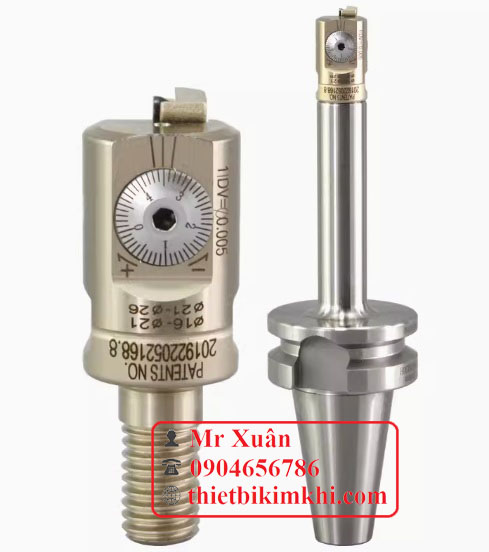

- Bộ dao doa EWN cho lỗ nhỏ màu sâu

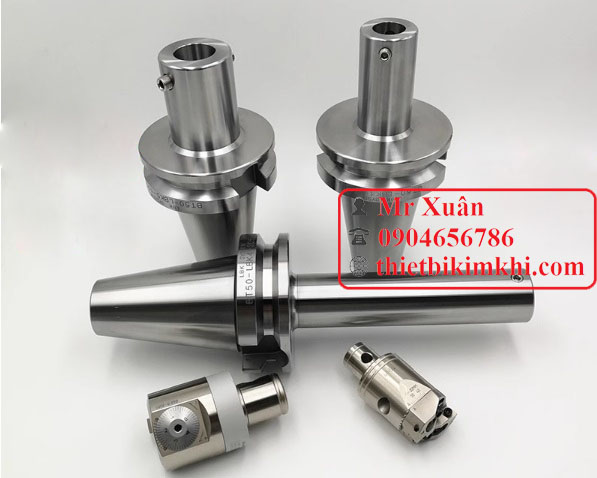

- Bộ dao doa LBK tương đương FBH20, FBH25, FBH32, FBH40, FBH52, FBH68, FBH100, FBH150.

- Bộ dao doa YBH tương đương với RBH Vertex cho phạm vi 20-510mm

Tương đương các model RBH25-33-C, RBH32-42-C, RBH32-42-T, RBH40-55-C, RBH40-55-T, RBH40-55-S, RBH52-70-C, RBH52-70-T, RBH52-70-S, RBH68-92-C, RBH68-92-T, RBH68-92-S, RBH90-122-C, RBH90-122-T, RBH90-122-S, RBH120-164-C, RBH120-164-T, RBH120-164-S, RBH160-204-C, RBH160-204-T, RBH160-204-S, RBH200-300-C, RBH200-300-T, RBH200-300-S, RBH300-400-C, RBH300-400-T, RBH300-400-S.
